Qu'est-ce qu'un schéma de circuit de mémoire flash

Le circuit de mémoire flash est l’un des exemples les plus simples de système de stockage de données. Il illustre parfaitement comment les contrôleurs, les connecteurs et les circuits intégrés de mémoire interagissent sans interruption pour gérer le flux et la conservation des données.

La mémoire flash s’impose dans les appareils modernes car elle offre un transfert rapide, consomme peu d’énergie et reste très compacte. On la retrouve dans les clés USB, cartes SD et de nombreux systèmes embarqués.

Dans cet article, vous allez découvrir les principes de fonctionnement de la mémoire flash, ses composants clés, ainsi que leurs applications. On vous montrera aussi comment créer facilement votre propre schéma de circuit mémoire flash avec EdrawMax, de la création au style jusqu’à l’export du fichier.

Qu’est-ce qu’un circuit de stockage à mémoire flash

A circuit de mémoire flash est un système de stockage qui enregistre et récupère des données sans nécessiter de pièces mobiles. Il relie une mémoire flash et une puce contrôleur afin de stocker les données même hors tension.

Un contrôleur d’ordinateur ou d’appareil photo transmet/reçoit les données via un port USB ou SD. Il gère l’emplacement des données dans les cellules de mémoire flash. Les signaux de contrôle, les lignes de données et d’alimentation facilitent le passage de l’information entre l’hôte et la puce de stockage.

Il s’agit de circuits miniatures très économes en énergie. On les utilise justement dans les clés USB, les cartes SD et la majorité des appareils portables ou embarqués qui ont des besoins sûrs et efficaces en stockage de données.

Identifier les composants principaux dans un schéma de mémoire flash

Le système logique numérique et les lignes de commande d’un circuit mémoire flash assurent les transferts et opérations de stockage de façon optimale. Chaque élément du système remplit sa fonction en toute autonomie pour permettre l’échange de données, la distribution d’alimentation et la mémorisation des informations.

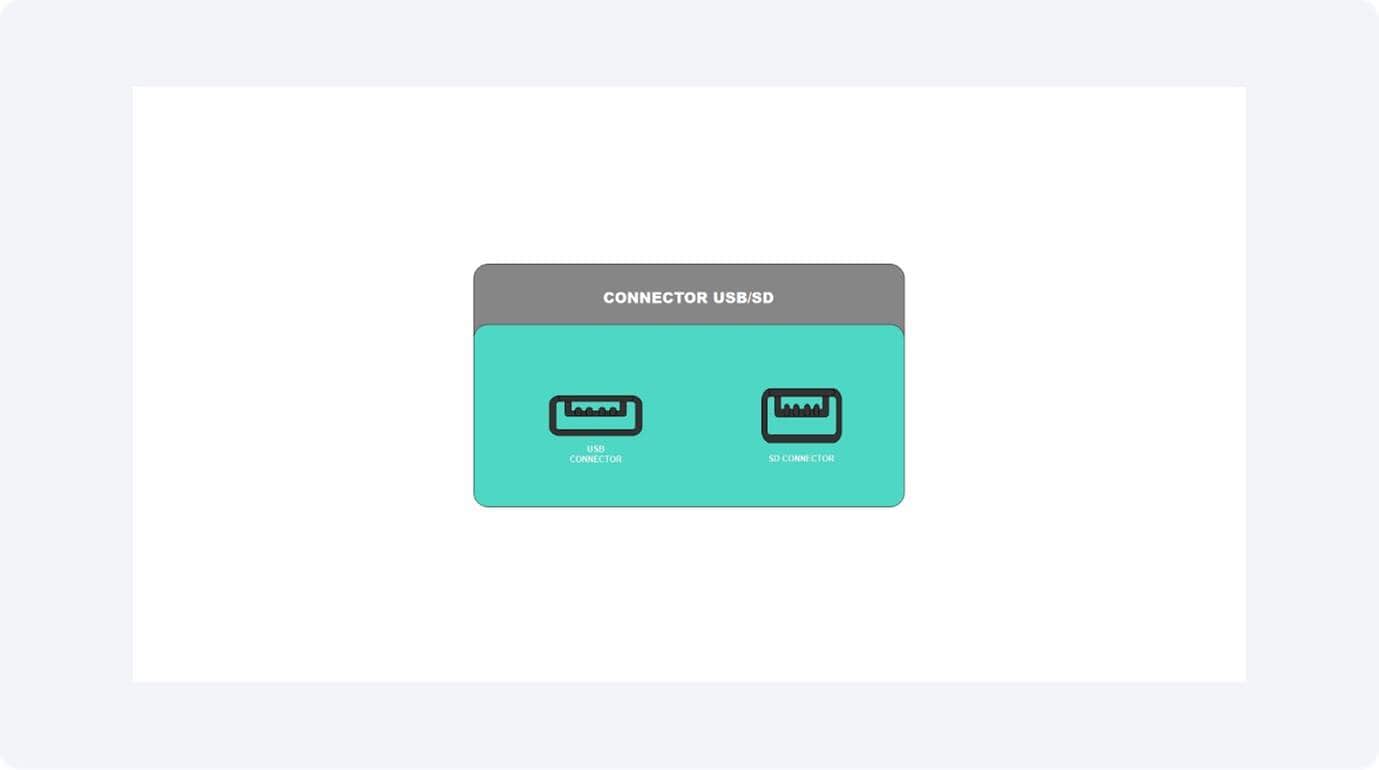

Connecteur (port USB ou logement SD)

Le connecteur fait office de point de liaison reliant les périphériques externes au contrôleur principal. Il assure les transferts de données, l’échange de signaux d’horloge et la transmission d’alimentation pour garantir un fonctionnement fiable en lecture/écriture.

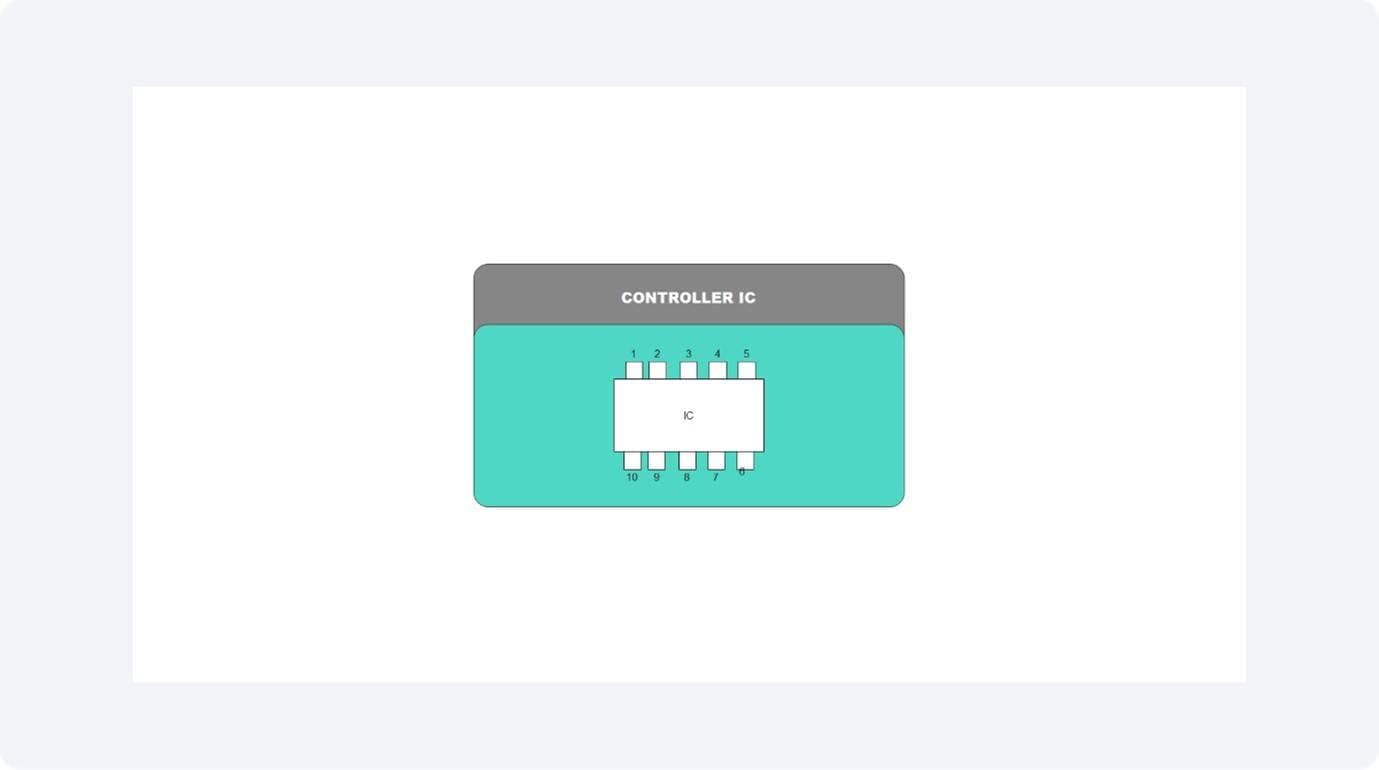

Circuit intégré contrôleur

Le contrôleur agit comme le centre de pilotage du système. Il reçoit les instructions, applique les protocoles de communication et reste toujours connecté à la mémoire flash. Il gère la planification des transferts, détecte/corrige les erreurs, et contrôle l’état LED du dispositif.

Circuit mémoire flash

Les données sont stockées de manière permanente dans ce composant de stockage non volatil. Il utilise un bus de données et des lignes de contrôle pour communiquer avec le contrôleur, tout en organisant les informations dans des blocs mémoires spécifiques.

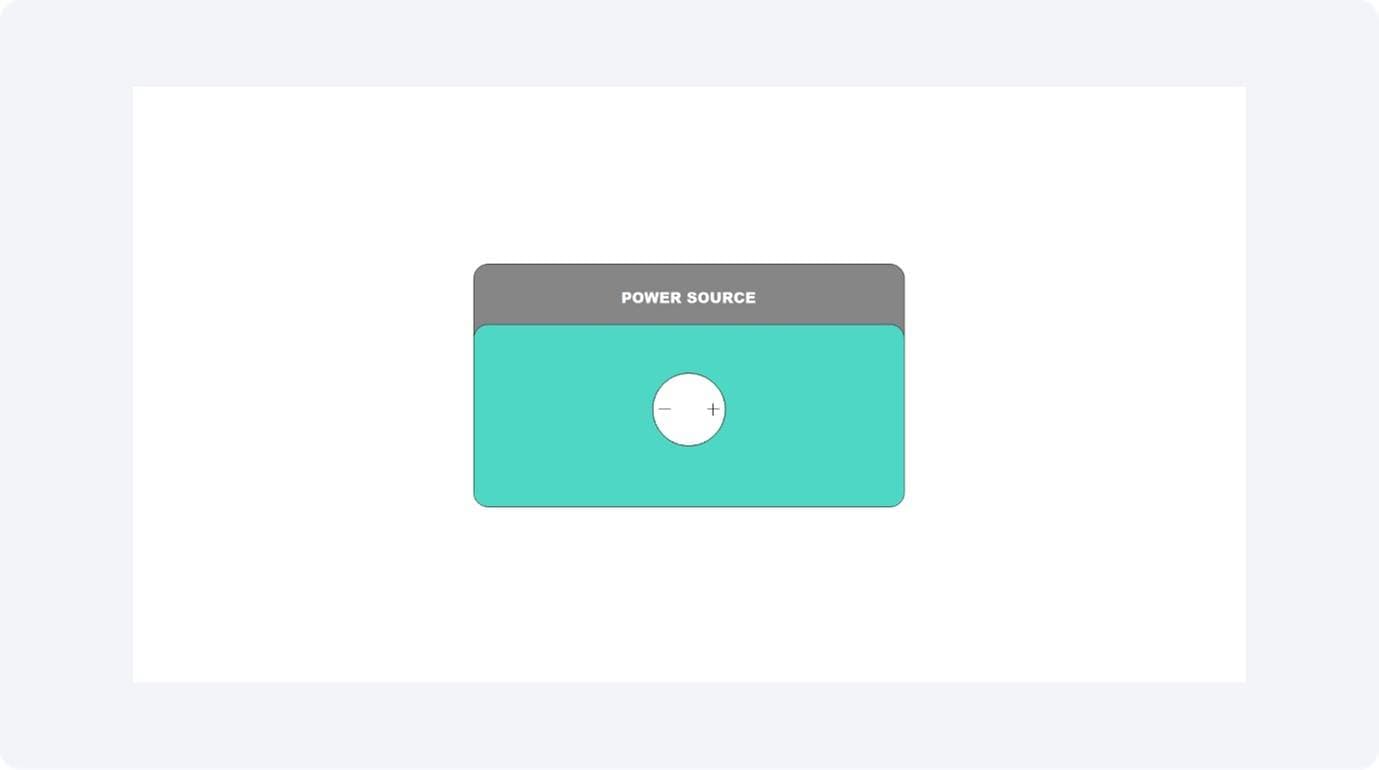

Alimentation (3,3 V ou 5 V)

Le système réclame une alimentation continue en courant continu : 5 V pour une clé USB, 3,3 V pour une carte SD. Ce branchement permet aux opérations du contrôleur et de la mémoire de fonctionner dans des conditions idéales de niveau logique.

Expliquer le principe de fonctionnement

Le circuit mémoire flash s’active dès que le connecteur USB ou SD reçoit un signal de l’appareil hôte. Ces câbles assurent à la fois l’alimentation et les données. L’interface USB ou SD transfère l’information au contrôleur, qui la transforme en commandes précises pour lire ou écrire sur la puce mémoire flash.

Le contrôleur du système prend en charge le mapping d’adresses, corrige les erreurs et pilote l’écriture pour garantir la fiabilité du stockage. Une LED s’active dès que l’appareil fonctionne afin d’indiquer que le dispositif est bien en activité. La gestion de l’alimentation maintient une tension stable : 5 V pour l’USB, 3,3 V pour la SD, évitant toute corruption des données.

La mémoire flash et le contrôleur sont complémentaires et permettent ensemble un stockage de données rapide, fiable et réinscriptible pour tous les équipements électroniques actuels.

Comparer fonctionnement continu et intermittent

Fonctionnement continu :Lorsque l’appareil transfère des données en permanence, contrôleur et mémoire flash communiquent sans arrêt. Les lignes d’alimentation et de données restent actives pour garantir la stabilité et la rapidité de fonctionnement.

Fonctionnement intermittent :Quand le transfert de données s’arrête ou que le périphérique est en veille, le contrôleur bascule en mode économie d’énergie mais conserve toutes les données en sécurité. Cette logique réduit la consommation et le dégagement de chaleur dans les équipements portables.

Gérer le timing du contrôleur

Le contrôleur détermine précisément le moment d’accès aux données grâce à ses signaux d’horloge, pilotant comment et quand l’information est lue ou écrite. Le contrôleur et la mémoire flash doivent toujours fonctionner en parfaite synchronisation : cela protège vos données et accélère aussi l’accès à l’information stockée.

Afficher des exemples de schémas de circuits mémoire flash

Les circuits mémoire flash affichent de légères différences en fonction du type d’interface et des niveaux de tension, tout en partageant la même logique de contrôle. Ils diffèrent au niveau du connecteur et de la gestion d’alimentation. Voici deux exemples courants d’implémentation dans les appareils portables.

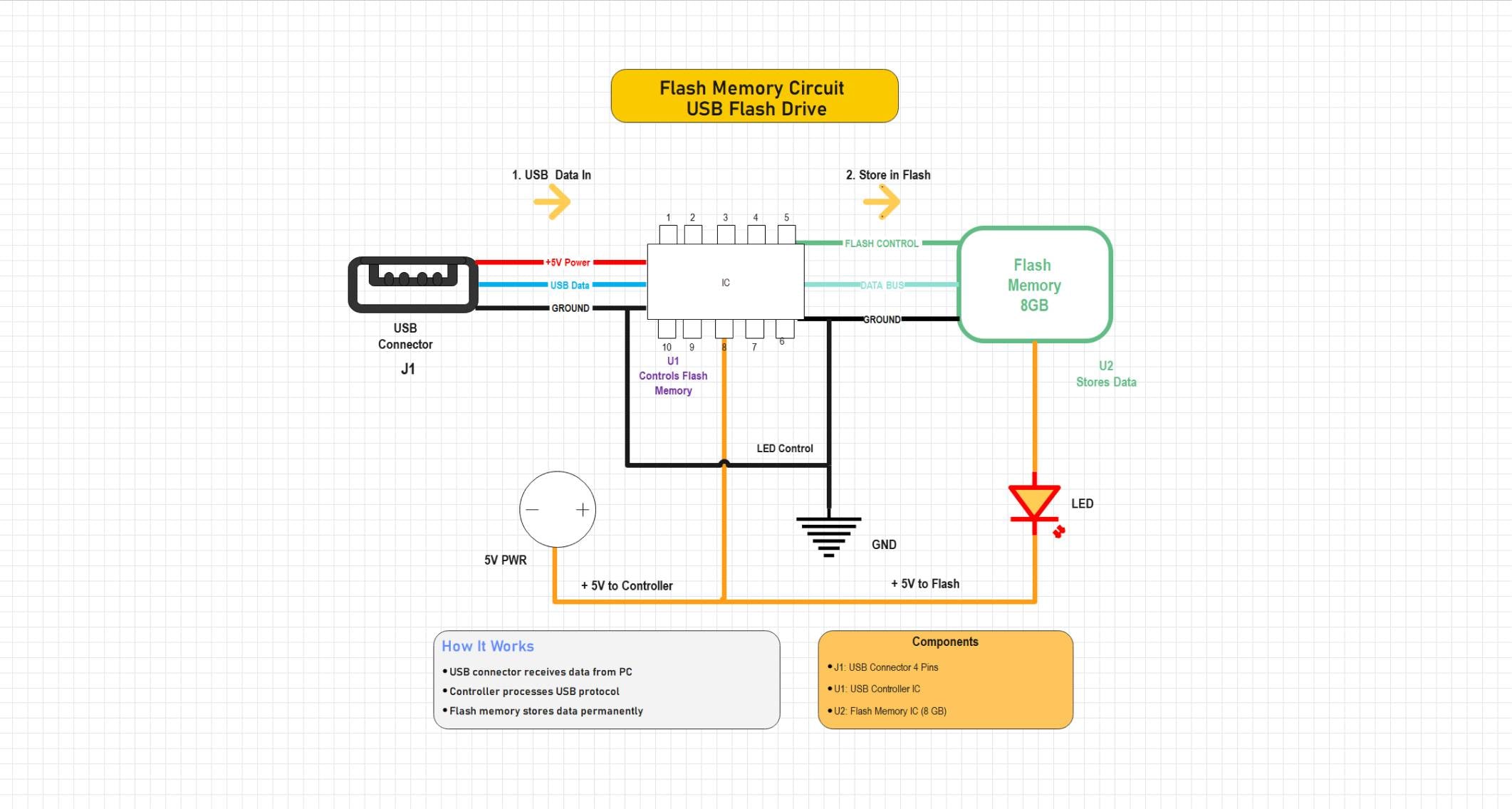

Exemple 1 : Circuit mémoire flash — clé USB

Ce système illustre le fonctionnement d’une clé USB. Le connecteur USB relie le contrôleur IC qui alimente et transfère les données au dispositif, tout en pilotant la communication avec la puce mémoire flash. La présence de la LED signale l’activité du système, elle s’allume lors des phases de lecture/écriture. L’appareil fonctionne sous 5 V pour offrir un stockage facile, plug and play sur ordinateur ou systèmes embarqués.

Ce circuit présente un système de clé USB où un contrôleur USB gère les transferts entre le connecteur et la mémoire flash. Le contrôleur interprète les commandes du protocole USB, oriente les opérations de stockage dans la mémoire flash. Une alimentation 5 V dessert le contrôleur et la mémoire, tandis qu’une LED indique l’activité des données. Ce design illustre les principaux blocs fonctionnels des dispositifs de stockage flash USB utilisés pour la sauvegarde portable de données.

Cliquez pour découvrir l’image en haute définition et la modifier gratuitement

Circuit mémoire flash — clé USB

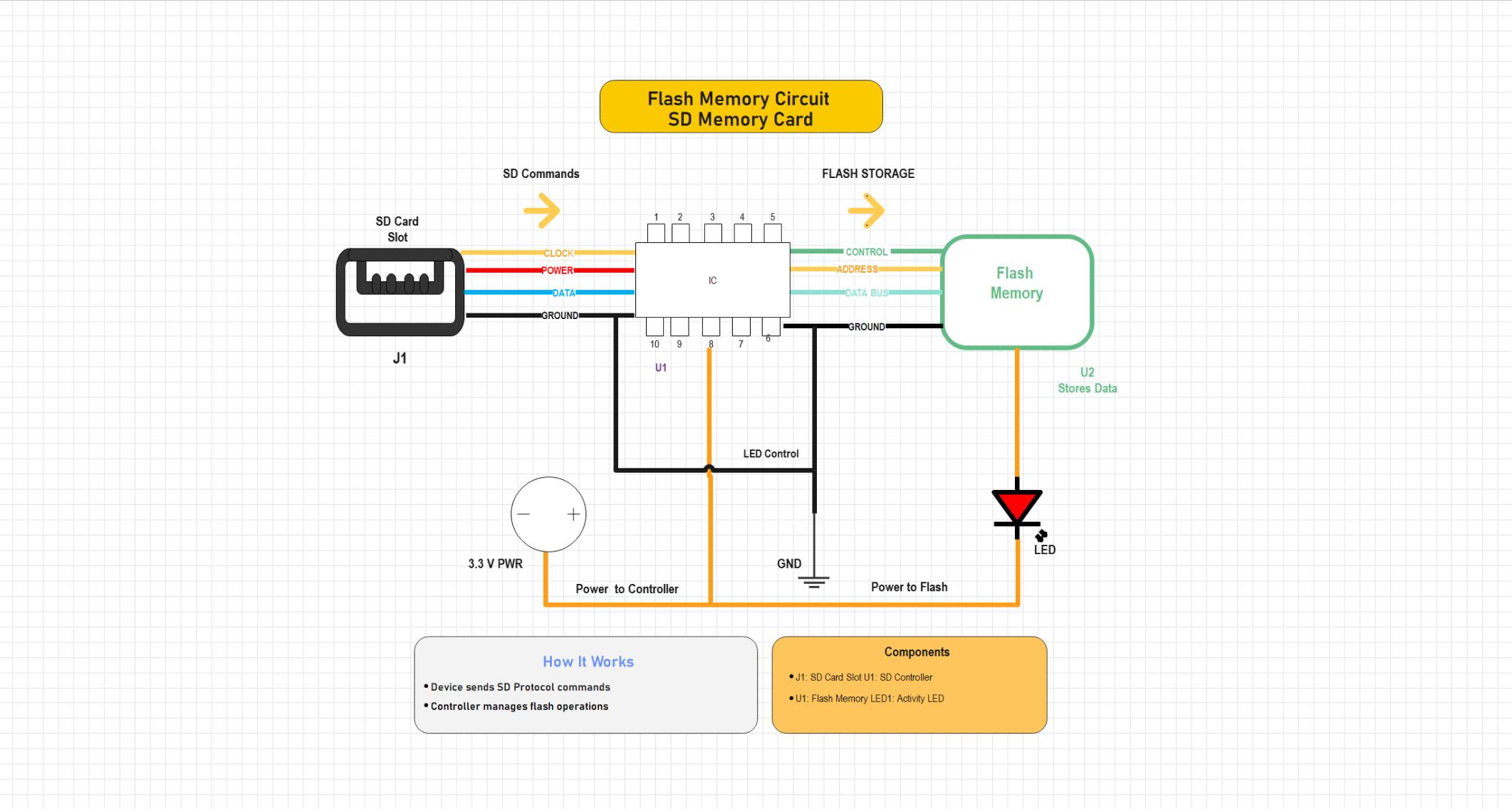

Exemple 2 : Circuit mémoire flash — carte SD

Ce schéma présente le fonctionnement d’une carte SD. Le logement SD envoie les signaux d’horloge et de données au contrôleur SD, qui pilote les opérations sur la mémoire flash. Le tout fonctionne sous 3,3 V avec une logique semblable à la version USB, mais optimisée pour les appareils portables comme les appareils photo et smartphones. La LED s’allume lors des transferts de données.

Ce circuit illustre une interface carte SD où un contrôleur SD orchestre les échanges entre le logement SD et la mémoire flash. Il traite les commandes du protocole SD et contrôle les flux via lignes d’adresse, de données et de commande. Une alimentation 3,3 V alimente le contrôleur et la mémoire, la LED indique l’activité du module. Ce schéma montre le fonctionnement de base des systèmes de stockage flash SD intégrés dans les appareils numériques et embarqués. //

Cliquez pour découvrir l’image en haute définition et la modifier gratuitement

Circuit mémoire flash — carte SD

Dessiner un schéma de circuit de mémoire flash avec EdrawMax

Créer un circuit mémoire flash est très simple avec EdrawMax. Son interface glisser-déposer et ses composants électroniques prêts à l’emploi vous permettent d’assembler des circuits USB ou SD rapidement, avec contrôleurs, modules mémoire flash et raccordements d’alimentation. Visualisez facilement les flux de données, personnalisez la mise en page et exportez en toute simplicité vos schémas professionnels. Voici les étapes à suivre.

Note G2 : 4,5/5 (Plus de 2360 réponses)

100% sûr | Sans annonces | Propulsé par l'IA

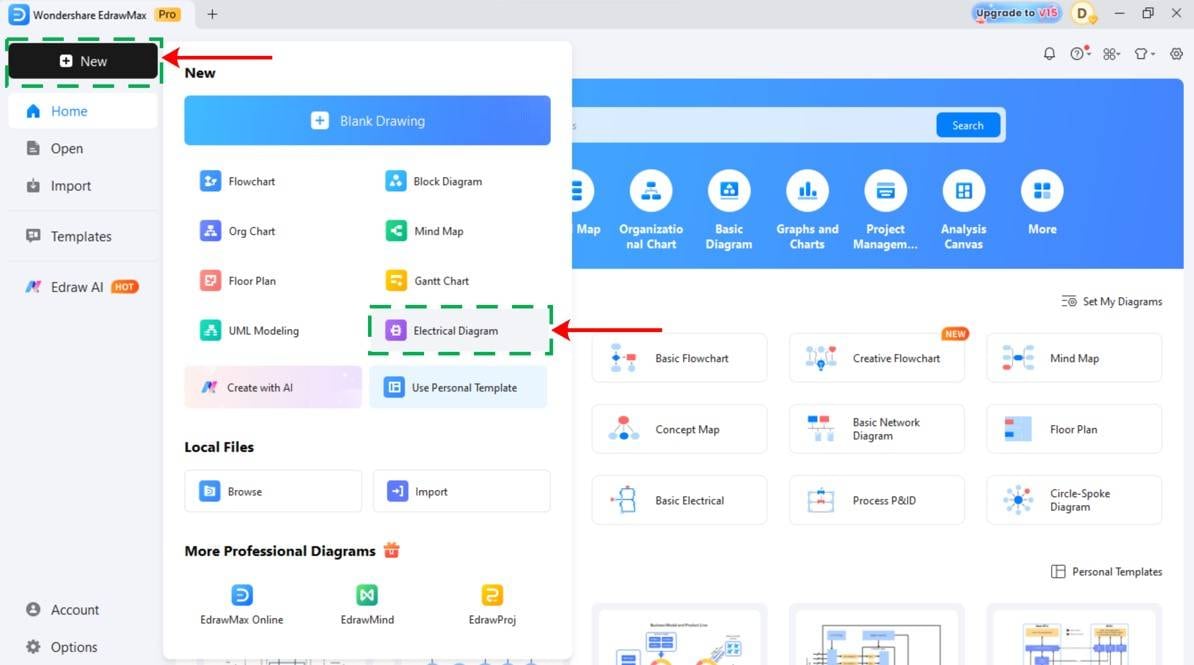

Étape 1 Démarrer un nouveau projet

• Ouvrez EdrawMax.
• Cliquez sur Nouveau dans le panneau de gauche.
• Sélectionnez Nouveau dessin pour ouvrir une page blanche.

Étape 2 Choisir les bibliothèques de symboles électroniques

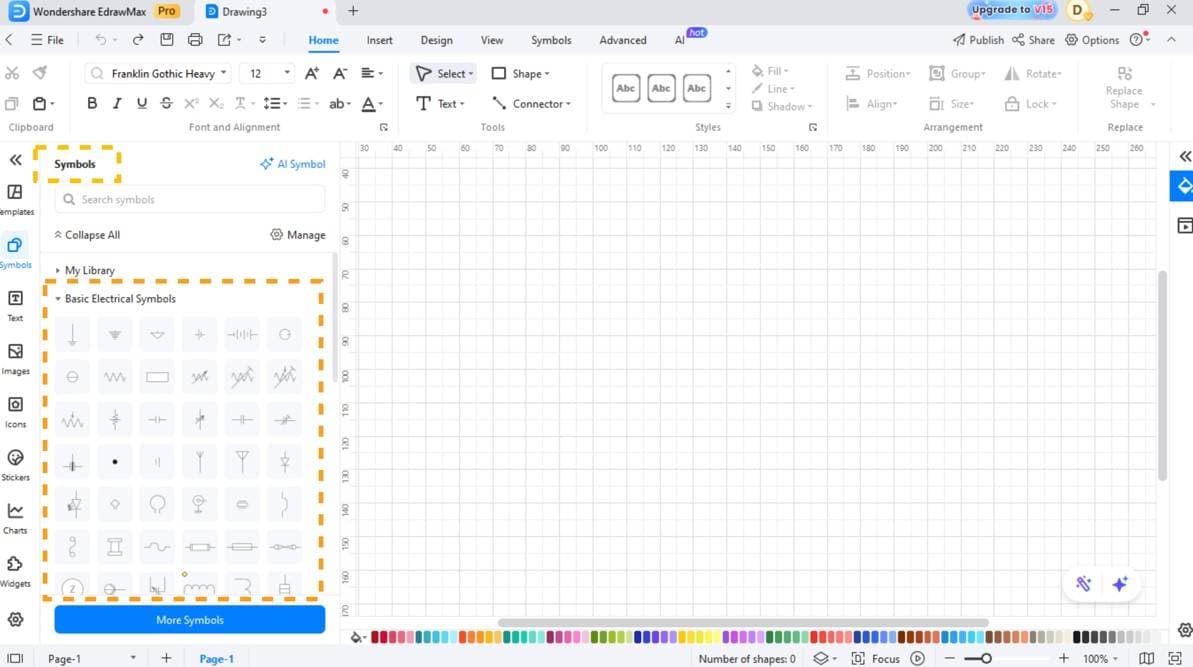

• Allez sur la barre d’outils de gauche et activez Symboles or Plus de symboles.
• Faites un clic droit sur Gérer puis Ajouter plus de symboles.
• Ajoutez les bibliothèques Électricité ou Circuit & Logique pour accéder aux composants tels que MOSFET, diodes, inductances ou condensateurs.

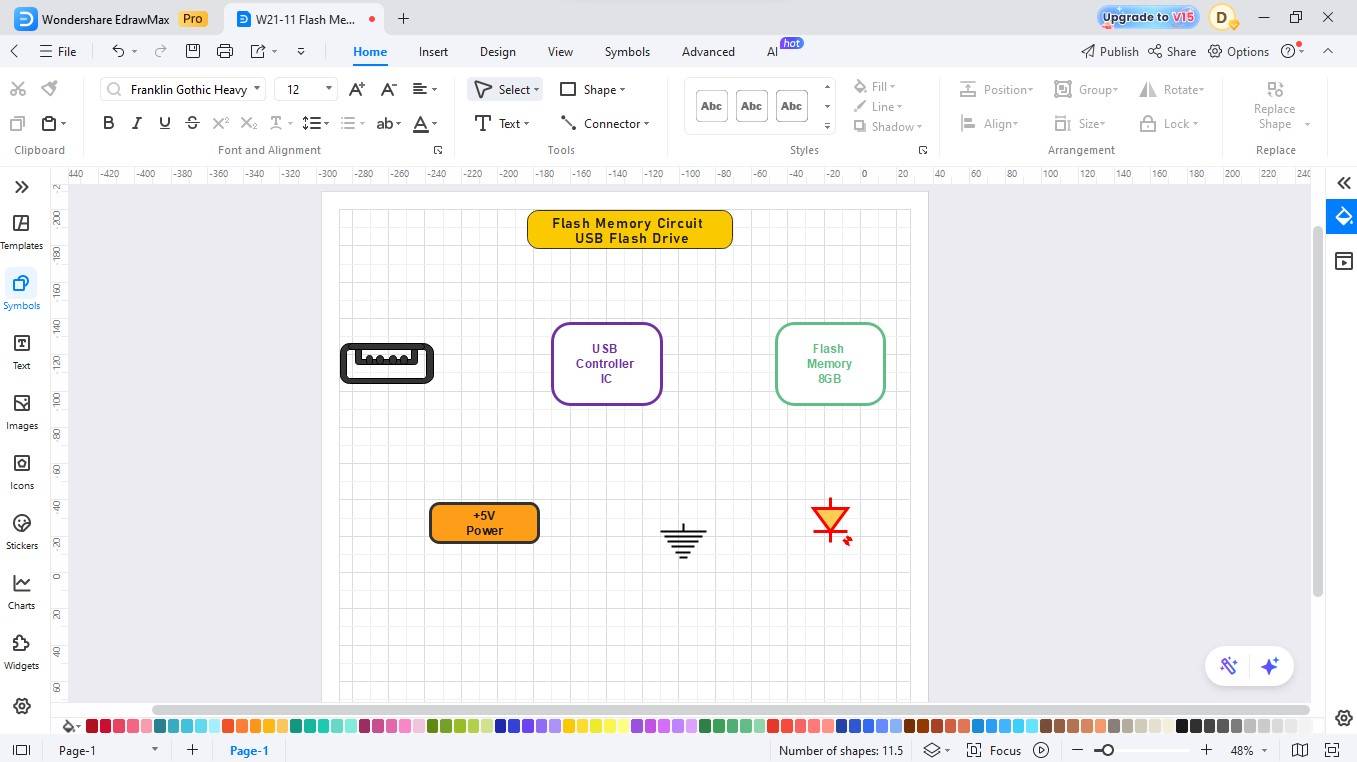

Étape 3 Ajouter le contrôleur IC, connecteur USB, mémoire flash et source

• Placez une source d’alimentation et la masse.
• Ajoutez un contrôleur IC, un connecteur USB pour la connexion, et une mémoire flash pour le stockage.

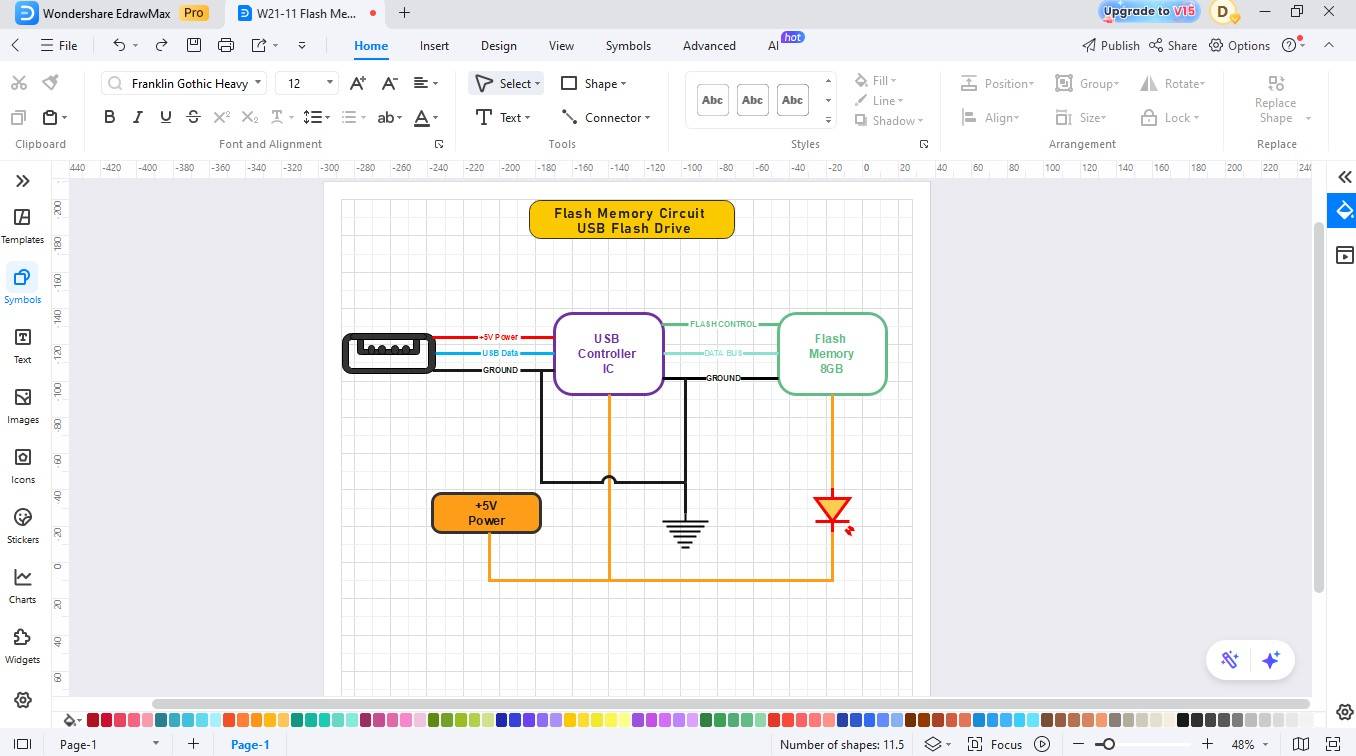

Étape 4 Finaliser le câblage

• Utilisez l’outil connecteur pour relier tous les éléments du schéma.
• Vérifiez bien les entrées et sorties du contrôleur IC et raccordez-les aux bornes correspondantes.

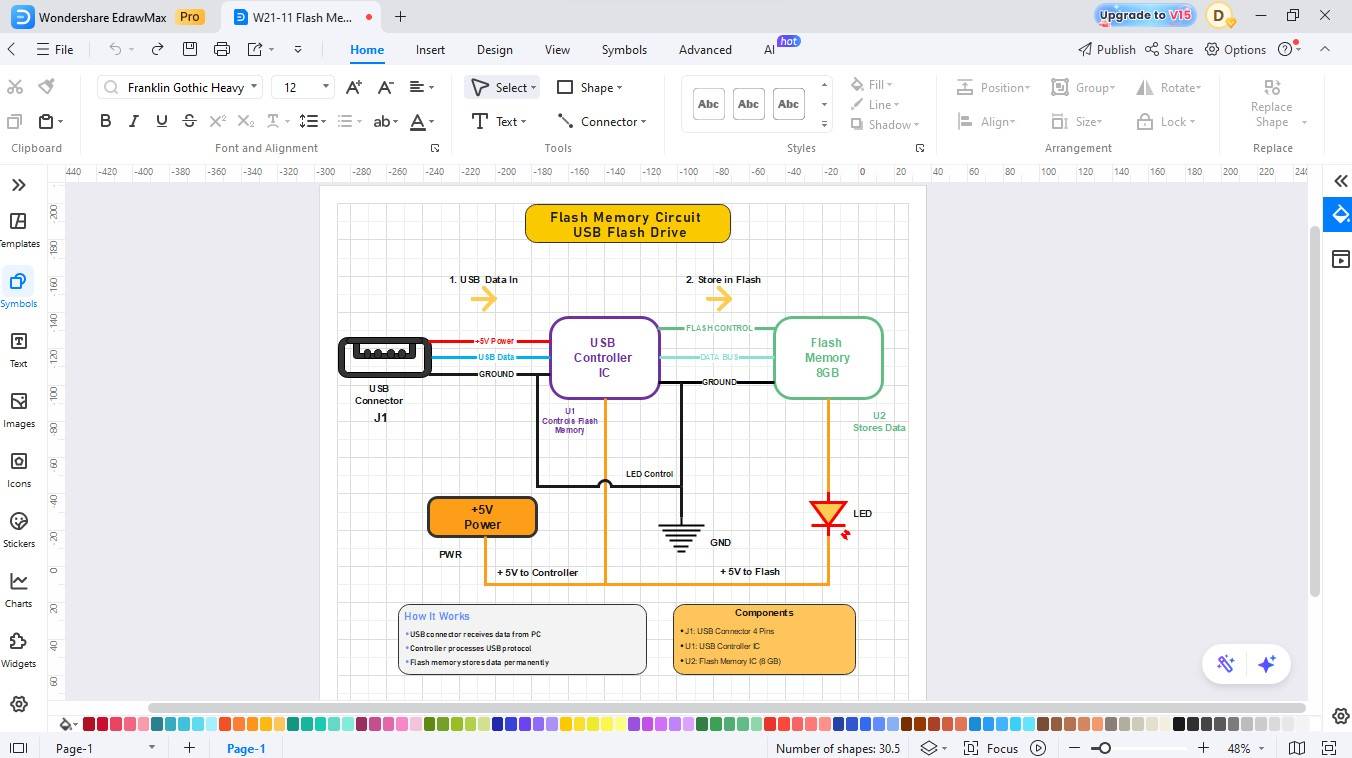

Étape 5 Identifier et décrire les éléments

• Nommez les parties (par exemple : contrôleur IC, mémoire flash…).
• Modifiez les couleurs souhaitées de chaque composant.
• Rédigez une description pour faciliter la compréhension du schéma.

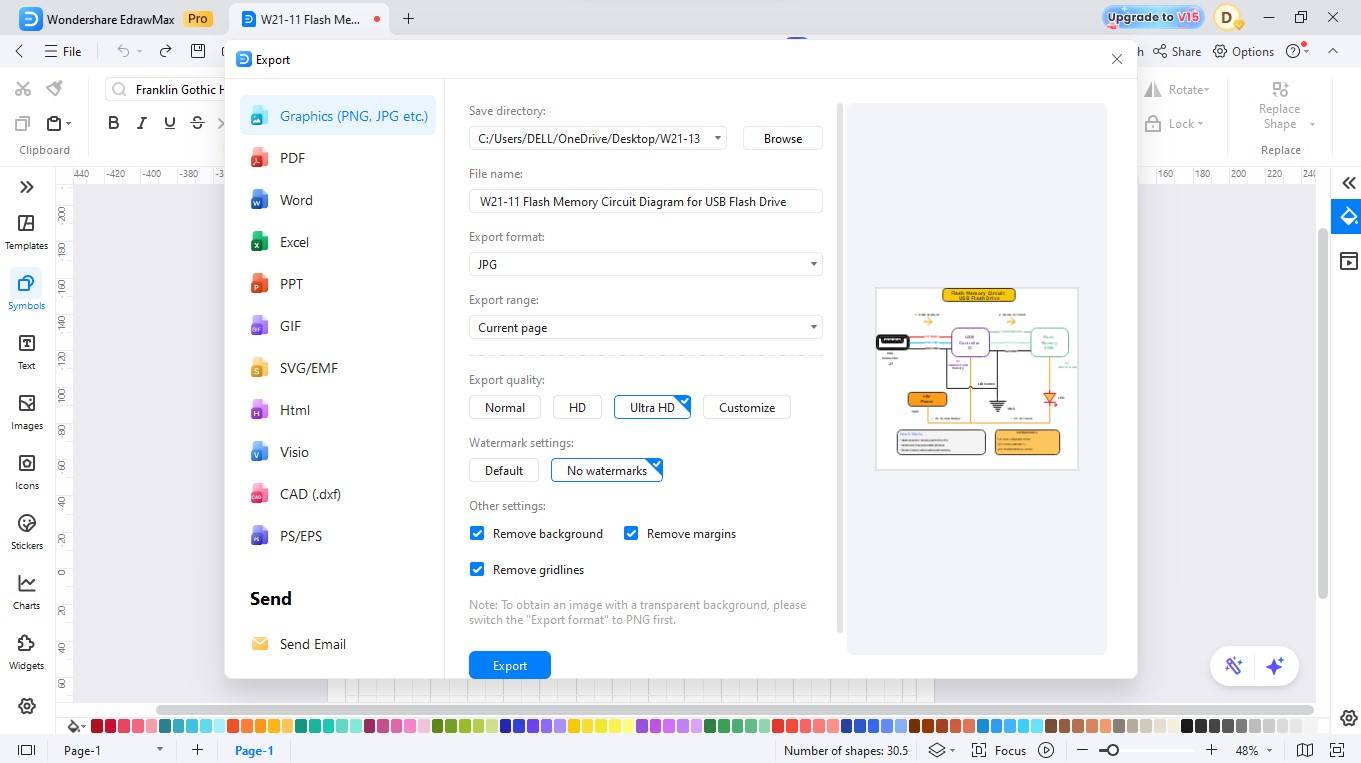

Étape 6 Exporter votre schéma finalisé

• Finalisez votre réalisation en vérifiant les alignements et espacements pour plus de clarté.
• Ensuite, enregistrez votre conception.
• Le logiciel permet d’enregistrer votre schéma au format PNG, PDF ou SVG.

Créer un schéma de circuit en ligne maintenant

EdrawMax permet de concevoir des circuits mémoire flash en un rien de temps ! Avec ses outils glisser-déposer et ses symboles prêts à l’emploi (contrôleurs, puces mémoire, connecteurs), créez vos schémas clairs et professionnels sans difficulté. Personnalisez, formatez et exportez vos conceptions facilement pour les rapports ou présentations.

Fonctionnalités clés

• Le logiciel intègre des bibliothèques de symboles couvrant contrôleurs, connecteurs, circuits mémoire et LED.
• La plateforme propose un éditeur ergonomique par glisser-déposer, avec des connecteurs intelligents pour faciliter l’assemblage.
• Le système offre la collaboration en temps réel tout en garantissant la sécurité des données.
• Les modèles prêts à l’emploi vous permettent de créer des circuits rapidement.
• Le logiciel permet d’enregistrer votre schéma au format PNG, PDF ou SVG.

Bonnes pratiques pour réussir vos conceptions

La conception d’un circuit mémoire flash nécessite une démarche précise pour garantir transferts rapides et fiabilité du stockage. Suivez ces conseils pratiques pour un circuit sûr et performant :

Utiliser la bonne tension d’alimentation

Veillez toujours à fournir la tension appropriée selon votre montage : 5 V pour clé USB, 3,3 V pour carte SD. Si la tension est trop haute, la puce contrôleur ou mémoire sera vite endommagée, alors qu’une tension trop basse peut rendre les opérations instables.

Soigner le routage des signaux

Les lignes de données et d’horloge doivent être aussi courtes que possible, correctement mises à la terre pour minimiser le bruit et les interférences. Séparez physiquement les traces d’alimentation et de signal, ajoutez des condensateurs de découplage près des IC pour préserver l’intégrité des signaux.

Ajouter des voyants LED

Placez des LED pour signaler les transferts actifs ou la veille. Vous bénéficiez d’un retour visuel utile pour suivre le fonctionnement du contrôleur lors des tests ou du dépannage.

Assurer la protection ESD et surtension

Intégrez des diodes de protection ESD, des résistances en série, et des diodes TVS près des broches du connecteur pour protéger des décharges statiques et surtensions. Un bon blindage et une mise à la terre sérieuse assurent la fiabilité et la longévité du circuit mémoire flash.

Conclusion

A schéma de circuit mémoire flash est une ressource idéale pour comprendre comment fonctionnent les dispositifs de stockage modernes. Le système illustre comment le connecteur, l’alimentation et le contrôleur travaillent ensemble pour stocker durablement les données dans la mémoire flash. Avec EdrawMax, vous créez rapidement et facilement vos propres schémas USB ou SD, même sans connaissances avancées, grâce à une interface intuitive et des bibliothèques de symboles adaptées à tous les profils utilisateurs.
