Symboles de transformateur électrique

> Symboles des schémas électriques > Symboles de transformateur électrique
Edraw
Posté par Daniel | 2023-03-29 15:40:26

Les symboles suivants de transformateur, montrant quelques symboles de transformateurs électriques standard pour les systèmes de contrôle industriels tels que le noyau magnétique et le symbole de l'inducteur.

Symboles de transformateur électrique pour les systèmes de contrôle industriels

Les symboles de transformateurs suivants montrent certains symboles de transformateur électrique standard pour les systèmes de contrôle industriels comme le symbole de noyau magnétique, le symbole de l'inducteur, le symbole de starter, le symbole du variomètre, le transducteur, l'induction, la tension d'induction, le transformateur de courant, le symbole de coupleur linéaire, etc.

symboles de transformateur

Chaque symbole de transformateur peut être configuré par le bouton d'action.

Télécharger le logiciel de schéma de circuit électrique

Symboles d'inducteur

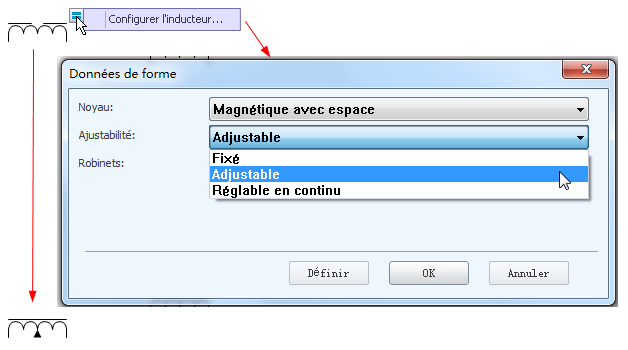

Le dessinateur électrique peut faire glisser le symbole du conducteur à partir du modèle à la page de dessin, puis cliquez sur la puce Configure ... article. L'inducteur de base peut être modifié comme les formes suivantes:

Symboles d'inducteur

Symboles de transformateur

Symboles de transformateur

Symboles de transformateur réglables

Symboles de transformateur réglables

Dans nos systèmes de contrôle industriels, vous pouvez utiliser le bouton d'action de choisir les symboles correctes en un seul clic.
