Symboles chimiques utilisés dans le schéma P&ID et leur utilisation

Le meilleur pari pour commencer à créer un schéma P&ID est d'utiliser des symboles pré-dessinés. La bibliothèque de symboles chimiques d'Edraw offre des symboles vectoriels et chimistes réalistes pour concevoir des schémas canalisation et instrumentation de grande envergure et des diagrammes de flux de processus. Obtenez un accès instantané aux symboles et créez des schémas P&ID et des schéma de procédé merveilleux.

Symboles de chimie

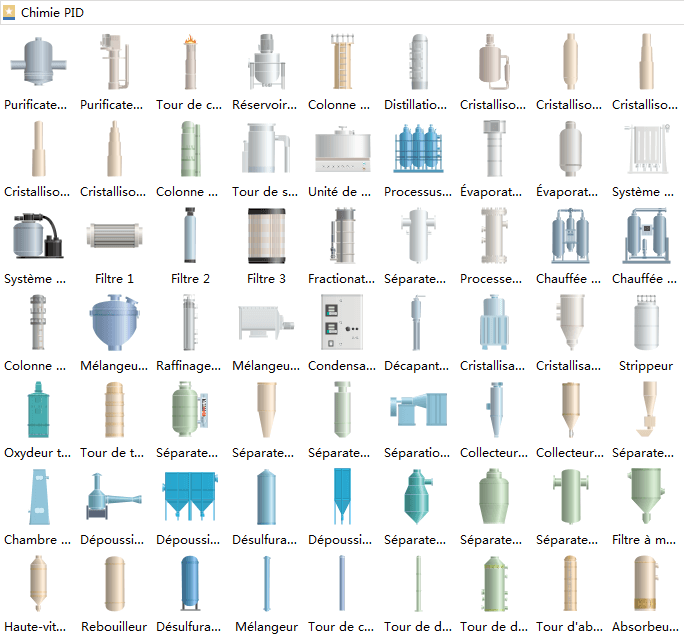

L'image ci-dessous montre une capture d'écran de la bibliothèque de symboles chimiques dans Edraw. Il a une collection complète de formes de chimie vectoriels de schéma P&ID. Vous y trouverez un épurateur d'air, un décapeur d'air, une tour de combustion, un réservoir de mélange chimique, une tour de traitement chimique, un cristallisoir, une tour de séchage, un évaporateur, un système de filtrage, une tour de raffinerie, un séparateur à cyclone, une chambre à poussière, un réservoir, un réacteur, un modificateur et un stabilisateur.

Un guide pour concevoir efficacement un schéma P&ID

Nom

Symbole

Usage

Epurateur d'air

est un dispositif de transfert de composants volatils d'un liquide dans un flux d'air.

Evaporateur

est un dispositif utilisé pour transformer la forme liquide d'un produit chimique en sa forme gazeuse.

Cristalliseur

Le est un dispositif de formation de cristaux solides précipitant à partir d'une solution, fondu ou plus rarement déposé directement à partir d'un gaz.

Séparateur d'humidité

est un dispositif pour séparer les gouttelettes d'eau de la vapeur.

Comment utiliser les symboles chimiques

Cet ensemble de symboles est inclus dans la catégorie Automatisation industrielle de la bibliothèque de symboles. Lorsque vous démarrez un modèle de dessin P&ID, la bibliothèque de symboles s'ouvre automatiquement. Vous pouvez faire glisser une forme requise de la bibliothèque et la déposer sur la toile. Les formes que vous avez sont des fomes vectorielles, qui sont hautement personnalisables.

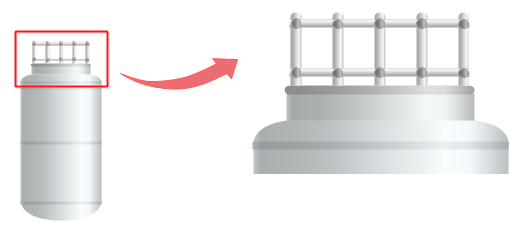

Taille évolutive

Vous êtes autorisé à escalader la forme à n'importe quelle taille sans perte de la résolution d'affichage. Il n'y a plus d'image floue.

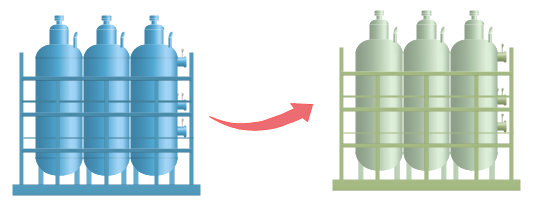

Couleur modifiable

Vous pouvez changer librement les couleurs de remplissage en fonction de votre propre thème.

Conseils: Si vous souhaitez modifier la couleur de remplissage d'une partie d'une forme, vous devez d'abord sélectionner la forme secondaire. Cliquez sur la forme secondaire que vous souhaitez changer de couleur pour quelques fois jusqu'à ce que vous avez sélectionné avec succès (il y aura un cadre de sélection bleu), puis vous pouvez changer cette forme de sous avec une nouvelle couleur, et avec d'autres parties inchangées.

Forme séparable

Vous pouvez extraire les composants de dessin pour créer de nouveaux symboles. Pour ce faire, vous devez d'abord cliquer sur le bouton Dégrouper pour dégrouper la forme sous le menu Accueil.

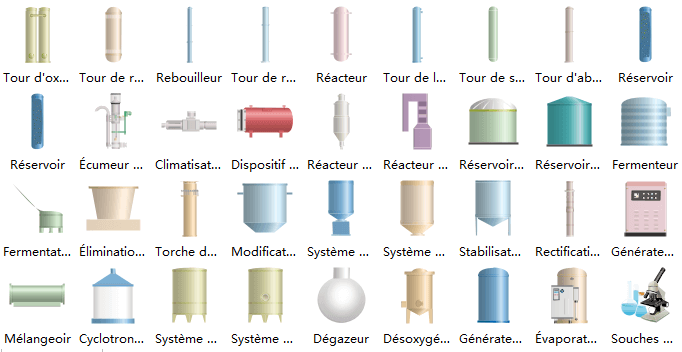

Autres symboles chimiques

Plus de symboles chimiques sont fournis dans notre outil pour la création de schéma P&ID.

Utiliser les symboles chimiques pour créer un schéma P&ID

Afin de mieux comprendre l'application des symboles, nous fournissons ici des exemples P&ID complets utilisant des symboles chimiques. Nos symboles pré-dessinés vous apporteront la plus grande commodité dans la fabrication de tuyauterie et des schéma tuyauterie et instrumentation et des schémas de procédé.

Chauffage d'eau de condensation

Production de chaux

Production de levure

Catégories des symboles P&ID
