Symboles de diagramme de flux de données

> Symboles des organigrammes > Symboles de diagramme de flux de données
Edraw
Posté par Daniel | 2023-03-29 15:40:26
Logiciel de diagramme de flux de données - Fournit des ressources utiles de diagrammes de flux de données comme comment créer un diagramme de flux de données, des exemples de diagramme de flux de données et des logiciels de diagramme de flux de données.

Symboles de diagramme de flux de données

Il ya quelques symboles qui sont utilisés dans le dessin des diagrammes de flux de données. Ceux-ci sont maintenant expliquées, ainsi que les règles qui leur sont applicables.

Les diagrammes de flux de données, en général, sont conçus en utilisant des symboles simples, comme un rectangle, un ovale ou un cercle représentant un processus, des données stockées ou une entité externe. Plus, les flèches sont généralement utilisés pour décrire le flux de données d'une étape à l'autre.

Un diagramme de flux de données (DFD) se compose habituellement de quatre composants. Ces quatre composants peuvent être représentés par quatre symboles simples. Ces symboles peuvent être expliqués en détail comme lest descriptions suivantes: Les entités externes (source / de destination des données) sont représentés par des carrés; Processus (entrée-sortie de traitement) sont représentées par des rectangles à angles arrondis; Flux de données (données physiques ou électroniques) sont désignés par des flèches; et enfin, Stockage de données (physique ou électronique comme les fichiers XML) sont présentés par des rectangles ouvertes.

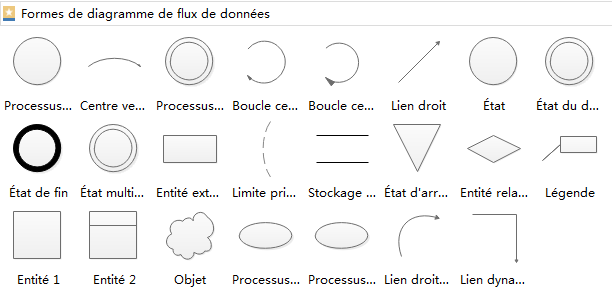

Formes de diagramme de flux de données

Télécharger gratuitement le logiciel de diagramme de flux de données pour voir tous les exemples

Diagramme de flux de données présente le déroulement logique de l'information par un système sous forme graphique ou picturale. Diagrammes de flux de données ne disposent que quatre symboles, ce qui le rendend utile pour la communication entre les analystes et les utilisateurs. Diagrammes de flux de données (DFD) montrent les données utilisées et fournies par des processus au sein d'un système. DFD faire usage de quatre symboles de base.

Créer analyse structurée, flux d'information, axée sur les processus, les données orientée, et des diagrammes de processus de données ainsi que des diagrammes de flux de données.

Entité externe

symbole d'entité externe

Une entité externe est une source ou de la destination d'un flux de données qui est en dehors de la zone d'étude. Seules les entités qui proviennent ou recevoir des données sont représentés sur un diagramme de processus d'affaires. Le symbole utilisé est un ovale contenant un identifiant unique et significative.

Processus

procedure

Le processus montre une transformation ou une manipulation de flux de données au sein du système. Le symbole utilisé est une boîte rectangulaire qui contient 3 éléments descriptifs:

Tout d'abord un numéro d'identification apparaît dans le coin supérieur gauche. Ceci est attribué arbitrairement au plus haut niveau et sert de référence unique.

Deuxièmement, un emplacement apparaît à droite de l'identifiant et décrit où, dans le système, le processus se déroule. Cela peut, par exemple, être un ministère ou un morceau de matériel.

Enfin, un titre descriptif est placé dans le centre de la boîte. Cela devrait être une phrase impérative simple avec un verbe spécifique, par exemple «maintenir les dossiers des clients» ou «trouver le pilote».

Flux de données

flux

Un flux de données montre la circulation de l'information de sa source à sa destination. Un flux de données est représentée par une ligne, avec des pointes de flèches indiquant la direction de l'écoulement. L'information circule toujours vers ou à partir d'un processus et peut être écrite, verbale ou électronique. Chaque flux de données peut être référencé par les processus ou les magasins de données à sa tête et la queue, ou par une description de son contenu.

Flux de resource

Un flux de ressources montre le flux de toute matière physique, de sa source à sa destination. Pour cette raison, ils sont parfois appelés comme flux physique.

Le matériel physique en question devrait être donné un nom significatif. Les flux de ressources sont généralement limités à début, des diagrammes de haut niveau et sont utilisés quand une description du flux physique des matières est considéré comme important pour aider à l'analyse.

Flux de données

Flèches à double tête peuvent être utilisés (pour montrer les flux dans les deux sens), mais sur tous les diagrammes de niveau bas. En outre, en commun avec la plupart des autres symboles utilisés, un flux de données à un niveau particulier d'un schéma peut être décomposé en plusieurs flux de données à des niveaux inférieurs.

Stockage de données

stock de donnees

Chaque magasin devrait être donné une lettre de référence, suivi par un nombre arbitraire. Ces lettres de référence sont réparties:

'D' - indique un fichier informatique permanente
'M' - indique un fichier manuel
'T' - indique un magasin transitoire, celui qui est supprimé après le traitement.

Afin d'éviter les écoulements complexes, le même magasin de données peut être tiré à plusieurs reprises sur un diagramme. Plusieurs instances de la même banque de données sont signalées par une barre verticale double sur leur bord gauche.

Exemple de diagramme de flux de données créé avec les symboles

Cet exemple suivant est un exemple créé avec les symboles intégrés dans Edraw, vous pouvez visiter la page Exemples de diagramme de flux de données pour voir plus d'exemples, vous pouvez également les télécharger et les personnaliser. Avec Edraw, cela n’a jamais été aussi facile pour créer le diagramme.

exemple de diagramme de flux de données
