Diagramme entité-relation - ERD

> Diagramme ER > Diagramme entité-relation - ERD
Edraw
Posté par Daniel | 2023-03-29 15:40:26
Créer rapidement un diagramme entité-relation avec le logiciel de diagramme ER et ses symboles et ses exemples.

Diagramme entité-relation

Un diagramme entité-elation, également nommé diagramme ER ou ERD, est une présentation graphique d'entités et les ralations entres les entités, utilisé habituellement dans le domaine de compte ce qui concerne l'organisation des données dans les bases de données ou les systèmes d'information.

Diagramme de flux de données

Un diagramme entite-relation est un graphique spécialisé qui illustre les relations entre les entités dans une base de données. Également connu par : Diagramme ER, Diagramme E-R, ERD.

Logiciel de Diagramme ER

Logiciel de diagramme ER est un outil de communication excelent, qui peut être utilisé pour confirmer les exigences opérationnelles et pour fournir une orientation à l'équipe de conception et à la conception d'architecture à mesure qu'ils avancent avec la conception de base de données physique rapidement.

Edraw Max est un logiciel idéal pour créer un diagramme entité-relation, Chen ERD, diagramme Express-G, diagramme ORM, diagramme Martin ERD et diagramme de modèle de flux de données. Il est abordable et facile pour illustrer les diagrammes entité-relation par le glisser-déposer simple. Puis ajouter un connecteur aux formes d'entité-relation, un style ou une couleur que vous voulez. Un style de flèche supplémentaire peut être attaché au connecteur pour illustrer la relation entre les différentes entités.

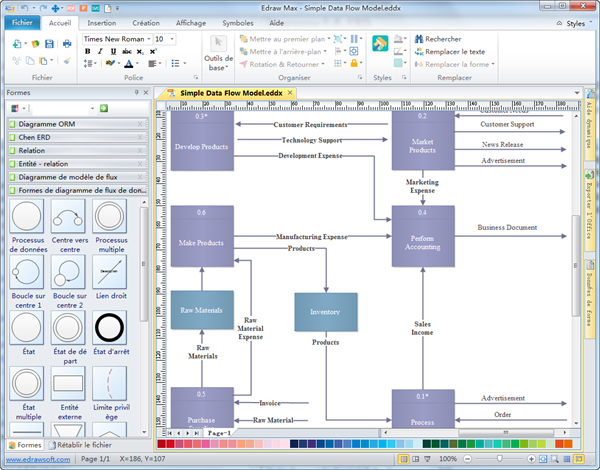

Logiciel de diagramme entité-relation

Télécharger le logiciel de diagramme ER

Configurations Requises

Fonctionne avec Windows 7, 8, 10, XP, Vista et Citrix

Fonctionne avec 32 and 64 bit Windows

Fonctionne avec Mac OS avec Parallels

Tagués sur : ERD et Base de donées

Caracthéristiques du logiciel

  1. Fonctionalité: des fonctions automatiques soutenues par l'interface de glisser-déposer et l'éditeur pointer-cliquer;
  2. Fiabilité: la confiance des utilisateurs dans le monde entier. Plus de 6 millions de téléchargements;
  3. Ergonomie: est à utiliser avec des formes pré-dessinées, des interfaces glisser-déposer, et des modèles et exemples prêts à l'emploi;
  4. Efficacité: peut générer un diagramme entite-relation en moins de 10 minutes. par ailleurs, plus de 200 types de diagrammes sont pris en charge;
  5. Maintenabilité: Offre un soutien de la technologie libre et une chance de mise à jour permanente;
  6. Compatibilité: 100% compatible avec les programmes MS.

Symboles de diagramme entité-relation

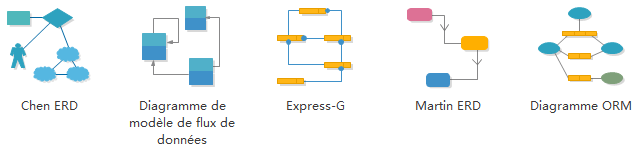

Edraw Max prend en charge cinq types de diagramme entité-relation. Les diagrammes entité-relation différents utilisent les différents symboles pour représenter les relations entre les entités dans une base de données pour la plupart des projets de gestion de l'information. Mais le diagramme ER utilise souvant les boites de representer les entites. Les losanges sont normalement utilisés pour représenter les relations et les ovales pour symboliser les attributs.

Symboles d'entité-relation

Symbole d'entité : Exemple d'entité - Personne, lieu, objet, événement, concept

Symbole de relation : Exemples de relation - Lien entre les entités

entité-relation

Symboles de Chen ERD

Les symboles suivants de diagramme entité-relation sont basés sur le Chen ERD. Chen ERD utilise les rectangles de représenter les entités, et les losanges de représenter les relations appropriées pour les objets de première classe. Si un ensemble d'entité participe à un ensemble de relations, elles sont reliées par une ligne. Les attributs sont dessinés comme des ovales et sont reliés par une ligne à une entité ou un ensemble de relation.

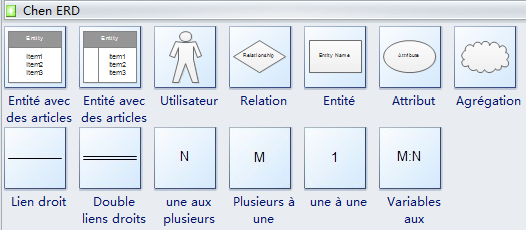

Symboles de Chen ERD

Symboles de Martin ERD

Les symboles suivants de Martin ERD sont basés sur les symboles utilisés dans la notation Martin de tirer l'analyse d'entité et de conception de diagrammes.

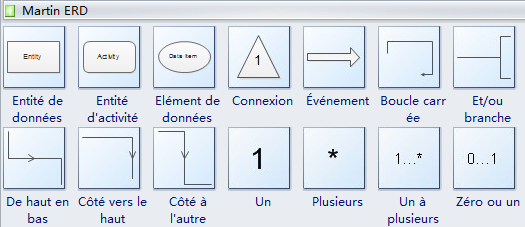

symboles de martin ERD

Symboles de Diagramme ORM

Objet des modèles de rôle est couramment utilisé pour décrir la base de données d'un modèle pour l'information et l'analyse des règles, l'analyse ontologique, et la modélisation de données dans le domaine de la gestion du logiciel: quels objets peuvent exister, ce que les classes objet auquel ils appartiennent, et quelles relations existent entre les objets.

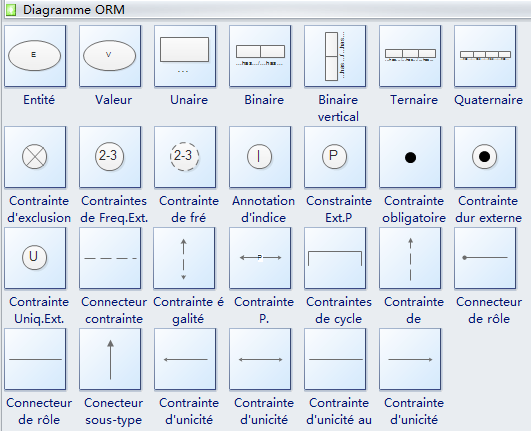

Symboles de diagramme ORM

Quel est le raccourci pour créer un diagramme entité-relation?

Commencer à dessiner un diagramme entité-relation

Les étapes de création d'un diagramme entité-relation sont:

  1. Identifier les entités;
  2. Déterminer toutes les interactions significatives;
  3. Analyser la nature des interactions;
  4. Dessiner un diagramme entité-relation.

Lorsque vous créez un diagramme entité-relation, l'une des premières choses que vous devriez considérer est les entités dont vous souhaitez enregistrer les informations. Par exemple, dans une base de données d'une famille, vous souhaitez sans doute d'enregistrer des informations sur les membres, leur maison, leur travail, l'amour les uns aux autres, les contact, etc.

Cependant, dans une base de données relationnelle, vous enregistrez non seulement des détails sur les entités, mais aussi la relation parmi les données. Par exemple, dans une famille, les membres sont attribués à la maison et chaque membre est nommé pour être en charge de l' amour et de l'emploi.

Les entités sont les "choses" sur lequel vous souhaitez enregistrer des informations dans une base de données. Il existe des relations entre les entités qui se compose de trois types: un-un, un-plusieurs, plusieurs-plusieurs. Toute relation de plusieurs-plusieurs doit être résolue en deux relations de un-un.

Entité-relation unique

Entité-relation unique

Entité-relation binaire

Entité-relation binaire

Exemples de diagramme entité-relation

Un exemple de diagramme entité-relation, nous montre une base de données simple pour le processus d'ordre commercial.

diagramme entité-relation

Le diagramme entité-relation figure dans l'image ci-dessus se compose de six entités - fournisseur, client, ordre, jour, produits et expédition. Il existe cinq types de relation tels que fournis par qui, demandés sur quoi, utilisé dans quel domaine, inclus par quoi et envoyé par qui. Dans notre exemple, chaque entité comprend certains attributs associés à chaque entité. Dans un exemple dans le monde réel, chacun de ces entités aurait probablement avoir plusieurs attributs différents.
