Les symboles de semi-conducteurs ci-dessous montrent quelques présentations graphiques de composants de semi-conducteurs couramment utilisés tels que les symboles de MOSFET, transisteur PNP, transisteur NPN, jonction, transversal, ohmique, uni-jonction, Darlington, JEET(PNP) , diode, diode à 4 couches, varactor, Diac, et Triac.
Les symboles de semi-conducteur sont intelligents, industriels standard et vectoriels pour les diagramme de schéma électrique. La plupart des symboles de semi-conducteur peuvent être modifiés sur les domaines de leur appearance, style et couleur pour répondre aux exigences d'utilisateur.
Symbole MOSFET
MOSFET a un certain aspect différent en raison des fonctions différentes. Le symbole de base est généralement une ligne pour le canal de la source et du drain en le laissant à angle droit, puis pliant à angle droit dans la même direction que le canal.

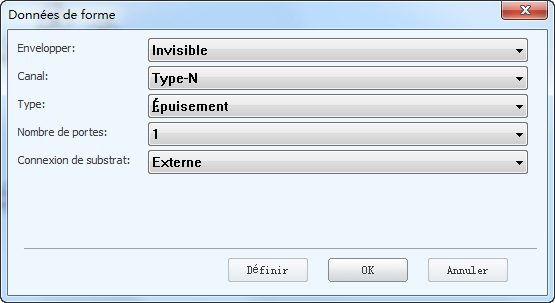

Dans notre logiciel de schéma électrique, vous pouvez modifier les données de forme pour changer facilement l'apparence de la forme par le bouton d'action.
Le tableau suivant montre les symboles de type différents de MOSFET:
Modifier l'enveloppe de MOSFET de Visible à Invisible

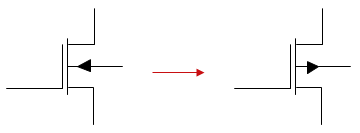

Modifier le canal de MOSFET de Type-P à Type-N

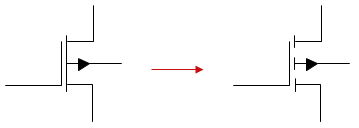

Modifier le type de MOSFET d'Épuisement à Amélioration

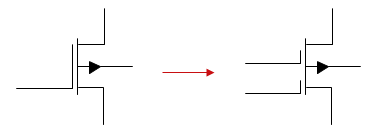

Modifier le nombre d'opérateur de MOSFET

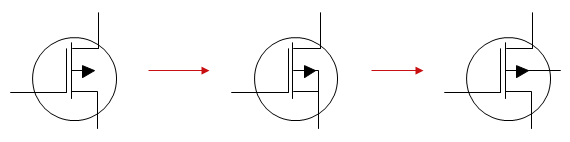

Modifier la connexion de substrat de MOSFET: Aucun, Interne, Externe

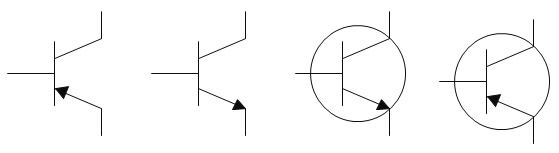

Symbole de transistor bipolaire
Un transistor bipolaire est un dispositif électronique à trois bornes constitué d'un matériau semi-conducteur dopé et peut être utilisé dans l'amplification ou l'applications de commutation.
Les transistors bipolaires sont des dispositifs de régulation de courant qui commandent la quantité de courant à travers desquels en proportion de la quantité de tension de polarisation, celle-ci est appliquée à la borne de base agissant comme un commutateur commandé en courant.
Symbole de jonction
Un jonction de semi-conducteur est un type de jonction dans lequel un métal est en contact étroit avec un matériau semi-conducteur.
Autres symboles de semi-conducteur

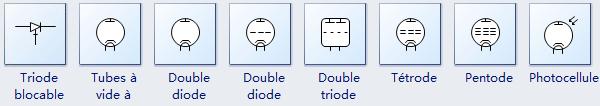

Les images suivantes montrent plusieurs symboles de semi-conducteurs pour la triode blocable, tube à vide à diodes, double diode, double triode, tétrode, pentode. Tous les symboles de semi-conducteurs sont intelligents. Vous pouvez les modifier avec un clic de bouton d'action.
Gratuit à télécharger le logiciel de schéma électrique
Dans notre logiciel de schéma de circuit électrique, vous pouvez utiliser le bouton d'action de choisir les symboles électriques appropriés en un seul clic.
