Logiciel pour créer des schémas électriques des câblages de la maison sous Linux

> Logiciel pour créer des schémas électriques des câblages de la maison sous Linux
Edraw est un logiciel pour créer des schémas électriques des branchements et câblages de la maison sous Linux qui est professionnel dans la création de divers schémas électriques des branchements et des câblages de la maison.

Introduction du logiciel de schéma électrique des câblages

Le logiciel de schéma électrique des câblages Edraw est un créateur de plan électrique tout compris pour Linux qui couvre le plan d'architecture, le plan de la maison, l'aménagement du bureau, le plan électrique des branchement et câblages familiales, le plan de salle, le plan d'accès et de sécurité, etc. Cela aide les personnes ayant ou sans compétences de dessin à créer des plans professionnels en quelques minutes en fournissant divers symboles et modèles intégrés de schéma électrique des câblages de la maison.

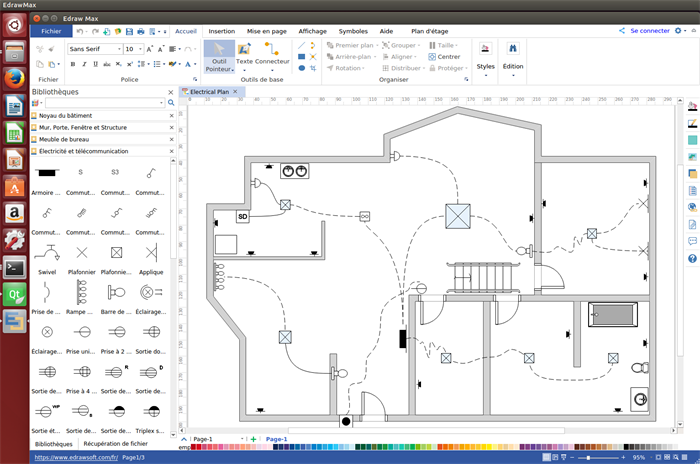

schémas électriques des câblages de la maison

Configurations Requises

Compatible avec Linux, y compris Debian, Ubuntu, Fedora, CentOS, OpenSUSE, Mint, Knoppix, RedHat, Gentoo et plus.

Caractéristiques incomparables du logiciel de schéma électrique de branchement

  • Ce logiciel de plan électrique tout-en-un pour Linux est capable de créer plus de 13 types de plan d'étage, à l'exception des plans électriques.
  • Il fournit une grande quantité de symboles standard pour les utilisateurs de glisser, déposer et éditer, ce qui simplifie considérablement le processus de dessin.
  • De nombreux modèles et exemples électriques bien conçus sont proposés pour aider les utilisateurs à commencer rapidement.
  • Il prend en charge l'importation et l'exportation de plusieurs formats de fichiers avec juste quelques clics, ce qui permet aux utilisateurs de partager avec les autres plus facilement.
  • Ses fonctions professionnelles permettent aux utilisateurs de concevoir des plans électriques des câblages préciser et graphiques.

Télécharger le logiciel de schéma électrique des câblages pour Linux:


De nombreux symboles électriques pré-dessinés

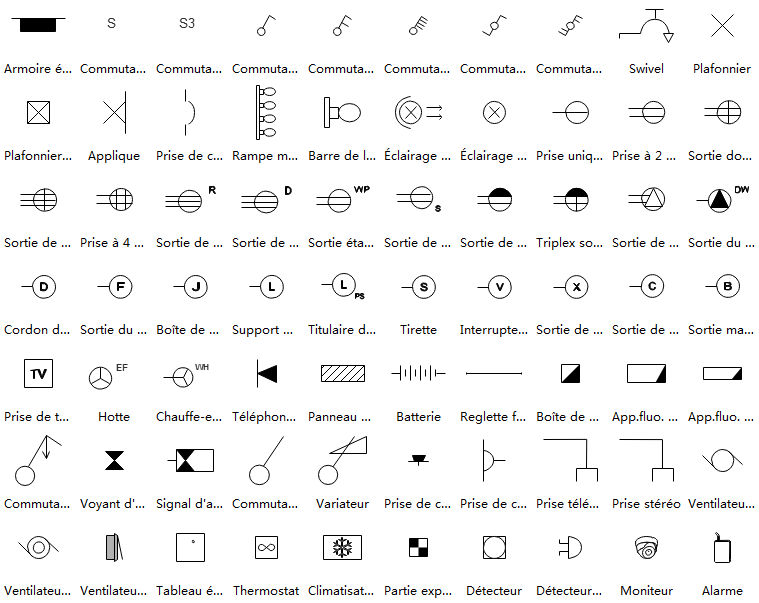

Les utilisateurs peuvent trouver des milliers de symboles électriques dans les bibliothèques de gauche regroupées en différentes catégories. La figure ci-dessous ne montrent que la pointe de l'iceberg. Tous les symboles sont gratuits pour faire glisser, déposer et modifier. Les utilisateurs peuvent personnaliser les couleurs, la taille et les directions en fonction des exigences de différentes situations. Edraw fournit également un ensemble d'outils de dessin pour les utilisateurs qui ont besoin de créer de nouveaux symboles et ne cesse de créer plus d'éléments.

symboles électriques

Comment créer un schéma électrique des câblages familiale sur Linux

  • Étape 1. Ouvrir une page de dessin vierge.
  • Démarrez le logiciel, cliquez sur l'onglet Fichier > Nouveau, puis cliquez sur Plan d'étage et double cliquez sur Plan du système électrique et de télécommunication d'ouvrir une page de dessin vierge.

  • Étape 2. Définir l'échelle de dessin
  • Naviguez à l'onglet Plan d'étage et définissez l'échelle de dessin sur la base des besoins spécifiques dans le premier bouton d'option.

  • Étape 3. Ajouter des symboles
  • Faites glisser les symboles électriques pertinents dans les bibliothèques de gauche et déposez-les sur la page de dessin.

  • Étape 4. Changer le thème
  • Naviguez à l'onglet Mise en page et changez le thème des thèmes pré-définis si vous n'êtes pas satisfait de celui actuel.

  • Étape 5. Enregistrer et exporter le schéma électrique
  • Cliquez sur Enregistrer sous l'onglet Fichier pour enregistrer le schéma électrique en format par défaut .eddx. Choisissez Enregistrer sous sous l'onglet Fichier pour l'enregistrer en d'autres formats.

    Ou vous pouvez cliquez sur Exporter & Envoyer sous l'onglet Fichier pour exporter le schéma électrique en format Word, Excel, PPT, PDF Et d'autres formats communs à partager.

Exemples créés avec le logiciel de schéma électrique des câblages Edraw

Schéma électrique des câblages de la maison

C'est l'un des schémas électriques les plus couramment utilisés qui ont été appliqués dans de nombreuses maisons, les utilisateurs peuvent télécharger et personnaliser les détails pour en faire votre propre schéma rapidement.

Schéma électrique des câblages de la maison

Schéma de branchement électrique de la maison

Lors de la planification de votre projet de câblage domestique, vous devriez créer un plan de câblage clair et précis, et ce plan de câblage domestique vous convient parfaitement, il suffit de le télécharger et de le modifier.

Schéma de branchement électrique de la maison

Schéma électrique des câblages de la maison

Voici un exemple de plan de câblage de la maison qui montre les emplacements de commutation, de lumière et de sortie et comment ils sont câblés clairement.

Schéma électrique des câblages de la maison
