Tutoriel Schéma électrique

Guide du débutant - Comment lire les schémas électriques

Schémas électriques
diagramme de base
Les schémas électriques sont les cartes qui permettent de concevoir, de construire et de dépanner les circuits. Apprendre à lire et à comprendre les schémas sera facile pour les débutants qui sauront reconnaître les symboles schématiques de base.

Ce tutoriel transformera un débutant en un lecteur de schémas parfaitement maîtrisé. Pour lire les schémas électriques, il faut comprendre les symboles fondamentaux des schémas électriques. Ensuite, nous parlerons de la façon dont ces symboles sont connectés sur les schémas.

Reconnaître les symboles schématiques électriques

Voici quelques-uns des symboles standard et de base pour les différents composants des schémas électriques.

1. Les résistances sont les composants fondamentaux des schémas électriques. Elles sont généralement représentées par des lignes en zigzag avec deux bornes s'étendant vers l'extérieur. Mais vous pouvez également utiliser le symbole du rectangle alternatif dans le dessin.

Symboles des résistances pour les schémas électriques

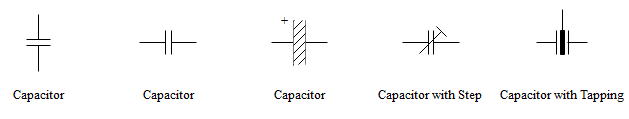

2. Les condensateurs ont différents types qui sont d'usage courant. Il s'agit d'un dispositif qui stocke l'énergie électrique et qui possède généralement deux bornes, qui peuvent être connectées au reste du circuit.

Symboles des condensateurs pour les schémas électriques

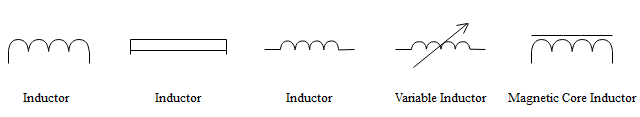

3. Les inducteurs sont généralement représentés par une série de bosses courbes ou plusieurs bobines en boucle.

Symboles des inducteurs pour les schémas électriques

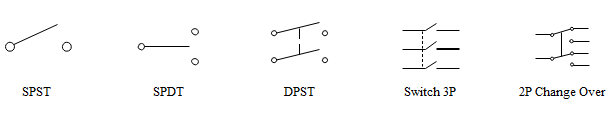

4. Interrupteurs : le SPST (un unipolaire/unique) est l'interrupteur le plus basique. Il possède deux bornes avec une ligne à demi-connectée représentant l'actionneur. Les interrupteurs à plus d'un jet peuvent ajouter des points d'atterrissage supplémentaires pour l'actionneur.

Symboles des interrupteurs pour les schémas électriques

5. Les sources d'énergie ont principalement deux types, les sources de tension continue ou alternative. Elles représentent soit la source qui fournit du courant continu (DC), soit du courant alternatif (AC).

Symboles sources pour les schémas électriques

6. Portes logiques numériques : Les fonctions logiques standard ont toutes des symboles schématiques uniques tels que AND, OR et XOR. L'ajout d'une bulle à la sortie annule la fonction, et vous obtiendrez NAND et XOR.

Symboles de portes logiques numériques pour les schémas électriques

Il y a sans doute de nombreux symboles schématiques électriques qui ne sont pas mentionnés dans cette liste. Mais les symboles ci-dessus devraient être suffisants pour un débutant en lecture de schémas.

Créateur de schémas

EdrawMax: un couteau suisse pour tous vos besoins de création de diagrammes

  • Créez sans effort plus de 280 types de diagrammes.
  • Fournissez divers symboles & de modèles pour répondre à vos besoins.
  • Interface glisser-déposer et facile à utiliser
  • Personnalisez chaque détail en utilisant des boîtes à outils intelligentes et dynamiques.
  • Compatible avec une variété de formats de fichiers, tels que MS Office, Visio, PDF, etc.
  • N'hésitez pas à exporter, imprimer et partager vos diagrammes.

Reconnaître les noms et les valeurs des symboles schématiques

Nom : En plus des symboles, chaque composant des schémas électriques a un nom et une valeur uniques, ce qui aide à identifier ce qu'il représente. Les noms des composants sont généralement une combinaison d'une ou deux lettres et parfois d'un chiffre. Le message dans le nom détermine le type de composant, le nom de chaque composant sur un schéma électrique doit être unique. Si vous avez plus d'une résistance dans un schéma électrique, nommez-les R1, R2, R3, et ainsi de suite.

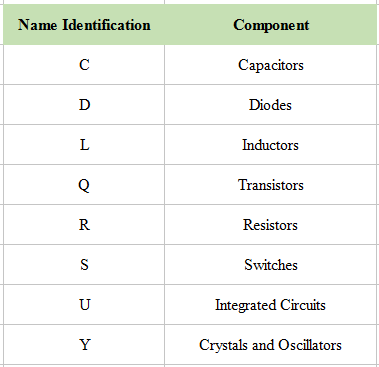

Tableau des noms de composants

Valeur : Les valeurs peuvent aider à définir exactement ce que représente un composant. Pour les composants schématiques comme les résistances, les condensateurs et les inductances, la valeur nous indique combien d'ohms ou de farads ils possèdent. Mais pour les circuits intégrés, la valeur peut être le nom de la puce.

Reconnaître les connexions et les lignes dans les schémas électriques

La compréhension de la représentation des symboles et des composants n'est que la première étape de la lecture des schémas électriques. Ensuite, vous devez identifier comment les symboles sont reliés entre eux et comment comprendre leurs connexions.

1. Les filets sont des lignes qui montrent comment les composants sont reliés entre eux.

2. La jonction est lorsqu'un fil se sépare dans deux ou plusieurs directions, il crée une jonction. Mais une jonction ne signifie que des fils qui passent mais qui ne sont pas connectés.

Jonction pour les schémas électriques

3. Nœuds montre que les fils qui traversent cette jonction sont également connectés.

Nœuds pour les schémas électriques
