Circuits logiques

Schéma de procédé Electricité simple Circuits logiques Systèmes de contrôle industriels Schéma du système Schéma tuyauterie et instrumentation Schéma électrique

Le schéma de circuits logiques est une représentation graphique classique simplifiée d'un circuit électrique de la logique. Le schéma de circuits logiques rend facile de concevoir et de partager des diagrammes en utilisant une large gamme de composants et la description de portes logiques en combinaison pour représenter une expression logique.

Les schémas de circuits logiques sont utilisés pour la conception (conception de circuits), la construction (tels que PCB), et la maintenance des équipements électriques et électroniques. Les schémas de circuits logiques des photos avec des symboles qui ont varié de pays à pays et ont changé au fil du temps, mais ils sont maintenant dans une large mesure normalisé à l'échelle internationale. L'interprétation de circuits logiques à l'utilisation de circuits et de schéma logique deviendra clair.

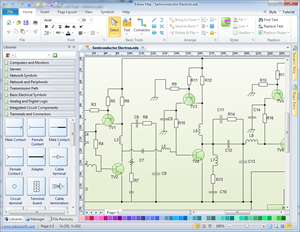

Avec les symboles prédéfinis électriques Edraw, y compris les formes de terminal, de connecteur et celles de chemin de transmission, dessiner des circuits professionnels et des schémas logiques devient très facile. Vous pouvez créer des circuits imprimés, des schémas de circuits annotés, des schémas de circuits intégrés, et des modèles logiques numériques et analogiques en utilisant les formes et les symboles pré-dessinés d'Edraw.
Télécharger gratuitement le logiciel de circuits logiques

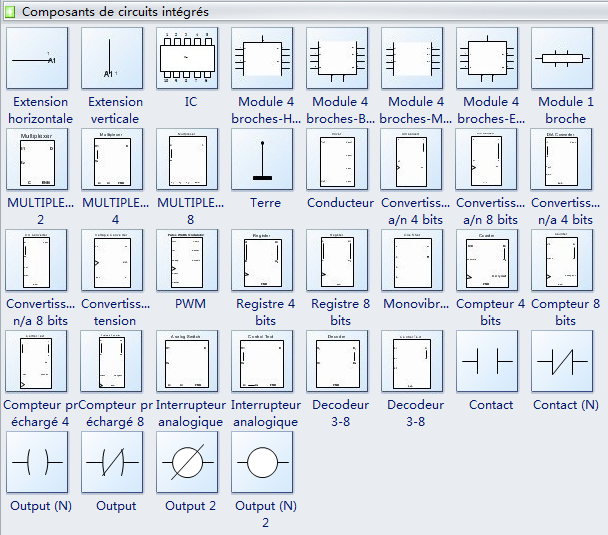

Logiciel Edraw comprend beaucoup de formes de composants de circuits intégrés, d'extension horizontale, d'extension verticale, d'IC, de 4X bloc de construction-up, de 4X bloc de construction-base, de renforcement 4X Moyen-bloc, de MUX 2, de MUX 4, de MUX 8, de sol, de pilote, de 4 bits d'un convertisseur A / N, de 8 bits convertisseur A / N, de PWM, etc.

Un modèle logique de circuit exquise écoute est offert, toujours prêt à vous aider dans la conception de diagrammes visuellement attrayants.
