Meilleur logiciel pour créer des schémas de procédé sur Linux

Flux de Processus

> Diagramme de base > Meilleur logiciel pour créer des schémas de procédé sur Linux

Posté par Daniel | 2023-03-29 15:40:26

Le schéma de procédé (PFD) est un diagramme simplifié qui utilise des symboles pour identifier les instruments et le navire. Ce logiciel de schéma de procédé pour Linux vous offre une solution intelligente pour créer des schémas de procédé.

Logiciel de schéma de procédé pour Linux - Aperçu

Le logiciel de schéma de procédé pour Linux est un outil professionnel pour l'utilisateur de créer des diagrammes de flux de processus accrocheurs et faciles à lire en quelques minutes. Grâce à ses modèles et exemples de schéma de procédé gratuits intégrés, vous pouvez commencer rapidement la conception sans avoir besoin de compétences de dessin. Les modèles et les exemples de ce programme sont modifiables, vous pouvez les redimensionner et les personnaliser si nécessaire.

Logiciel de schéma de procédé pour Linux

Il suffit de télécharger gratuitement le programme de schéma de procédé pour créer des schémas de procédé sous Linux:

Download Version Linux Download Version Mac Télécharger Version Windows

Configurations Requises

Compatible avec Linux, y compris Debian, Ubuntu, Fedora, CentOS, OpenSUSE, Mint, Knoppix, RedHat, Gentoo et plus.

Caractéristiques de schéma de procédé pour Linux

Une variété de modèles de schéma de procédé pré-dessinés sont disponibles pour une création rapide et des économies de temps.
Plus de 6000 symboles vectoriels sont fournis dans ce logiciel, ce qui aide à embellir votre création.
Les capacités d'exportation facilitent le partage de votre conception. Il permet l'exportation des schémas vers PDF, Word, Html, Visio, PPT, BMP, EMF, PNG et ainsi de suite.
Les différentes options de thème vous permettent de changer le thème de la pfd en un seul clic.
Permet la collaboration. Vous pouvez télécharger directement le fichier sur "Cloud de l'équipe" pour partager le fichier avec vos collègues.

Symboles de schéma de procédé

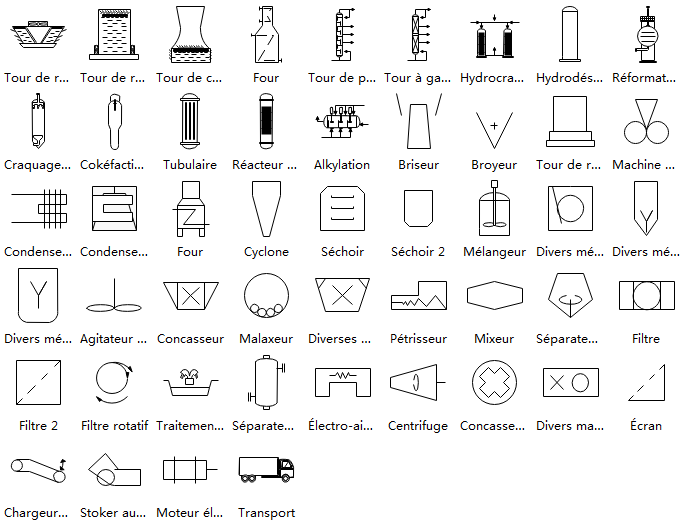

Cet outil a préparé un grand nombre de symboles de schéma de procédé modifiables et gratuits aux utilisateurs comme l'instrument, l'indicateur, le compteur kilométrique, le manomètre, le débitmètre, le thermomètre, l'indicateur partagé, le transmetteur de température, l'enregistreur de température, le contrôleur de température, l'indicateur de débit, le transmetteur de débit, l'enregistreur de débit, le contrôleur de débit, l'indicateur de niveau, etc. Il suffit de faire glisser et déposer ces symboles de la bibliothèque à gauche à la page de dessin.

Symboles de schéma de procédé

Guide facile pour créer un schéma de procédé sous Linux

Just take a look at following simple steps to create a process flow diagram on Linux:

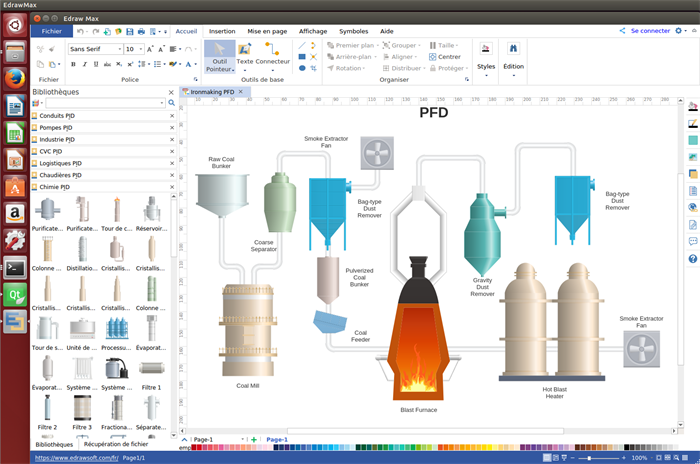

Ouvrir une page de dessin de schéma de procédé vierge. Cliquez sur l'onglet Fichier > Ingénierie. Double cliquez sur Schéma de procédé pour ouvrir une page de dessin vierge ou vous pouvez sélectionner un exemple prêt à utiliser, vous préférez commencer rapidement.
Ajouter des symboles pré-dessinés. Faites glisser des symboles de schéma de procédé de la bibliothèque à gauche à la page de dessin.
Connecter les symboles. Faites glisser des conduits de la bibliothèque Formes de canalisation ou Conduit PID à la page de dessin pour connecter les symboles de schéma de procédé.
Entrer du texte. Double cliquez sur la forme pour entrer du texte.
Enregistrer ou exporter le schéma de procédé. Cliquez sur Enregistrer sous l'onglet Fichier pour enregistrer le schéma de procédé en tant que format eddx par défaut, ou choisissez Enregistrer sous dans l'onglet Fichier pour enregistrer sous forme d'autres formats tels que jpg, png, pdf, html, ppt, etc.

Exemples de schéma de procédé

Voici quelques exemples de schéma de procédé créés par notre logiciel de Linux PDF. Les utilisateurs peuvent télécharger, modifier, partager et imprimer gratuitement.
