Cet article présente des symboles de chaudière pré-dessinés, y compris la chaudière, la chaudière avec les flammes, le chauffe-jet chaud, le haut-fourneau, la chaudière de foyer, le four de chauffage, la chaudière à glissière, la chaudière à vapeur, etc. Les symboles vectoriels aident à créer des schémas P&ID précis et de haute qualité.

Les symboles de la chaudière de schéma P&ID vous permettent de commencer instantanément votre schéma tuyauterie et instrumentation. Il suffit de parcourir ci-dessous - une grande collection de symboles réalistes représentant différents types de chaudières vividly, ce qui rendra votre P&ID engageant et professionnel.

Symboles des chaudières

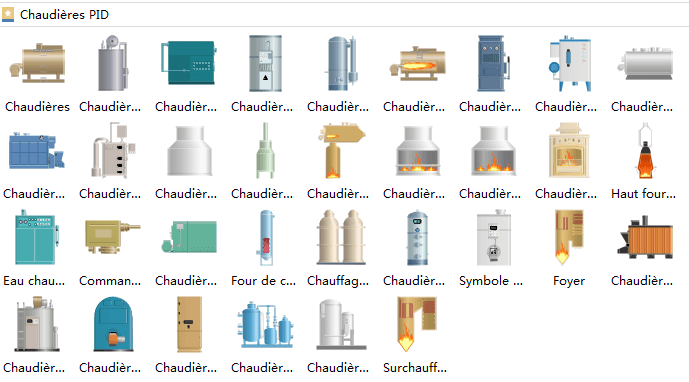

L'image ci-dessous montre une capture d'écran de la bibliothèque de symboles des chaudières à Edraw. Il inclut une collection complète de formes vectorielles de chaudières de P&ID. Vous y trouverez les formes suivantes: la chaudière, la chaudière à flammes, la chaudière à explosion, la chaudière à haut fourneau, la chaudière à foyer, la chaudière à foyer, la chaudière à mazout, la chaudière à tubes d'incendie emballés, le four de chauffage, la chaudière à glissement, la chaudière à vapeur, le super-chauffage ...

Symboles des chaudières P&ID

Comment créer un schéma P&ID de qualité professionnelle

Nom
Symbole
Usage
Chaudière
chaudière
est un récipient fermé dans lequel de l'eau ou un autre fluide est chauffé.
Chaudière à tubes d'eau
chaudière à tubes d'eau
est un type de chaudière dans laquelle l'eau circule dans des tubes chauffés extérieurement par le feu.
Four de chauffage
four de chauffage
est un four industriel pour chauffer les lingots de métal et le matériel avant le travail de pression.
Foyer
foyer
est le four d'une locomotive ou d'un type similaire de chaudière à tubes d'incendie.

Comment utiliser les symboles de la chaudière

Où trouver les symboles?

  1. Démarrez Edraw, choisissez la catégorie Automatisation industrielle, et double cliquez sur le modèle Génération utilité P&ID pour démarrer une nouvelle page de dessin. Cette bibliothèque de symboles de chaudière s'ouvrira automatiquement à gauche de la toile avec d'autres bibliothèques.
  2. Si votre Edraw est déjà ouvert, vous pouvez également cliquer sur le bouton de la bibliothèque en haut à gauche et naviguer à Automatiation industrielle ->Chaudière P&ID.

Faire glisser-déplacer les symboles

Lorsque vous obtenez les symboles avec succès, vous pouvez glisser et déposer les formes requises sur la toile.

Taille évolutive

Vous êtes autorisé à escalader la forme à n'importe quelle taille sans perte de la résolution d'affichage. Il n'y a plus d'image floue.

modifier la taille de symbole de chaudière

Couleur modifiable

Pour que les formes correspondent mieux à votre propre thème de dessin, vous pouvez modifier les couleurs de remplissage.

Conseils:
Si vous souhaitez modifier la couleur de remplissage d'une partie d'une forme, vous devez d'abord sélectionner la forme secondaire. Cliquez sur la forme secondaire que vous souhaitez changer de couleur pour quelques fois jusqu'à ce que vous avez sélectionné avec succès (il y aura un cadre de sélection bleu), puis vous pouvez changer cette forme de sous avec une nouvelle couleur, et avec d'autres parties inchangées. Ou vous pouvez d'abord dégrouper la forme (aller au menu Accueil, puis cliquer sur le bouton Dégrouper), et changer la couleur pour n'importe quelle forme secondaire librement.

Modifier la couleur de symbole de chaudière

Forme séparable

Vous pouvez extraire les composants de dessin pour créer de nouveaux symboles. Pour ce faire, vous devez d'abord cliquer sur le bouton Dégrouper pour dégrouper la forme sous le menu Accueil.

symboles de chaudière séparables

Utiliser les symboles de chaudière P&ID de créer un schéma P&ID

Voici quelques exemples illustrant l'utilisation et l'application des symboles de chaudière P&ID. Les symboles prédéfinis de chaudière P&ID d'Edraw sont de grandes ressources pour votre création de schéma P&ID et schéma de procédé.
