Symboles de machines de schéma P&ID et leur utilisation

P&ID

> Symboles de projets > Symboles de machines de schéma P&ID et leur utilisation

Posté par Daniel | 2023-03-29 15:40:26

Cet article présente des symboles de machine pré-dessinés, y compris le chucker automatique, la machine à vis automatique, le broyeur à boulets, le CMM, le broyeur, le foret, l'affûteuse, le moulin horizontal, le frappeur, le granulateur, la modélisation de levure, etc. Les symboles vectoriels aident à développer des schémas et des documentations précis et de qualité présentation.

Pour les utilisateurs qui ont besoin de documenter les schémas tuyauterie et instrumentation ou les schémas de procédé, ici nous fournissons une large gamme de symboles vifs de la machine P&ID et des illustrations, ce qui peut grandement économiser votre temps précieux et améliorer votre efficacité de travail. Sur cette page, vous trouverez une vue d'ensemble des symboles de la machine ainsi que quelques instructions simples sur leur utilisation.

Télécharger Version Windows Version Mac Version Linux

Symboles de machine

L'image suivante montre une capture d'écran de la bibliothèque de symboles de machine dans Edraw. Il a une collection complète de formes vectoriels de machine de P&ID. Vous trouverez le chucker automatique, la machine automatique de vis, le moulin à billes, le CMM, le broyeur, la machine verticale de CNC, le foret, l'affûteuse, le moulin horizontal, le batteur, le tour universel, l'estampage, la presse de transfert, la scie de bande de production, le granulateur, la modélisation de levure, etc. .

Symboles de machine de schéma P&ID

Moulin à billes

est un type de broyeur utilisé pour broyer les matériaux en poudre extrêmement fine pour une utilisation dans les procédés de pansements minéraux, peintures, pyrotechnie, céramique et frittage sélectif au laser.

Machine à ébavurer

est une machine utilisée pour enlever les bavures, les bords tranchants ou les ailettes des pièces métalliques.

Cisaillement par quadrillage

est un dispositif pour couper ou découper du matériau en feuille, tel que du papier ou du tôle, constitué d'une lame inclinée à un faible angle qui descend sur la feuille.

Broyeur

est un dispositif qui casse les matériaux solides en petits morceaux par broyage, écrasement ou de coupe.

Comment utiliser les symboles de machine

Où trouver les symboles?

Démarrez Edraw, choisissez la catégorie Automatisation Industrielle, et double cliquez sur le modèle Génération utilité P&ID pour démarrer une nouvelle page de dessin. Cette bibliothèque de symboles de machine s'ouvrira automatiquement à gauche du canevas avec d'autres bibliothèques.
Si votre Edraw est déjà ouvert, vous pouvez également cliquer sur le bouton de la bibliothèque en haut à gauche et naviguer au Automatisation Industrielle -> Machine PID.

Faire glisser et déposer

Lorsque la bibliothèque est ouverte, vous pouvez faire glisser et déposer n'importe quelle forme sur la page de dessin. Toutes les formes sont au format vectoriel, qui sont entièrement personnalisables.

Taille évolutive

Vous êtes autorisé à escalader la forme à n'importe quelle taille sans perte de la résolution d'affichage. Il n'y a plus d'image floue.

modifier la taille de symbole de machine

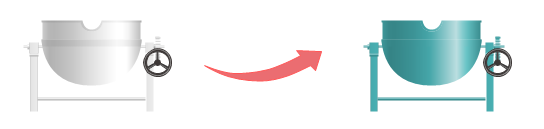

Couleur modifiable

Vous pouvez changer librement les couleurs de remplissage en fonction de votre propre thème.

Conseils:

Si vous souhaitez modifier la couleur de remplissage d'une partie d'une forme, vous devez d'abord sélectionner la forme secondaire. Cliquez sur la forme secondaire que vous souhaitez changer de couleur pour quelques fois jusqu'à ce que vous avez sélectionné avec succès (il y aura un cadre de sélection bleu), puis vous pouvez changer cette forme de sous avec une nouvelle couleur, et avec d'autres parties inchangées.

Ou vous pouvez d'abord dégrouper la forme (aller au menu Accueil, puis cliquer sur le bouton Dégrouper), et changer la couleur pour n'importe quelle forme secondaire librement.

modifier la couleur de symbole de machine

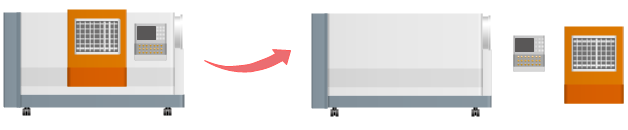

Forme séparable

Vous pouvez extraire les composants de dessin pour créer de nouveaux symboles. Pour ce faire, vous devez d'abord cliquer sur le bouton Dégrouper pour dégrouper la forme sous le menu Accueil.

symboles de machine sont séparables

Utiliser les symboles de machine pour créer un schéma P&ID

Voici quelques exemples de schéma P&ID, vous verrez comment utiliser efficacement les symboles des machines. Il y a une gallerie de schéma tuyauterie et instrumentation avec plus d'exemples professionnels disponibles pour être téléchargés.
