Symboles électriques de base et leur signification

Réponse rapide : un symbole électrique est une représentation graphique normalisée d'un composant ou d'une connexion dans un schéma de circuit. Il peut désigner une pile, une batterie, une résistance, un condensateur, une diode, un transistor, un interrupteur, un fil, une jonction ou une borne. Dans un schéma électrique, ces symboles remplacent les objets physiques pour rendre les connexions plus lisibles.

Pour lire correctement un schéma, il ne suffit pas de reconnaître une icône isolée. Il faut aussi comprendre sa catégorie : alimentation, composant passif, commande, chemin de transmission ou semi-conducteur. EdrawMax permet de rechercher ces symboles dans une bibliothèque intégrée, de les glisser sur le canevas, puis de les connecter pour construire un schéma clair.

Note G2 : 4,5/5 (Plus de 2360 réponses)

100% sûr | Sans annonces | Propulsé par l'IA

Les symboles électriques les plus courants servent à représenter l'alimentation, la charge, la commande et les connexions. Dans un schéma simple, on rencontre souvent une pile ou une batterie, un fil, un interrupteur, une résistance, une lampe, un condensateur, une diode et une mise à la terre. Ces symboles donnent une vue abstraite du circuit : ils indiquent comment le courant circule, sans dessiner l'apparence réelle des composants.

Cette approche rend le schéma plus facile à lire. Une résistance n'est pas dessinée comme un petit composant cylindrique, mais comme un symbole conventionnel ; une batterie n'est pas dessinée avec son boîtier, mais avec des lignes qui indiquent ses pôles. Pour un lecteur, le gain est immédiat : il peut identifier la fonction du composant avant même de connaître sa marque ou son modèle.

Certains des symboles électriques de base les plus couramment utilisés dans les schémas sont montrés ci-dessous:

Exemple un: Trois piles D sont placées dans un pack de piles pour alimenter un circuit contenant trois ampoules. Le symbole de la résistance représente chaque ampoule. Les lignes de connexion sont utilisées pour relier les symboles. En même temps, n'oubliez pas de mettre l'interrupteur dans le circuit pour contrôler le flux de courant. Le croquis final est montré dans l'image suivante.

EdrawMax

Logiciel de Diagrammes Tout-en-un

Créer plus de 280 types de diagrammes sans effort

Commencer facilement à créer des diagrammes avec divers modèles et symboles

• Grande Compatibilité de fichiers: Importer et exporter vos dessns sous différents formats tels que Visio
• Interopérabilité (Windows, Mac, Linux, Web)

Essai Gratuit

Sécurité Vérifiée | Passer à Mac >>

ESSAI GRATUIT

Sécurité Vérifiée | Passer à Linux >>

ESSAI GRATUIT

Sécurité Vérifiée | Passer à Windows >>

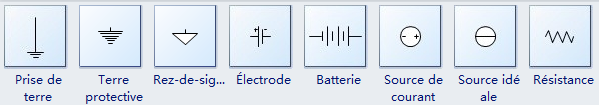

Les symboles électriques de base comprennent les électrodes de mise à la terre, les piles, les batteries, les résistances, les condensateurs, les antennes et les sources. Ils constituent le vocabulaire minimal pour comprendre un circuit. Que vous soyez étudiant, bricoleur ou technicien, ces symboles permettent de lire rapidement la fonction principale de chaque élément.

Dans un schéma électrique, il faut lire chaque symbole avec son contexte. Une résistance placée en série ne joue pas le même rôle qu'une résistance placée dans une branche de mesure ; une borne peut servir de point de connexion, tandis qu'un symbole de mise à la terre indique une référence électrique ou un chemin de sécurité.

• Électrode de mise à la terre est une plaque métallique ou un autre élément conducteur partiellement enterré dans la terre pour constituer un chemin fiable vers la terre.
• Pile est un dispositif contenant des électrodes immergées dans un électrolyte, utilisé pour générer du courant ou pour l'électrolyse.
• Batterie est un ensemble d'une ou plusieurs cellules dans lesquelles l'énergie chimique est convertie en électricité.
• Source désigne une partie d'un transistor à effet de champ à partir de laquelle les porteurs circulent dans le canal entre électrodes.
• Source idéale comprend une source de tension idéale et une source de courant idéale. C'est un concept théorique utilisé pour l'analyse des circuits.
• Résistance est un dispositif qui s'oppose au passage du courant électrique.
• Condensateur est un dispositif utilisé pour stocker une charge électrique grâce à deux conducteurs séparés par un isolant.
• Antenne est un dispositif électrique qui convertit l'énergie électrique en ondes radio et inversement.

Les symboles peuvent être trouvés dans EdrawMax Bibliothèque de symboles

Les symboles de commande indiquent comment un circuit s'ouvre, se ferme ou change de chemin. Les symboles de connexion montrent quant à eux comment les composants sont reliés. Dans un schéma électrique, ces deux familles sont indispensables : un bon symbole de composant ne suffit pas si le trajet du courant est ambigu.

Quels symboles de commutateurs et relais faut-il reconnaître ?

L'image ci-dessous montre symboles de commutateur. Commutateur 1P, isolateur 1P, disjoncteur 1P, SPST, SPDT, DPST, DPDT, et plus de symboles sont disponibles dans EdrawMax.

• Interrupteur est un dispositif permettant d'établir ou d'interrompre la connexion dans un circuit électrique.
• Isolateur est un interrupteur mécanique qui isole une partie d'un circuit lorsque cela est nécessaire, notamment pour la maintenance.
• SPST est un interrupteur à simple pôle et simple direction.
• SPDT est un interrupteur à simple pôle et double direction.
• DPST est un interrupteur à double pôle et simple direction.
• DPDT est un interrupteur à double pôle et double direction.

Les symboles peuvent être trouvés dans EdrawMax Bibliothèque de symboles

Exemple deux: Trois piles D sont placées dans un pack de piles pour alimenter un circuit contenant trois ampoules. Tout d'abord, déterminez rapidement quel symbole électrique doit être utilisé dans le schéma. Ensuite, réfléchissez à l'agencement de ces symboles. Enfin, utilisez un outil de connexion pour relier tous les symboles électriques.

Utiliser les symboles électriques de base pour dessiner un schéma de circuit peut montrer la manière dont les composants du circuit sont placés. Avec le schéma électrique complet, vous pouvez lire l'image pour connaître les connexions physiques et l'agencement d'un circuit électrique.

Note G2 : 4,5/5 (Plus de 2360 réponses)

100% sûr | Sans annonces | Propulsé par l'IA

Quels symboles indiquent le trajet de transmission ?

Les symboles de trajet de transmission servent à montrer le parcours du signal ou du courant : fil, bus multi-lignes, bus droit, jonction, borne, point de test, étiquette, flux entrant et flux sortant. Ils sont essentiels pour éviter qu'un schéma ne devienne une simple collection de composants sans logique de connexion.

• Fil est utilisé pour connecter les composants dans un circuit.
• Point de test est un emplacement à l'intérieur d'un circuit électronique utilisé pour surveiller l'état du circuit ou injecter des signaux de test.
• Écoulement extérieur signifie s'écouler vers l'extérieur.
• Écoulement intérieur signifie s'écouler vers l'intérieur.

L'image ci-dessous montre les symboles du chemin de transmission comme le fil, le bus multi-lignes, le bus droit, la jonction, la borne, le point de test, l'étiquette, l'écoulement extérieur, l'écoulement intérieur, etc.

Les symboles peuvent être trouvés dans EdrawMax Bibliothèque de symboles

Les semi-conducteurs sont souvent utilisés dans les circuits de commande, de redressement, d'amplification ou de logique. Leur symbole indique non seulement le type de composant, mais aussi le sens de circulation autorisé ou la polarité de fonctionnement. C'est particulièrement important pour les diodes et les transistors.

• Transistor PNP est un dispositif à semi-conducteurs muni de trois bornes appelées base, émetteur et collecteur, qui permet le passage du courant lorsque le potentiel est bas à la base.
• Transistor NPN permet le passage du courant lorsque le potentiel est élevé à la base.
• Diode est un dispositif semi-conducteur qui permet au courant de circuler dans une seule direction.
• Tube désigne un composant dont les propriétés électriques ne sont pas substantiellement modifiées par l'ionisation du gaz résiduel ou de la vapeur lorsqu'une haute pression s'applique.

Les symboles peuvent être trouvés dans EdrawMax Bibliothèque de symboles

Pour créer un schéma électrique lisible, commencez par choisir le type de diagramme, puis placez les symboles avant de relier les connexions. L'ordre est important : si vous connectez les fils avant d'avoir défini les composants, le schéma devient rapidement difficile à corriger.

EdrawMax est utile dans ce cas parce qu'il réunit les symboles électriques dans des bibliothèques classées. Vous pouvez chercher un symbole, le déposer sur la zone de dessin, modifier ses variantes via le bouton d'action, puis exporter le schéma dans un format partageable.

Note G2 : 4,5/5 (Plus de 2360 réponses)

100% sûr | Sans annonces | Propulsé par l'IA

Quelles étapes suivre pour dessiner un schéma de circuit ?

Étape 1: Lancez EdrawMax sur votre ordinateur. Une vaste collection de modèles de schémas électriques se trouve dans la catégorie Génie électrique. Cliquez sur l'icône de Électrotechnique de base pour ouvrir la bibliothèque qui contient tous les symboles pour créer des schémas électriques.

Étape 2.1: Faites glisser le symbole dont vous avez besoin directement sur le canevas. Vous pouvez redimensionner le symbole sélectionné en faisant glisser les poignées de sélection. Une flèche double indique la direction vers laquelle vous pouvez déplacer la souris, et vous ne pouvez déplacer le symbole que lorsqu'une flèche à quatre directions apparaît.

Note G2 : 4,5/5 (Plus de 2360 réponses)

100% sûr | Sans annonces | Propulsé par l'IA

Étape 2.2: Vous pouvez également changer la forme du symbole via le menu flottant ou le bouton d'action. Il apparaît lorsque le symbole est sélectionné ou lorsque le pointeur est sur le symbole. Par exemple, la résistance peut avoir 12 types de variations.

Étape 3: Lorsque votre schéma électrique est terminé, vous pouvez l'exporter en JPG, PNG, SVG, PDF, Microsoft Word, Excel, PowerPoint, Visio et HTML en un seul clic. Vous pouvez ainsi partager vos dessins avec des personnes qui n'utilisent pas EdrawMax sans chercher de convertisseur.

Note G2 : 4,5/5 (Plus de 2360 réponses)

100% sûr | Sans annonces | Propulsé par l'IA

Quelles erreurs éviter avec les symboles électriques ?

• Ne mélangez pas un symbole de composant et un symbole de connexion : une jonction n'est pas une borne, et un fil croisé n'est pas toujours une connexion.
• Ne changez pas de style de symbole au milieu du même schéma si cela nuit à la cohérence visuelle.
• Ne placez pas les symboles sans logique de lecture : l'alimentation, la commande, la charge et la sortie doivent rester faciles à suivre.
• Ne laissez pas les composants sans étiquette lorsque plusieurs symboles similaires apparaissent dans le même circuit.

FAQ sur les symboles électriques ?

Comment retenir l'essentiel sur les symboles électriques ?

Les symboles électriques servent à lire, expliquer et construire un schéma sans dessiner les composants réels. Pour les utiliser correctement, classez-les par fonction : alimentation, composant passif, interrupteur, connexion ou semi-conducteur. Cette méthode évite les confusions et rend le schéma plus facile à vérifier.

Pour passer de la théorie à la pratique, vous pouvez utiliser EdrawMax afin de rechercher les symboles, les glisser-déposer sur un canevas, ajuster leurs variantes et exporter le résultat dans le format dont vous avez besoin.
