Comment créer un schéma P&ID professionnel

Créez un schéma P&ID avec un outil très efficace et facile à prendre en main. Ici vous apprend comment faire un schéma P&ID professionnel étape par étape - y compris comment obtenir des symboles P&ID et comment commencer à dessiner.

Connaître le schéma P&ID avant le début

C'est quoi le schéma P&ID?

P&ID, abréviation de piping and instrumentation diagram, en français schéma tuyauterie et instrumentation, est une documentation de processus utilisant des symboles graphiques, tels que les lignes de service, les instruments et les commandes, les vannes et l'équipement. Il est souvent utilisé par des ingénieurs et des techniciens pour mieux comprendre le processus et la façon dont les instruments sont connectés.

Qui utilise le schéma P&ID?

Concepteurs de canalisations
Ingénieurs d'instruments
Ingénieurs de procédés
Ingénieurs électriciens
Ingénieurs mécaniques

À quoi sert un P&ID?

Il montre la relation interne de la façon dont chaque instrument est connecté.
Il montre l'emplacement relatif du matériel, des actionneurs et des instruments dans un processus.
Il décrit un contour conceptuel d'une plante et de son architecture de contrôle.
Il fournit un langage commun pour documenter, discuter et analyser une plante.

Télécharger Version Windows Version Mac Version Linux

Comment créer un schéma P&ID

Voici des directives simples sur la façon de faire des schémas P&ID avec Edraw:

1. Démarrer une page de dessin P&ID

a. Utiliser des symboles réalistes

Démarrez Edraw, de les Modèles disponibles, choisissez Automatisation industrielle. La fenêtre de modèles à droite apparaîtra cinq modèles de dessin P&ID. Choisissez celui basé sur votre propre but, et double-cliquez pour ouvrir.

Modèles de schéma P&ID

a. Utiliser des symboles standard

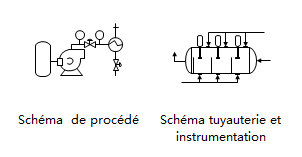

De les Modèles disponibles, choisissez Ingénierie. Dans la fenêtre des modèles à droite, sélectionnez Schéma de procédé ou Schéma tuyauterie et instrumentation.

Modèles de schéma P&ID avec des symboles normalisés

2. Ajouter des symboles avec une annotation appropriée

Lorsqu'une page de dessin est ouverte, la bibliothèque de symboles correspondante s'ouvre automatiquement à gauche du canevas. Par exemple, si vous ouvrez le modèle Génération utilité P&ID, vous verrez les bibliothèques de conduits, de soufflantes, de chaudières, de produits chimiques, de récipients, de chauffage, de CVC, de logistique, de machines, de mélangeurs, de moteurs, de puissances, de pompes et de réservoirs. Vous pouvez fermer les bibliothèques dont vous n'avez pas besoin; Ou ouvrir d'autres bibliothèques P&ID.

Faites glisser un symbole dont vous avez besoin et placez-le sur la toile. Tous les symboles sont au format vectoriel, ce qui signifie que vous pouvez modifier les couleurs librement ou zoomer à une plus grande taille sans aucune perte de clarté.

Pour ajouter une annotation, accédez à l'onglet Accueil, cliquez sur le bouton Texte et faites glisser une zone de texte pour saisir la description.

Caractéristiques des symboles P&ID

Tutoriel - Apprenez à créer des schémas P&ID

3. Connexion P&ID

a. Utiliser des symboles réalistes

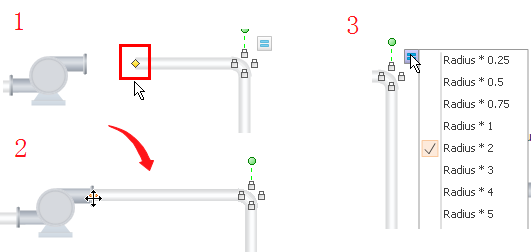

De la bibliothèque Conduit, faites glisser un symbole de canalisation dans la bonne direction. Faites glisser la poignée jaune pour allonger le tuyau. Utilisez le bouton flottant pour régler le rayon du tube. Utiliser le conduit

b. Utiliser des symboles standard

Faites glisser un pipeline à partir de la bibliothèque Forme de connexion. Positionnez un point final avec une forme d'équipement. Les points de connexion (bleu x) apparaissent sur la forme de l'appareil. Vous pouvez vous connecter à n'importe quel point de connexion comme vous le souhaitez. Lorsque le point final devient rouge, cela signifie qu'il est collé à la forme de l'équipement. Remarque: Le point de connexion peut être créé via l'outil Point de connexion sous l'onglet Accueil si nécessaire.
Faites glisser l'autre point d'extrémité à une autre forme d'équipement pour connecter deux formes.
Le style de tuyauterie est modifiable si vous avez besoin d'une ligne spéciale de poids ou la direction de la flèche. Allez à l'onglet Accueil et le bouton Trait pour définir le style pipeline.

4. Enregistrer et exporter le schéma P&ID

Après avoir terminé, vous pouvez cliquer avec le bouton droit de votre souris et choisir "Ajuster au dessin", ce qui peut rendre la taille de la page parfaitement adaptée à votre dessin.

Étant donné que d'autres peuvent ne pas avoir Edraw, vous pourriez avoir besoin d'exporter le document à d'autres formats afin que d'autres personnes peuvent ouvrir. Cliquez sur l'onglet Fichier, puis sélectionnez Exporter et envoyer. Il existe de nombreux formats disponibles, y compris PDF, Word, Html, Visio, PPT, BMP, EMF, PNG, JPG et bien plus encore.

Utiliser des symboles P&ID intégrés pour la création d'un schéma P&ID professionnel

L'une des caractéristiques qui font d'Edraw un concepteur exceptionnel de P&ID est sa vaste collection de symboles. Cette image suivante montre seulement la pointe de l'iceberg. En savoir plus sur Comment personnaliser les symboles P&ID.

Symboles P&ID
