Cet article présente des symboles de préchauffage représentent le four en série, la chaudière, la chaudière avec les flammes, l'évaporateur, le réchauffeur, l'échangeur de chaleur, la chaudière à incendie à l'huile, la chaudière à vapeur, le mélangeur à vapeur, le super-réchauffeur, etc. Les symboles vectoriels aident à créer des schémas P&ID et des documentations P&ID précises et de qualité de présentation.

Pour les utilisateurs qui ont besoin de documenter le schéma tuyauterie et instrumentation ou des schéma de procédé, nous vous proposons ici une large gamme de symboles et d'illustrations vives de P&ID, qui peuvent considérablement économiser votre temps précieux et améliorer votre efficacité. Cette page présente un groupe de symboles de chauffage ainsi que quelques instructions simples sur la façon de les utiliser.

Symboles de chauffage

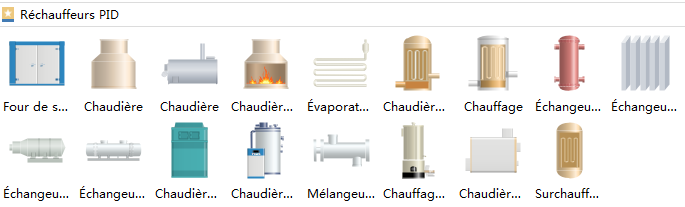

L'image suivante montre une capture d'écran de la bibliothèque de symbole de chauffage dans Edraw. Il a une collection complète de formes de chauffage vectorielles de schéma P&ID. Vous y trouverez le four de lot, la chaudière, la chaudière avec les flammes, l'évaporateur, le réchauffeur, l'échangeur de chaleur, la chaudière de feu d'huile, la chaudière de vapeur, le mélangeur de vapeur, le réchauffeur superbe, etc.

Symboles de chauffage de schéma P&ID

Nom
Symbole
Usage
Four discontinu
four discontinu

est un type de four utilisé pour le traitement thermique.

Echangeur de chaleur
échangeur de chaleur
est un équipement construit pour un transfert de chaleur efficace d'un milieu à un autre.
Chaudière à vapeur
chaudière à vapeur
un dispositif utilisé pour créer de la vapeur en appliquant de l'énergie thermique à l'eau.

Comment utiliser les symboles de réchauffeur

Ce groupe de symboles se trouve dans la catégorie Automatisation industrielle. Lorsque vous démarrez un modèle de dessin Processus P&ID, la bibliothèque de symboles s'ouvre automatiquement. Faites glisser et déposez une forme sur le canevas pour commencer à dessiner.

Les formes que vous avez sont des formes vectorielles, qui sont hautement personnalisables.

Forme évolutive

Les formes sont autorisées à l'échelle vers le haut et vers le bas sans perte de la résolution d'affichage. Il n'y a plus d'image floue.

modifier la taille de symbole de chauffage

Couleur modifiable

Vous pouvez changer librement les couleurs de remplissage en fonction de votre propre thème.

Conseils:

Si vous souhaitez modifier la couleur de remplissage d'une partie d'une forme, vous devez d'abord sélectionner la forme secondaire. Cliquez sur la forme secondaire que vous souhaitez changer de couleur pour quelques fois jusqu'à ce que vous avez sélectionné avec succès (il y aura un cadre de sélection bleu), puis vous pouvez changer cette forme de sous avec une nouvelle couleur, et avec d'autres parties inchangées.

modifier la couleur de symbole de chauffage

Forme séparable

Vous pouvez extraire les composants de dessin pour créer de nouveaux symboles. Pour ce faire, vous devez d'abord cliquer sur le bouton Dégrouper pour dégrouper la forme sous le menu Accueil.

Symboles de chauffage sont séparables

Pour vous aider à mieux comprendre les symboles de tuyauterie et d'instrumentation, vous pouvez cliquez pour voir les page d'exemples de schéma P&ID et d'exemples de schéma de procédé de voir un large éventail d'exemples.

Utiliser les symboles réchauffeur de schéma P&ID pour créer un schéma P&ID

Voici quelques exemples illustrant l'utilisation et l'application des symboles de chauffage P&ID. Les symboles P&ID pré-dessinés d'Edraw fournissent un moyen rapide et facile de concevoir des schémas tuyauterie et instrumentation et schémas de procédé.

Catégories des symboles P&ID

  1. Conduit

  2. Vannes

  3. Pompes

  4. Moteurs

  5. Mélangeurs

  6. Bâtiments

  7. Tour

  8. Fils et câbles

  9. Manipulation des matériaux

  10. Mètres

  11. Machines

  1. Chimie

  2. Chauffage des procédés

  3. Refroidissement des procédés

  4. Traitement des eaux usées

  5. Traitement des aliments

  6. Lumières

  7. Source d'alimentation

  8. Conteneurs

  9. Industrie

  10. Débitmètres

  1. CVC

  2. Logistique

  3. Sécurité

  4. Souffleurs

  5. Réchauffeurs

  6. Installations d'usines

  7. Chaudières

  8. Claviers d'ordinateur

  9. Symboles électriques

  10. Réservoirs
