De la bibliothèque de symboles CVC P&ID, vous obtiendrez une grande variété de symboles de chauffage, ventilation et climatisation de schéma P&ID de haute qualité. Ces symboles sont des ressources magnifiques lorsque vous créez des schémas tuyauterie et instrumentation. Ici, vous aurez une vue d'ensemble des symboles sur leur apparence et comment les utiliser dans les schémas.

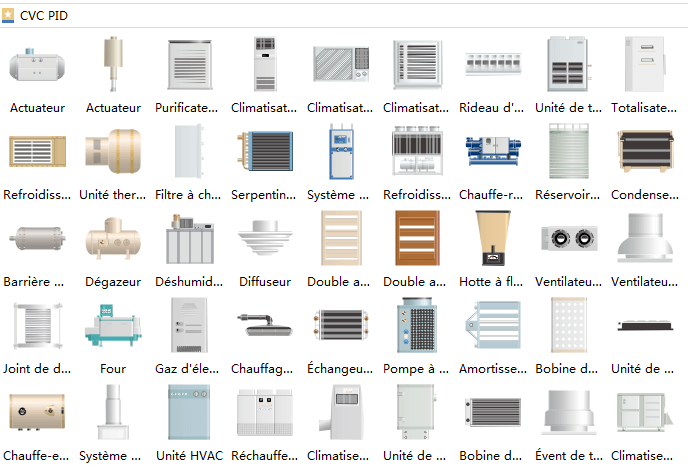

La bibliothèque CVC P&ID Edraw contient une grande variété de formes de chauffage, ventilation et climatisation (en abrégé CVC). Vous y trouverez un actionneur, un filtre à air, un climatiseur, un rideau d'air, un refroidisseur de bâtiment, un condenseur, un déshumidificateur, un diffuseur, un échangeur de chaleur grillé, une pompe à chaleur, une hotte électronique, un évent de toit, un amortisseur, un ventilateur et plus encore.
est un filtre qui empêche la poussière et les autres particules de pénétrer dans la prise d'air d'un moteur à combustion interne.
Ce groupe de symboles est inclus dans la catégorie Automatisation industrielle de la bibliothèque de symboles. Lorsque vous démarrez un modèle de dessin de Génération utilité P&ID, la bibliothèque de symboles s'ouvre automatiquement. Faites glisser et déposez une forme sur le canevas pour commencer à dessiner.
Les formes que vous avez sont des formes vectorielles, qui sont hautement personnalisables.
Les formes sont autorisées à l'échelle vers le haut et vers le bas sans perte de la résolution d'affichage. Il n'y a plus d'image floue.
Vous pouvez changer librement les couleurs de remplissage en fonction de votre propre thème.
Conseils:
Si vous souhaitez modifier la couleur de remplissage d'une partie d'une forme, vous devez d'abord sélectionner la forme secondaire. Cliquez sur la forme secondaire que vous souhaitez changer de couleur pour quelques fois jusqu'à ce que vous avez sélectionné avec succès (il y aura un cadre de sélection bleu), puis vous pouvez changer cette forme de sous avec une nouvelle couleur, et avec d'autres parties inchangées.
Ou vous pouvez d'abord dégrouper la forme (aller au menu Accueil, puis cliquer sur le bouton Dégrouper), et changer la couleur pour n'importe quelle forme secondaire librement.
Vous pouvez extraire les composants de dessin pour créer de nouveaux symboles. Pour ce faire, vous devez d'abord cliquer sur le bouton Dégrouper pour dégrouper la forme sous le menu Accueil.
Vous pouvez trouver plus de symboles HVAC grâce à notre recherche de symboles de bibliothèque.
Pour vous aider à mieux comprendre les symboles de tuyauterie et d'instrumentation, vous pouvez cliquez pour voir les page d'exemples de schéma P&ID et d'exemples de schéma de procédé de voir un large éventail d'exemples.
