Cet article présente des symboles de souffleur pré-dessinés, y compris le souffleur, le compresseur d'air, l'aspirateur de fumée, la pompe à gaz, le ventilateur ombragé, le compresseur HVAC, le ventilateur de tirage, etc. Les symboles vectoriels aident à élaborer des schémas et des documents précis et de qualité de présentation.

De la bibliothèque de symboles du souffleur de schéma P&ID, vous obtiendrez une grande gamme de symboles de souffleur de haute qualité. Ces symboles sont de grandes ressources lorsque vous créez des tuyauteries et un diagramme d'instrumentation. Ici, vous aurez une vue d'ensemble des symboles sur leur apparence et comment les utiliser dans les diagrammes.

Télécharger Version Windows Version Mac Version Linux

Symboles de souffleur

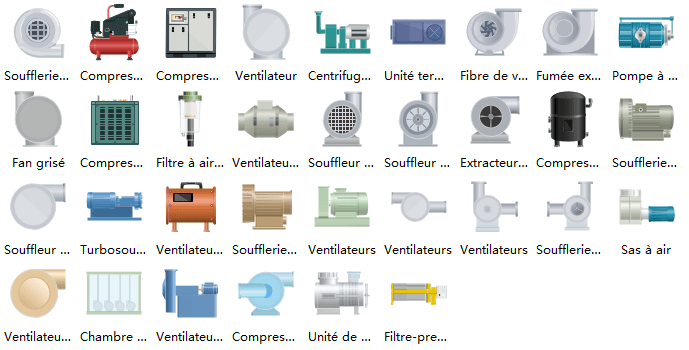

L'image suivante montre une capture d'écran de la bibliothèque de symboles de ventilateur dans Edraw. Il a une collection complète de formes vectorielles de souffleur de schéma P&ID. Vous trouverez des souffleurs, compresseurs d'air, aspirateurs de fumée, pompes à gaz, ventilateurs ombragé, compresseurs HVAC, souffleurs plastique, souffleurs de pression, ventilateurs de vortex, ventilateurs de tirage, et plus encore.

Symboles de ventilateur de schéma P&ID

Souffleur

est un compresseur rotatif basse pression, notamment dans un four ou un moteur à combustion interne.

Compresseur d'air

est une machine qui augmente la pression de l'air en augmentant sa densité et en délivrant le fluide contre la résistance du système connecté du côté refoulement.

Souffleur à pression

est un ventilateur qui force l'air frais dans une mine, par opposition à celui qui épuise l'air de la mine.

Extracteur de fumée

est un ventilateur conçu pour éliminer la poussière, les fumées, les gaz et autres impuretés nocives de l'air des zones de production.

Comment utiliser les symboles du ventilateur dans le schéma P&ID

Cet ensemble de symboles est inclus dans la catégorie Automatisation industrielle de la bibliothèque de symboles. Lorsque vous démarrez un modèle de dessin Processus P&ID, la bibliothèque de symboles s'ouvre automatiquement. Vous pouvez faire glisser une forme requise de la bibliothèque et la déposer sur la toile. Les formes que vous avez sont des formes vectorielles, qui sont tout à fait personnalisables.

Taille évolutive

Vous êtes autorisé à escalader la forme à n'importe quelle taille sans perte de la résolution d'affichage. Il n'y a plus d'image floue.

modifier la taille de symbole de souffleur

Couleur modifiable

Vous pouvez changer librement les couleurs de remplissage en fonction de votre propre thème.

Conseils: Si vous souhaitez modifier la couleur de remplissage d'une partie d'une forme, vous devez d'abord sélectionner la forme secondaire. Cliquez sur la forme secondaire que vous souhaitez changer de couleur pour quelques fois jusqu'à ce que vous avez sélectionné avec succès (il y aura un cadre de sélection bleu), puis vous pouvez changer cette forme secondaire avec une nouvelle couleur, et avec d'autres parties inchangées. Ou vous pouvez d'abord dégrouper la forme (aller au menu d'Accueil, puis cliquer sur le bouton Dégrouper), et changer la couleur pour n'importe quelle forme secondaire librement.

modifier la couleur de symbole de souffleur

Forme séparable

Vous pouvez extraire les composants de dessin pour créer de nouveaux symboles. Vous devez d'abord dégrouper la forme en cliquant sur le bouton Dégrouper sous l'onglet Accueil.

séparer le symbole de souffleur

Utiliser des symboles du souffleur pour créer un schéma P&ID

Voici quelques exemples illustrant l'utilisation et l'application des symboles de souffleur de schéma P&ID. Les symboles pré-dessinés de schéma P&ID d'Edraw vous offrent un moyen rapide et facile de concevoir des schémas de tuyauterie et instrumentation. Pour découvrir d'autres exemples, vous pouvez visiter exemples de schéma P&ID et exemples de diagramme de flux de procédé.
