Topologie de réseau logique

Diagramme de réseau logique

La topologie du réseau logique est également appelé le signal de topologie. Chaque LAN a une topologie, ou la façon dont les périphériques d'un réseau sont disposées et comment ils communiquent les uns avec les autres. La façon dont les postes de travail sont reliés au réseau par des câbles qui transmettent des données réelles - la structure physique du réseau - est appelée la topologie physique. La topologie logique, en revanche, est la façon dont les signaux agissent sur le support de réseau, ou la façon dont les données transitent par le réseau d'un appareil à l'autre sans avoir égard à l'interconnexion physique des dispositifs.

Logiciel de diagramme de réseau logique

Diagramme de réseau Edraw est idéal pour les ingénieurs de réseau et les concepteurs de réseaux qui ont besoin de dessiner des diagrammes de réseau logiques. Cliquez ici pour télécharger gratuitement Logiciel de diagramme de réseau logique. Ensuite, vous pouvez utiliser le modèle intégré pour créer et présenter vos diagrammes de réseau logiques en quelques minutes.

Logiciel de diagramme de réseau logique

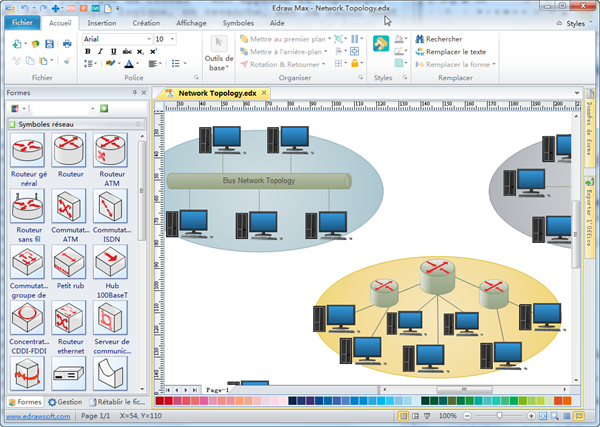

Télécharger gratuitement le logiciel de diagtramme de réseau pour voir tous les exemples

Configurations requises

Fonctionne avec Windows 7, 8, 10, XP, Vista et Citrix

Fonctionne avec 32 et 64 bit Windows

Fonctionne sur Mac OS X 10.2 ou ultérieur

Caractéristiques du logiciel

Edraw est:
  1. meilleur de la race
  2. logiciel vectoriel
  3. un créateur tout-en-un de diagramme qui peut générer plus de 200 sortes de diagrammes
  4. facile à utiliser avec une interface glisser-déposer et l'éditeur pointer-et-cliquer
  5. intégré de façon transparente avec les programmes MS
  6. accompagnée par une pléthore de modèles et des exemples bien conçus et symboles prédéfinis
  7. conçu avec la compatibilité du format large de fichier

Symboles de diagramme de réseau logique

Il a défini des symboles couramment utilisés pour dessiner des diagrammes de réseau logiques. Il suffit de glisser et déposer des symboles pré-dessinés de réseau logique pour la création de réseau d'ordinateur et de périphériques.

Symboles de réseau logique

Symboles de réseau logique

Diagramme de réseau logique - Réseau et Péripheriques

Diagramme de réseau logique - Réseau et Péripheriques

Diagramme de réseau logique - Ordinateurs et Moniteurs

Diagramme de réseau logique - Ordinateurs et Moniteurs

Exemples de diagramme de réseau logique

Lediagramme de réseau logique sera être utilisé pour représenter la façon dont vous les connexions réseau utilisent la couche supérieure de l'OSI, et aideront à comprendre adressant votre adresse IP.

Diagramme de réseau logique

Les topologies logiques sont liés aux protocoles de réseau qui dirigent comment les données se déplacent à travers un réseau. Le protocole Ethernet est un protocole commun de bus logique de topologie. LocalTalk est un bus ou en étoile logique protocole commun de topologie. Token Ring d'IBM est un protocole logique commune de topologie en anneau.

La topologie logique du réseau n'est pas nécessairement la même que sa topologie physique. Par exemple, une paire torsadée Ethernet est une topologie de bus logique dans une mise en page de la topologie physique en étoile. Alors que Token Ring d'IBM est une topologie en anneau logique, il est physiquement installé dans une topologie en étoile.

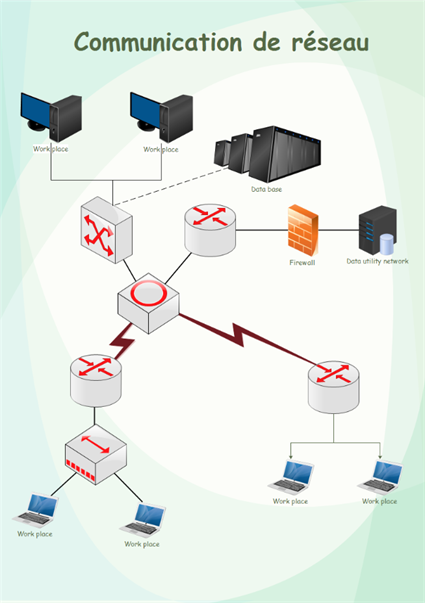

Exemple de diagramme de réseau logique

Exemple de diagramme de réseau logique

Un exemple de diagramme de réseau logique combine les graphiques et les données de réseau à présenter les diagrammes de réseau logistique, les architectures, les flux de processus d'affaires et la conformité.

Exemple de diagramme de réseau de centre de données

Exemple de diagramme de réseau de centre de données

Voir un modèle de diagramme de réseau de centre de données et de tirer le meilleur parti de celui-ci dans vos propres créations. Il sera certainement d'une grande aide.
