Cet article présente des symboles de sécurité pré-dessinés, y compris la barricade, le verrouillage, le pylône de circulation, le panneau d'avertissement, la bande OSHA, le panneau de précaution, le panneau de rendement, le panneau de plancher, etc. Les symboles vectoriels aident à élaborer des diagrammes et des documentations précises et de qualité de présentation.

De la bibliothèque de symboles de sécurité P&ID, vous obtiendrez une grande gamme de symboles de sécurité P&ID de haute qualité. Ces symboles sont des ressources magnifiques lorsque vous créez des schémas tuyauterie et instrumentation. Ici, vous aurez une vue d'ensemble des symboles sur leur apparence et comment les utiliser dans les schémas P&ID.

Symboles de sécurité

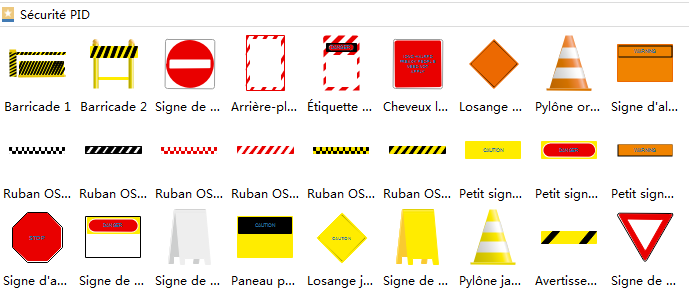

L'image suivante montre une capture d'écran de la bibliothèque de symboles de sécurité dans Edraw. Il a une collection complète des formes de sécuritér P&ID vectorielles. Vous trouverez la barricade, l'étiquette de verrouillage, le pylône de trafic, le panneau d'avertissement, le ruban d'OSHA, le signe de prudence, le signe de rendement, le signe de stand de plancher, etc.

Symboles de sécurité de schéma P&ID

Nom
Symbole
Usage
Barricade
Barricade

est tout objet ou structure qui crée une barrière ou un obstacle pour contrôler, bloquer le passage ou forcer le flux de trafic dans la direction désirée.

Bande OSHA
bande OSHA
est un ruban de couleur vive utilisé pour avertir ou attirer l'attention des passants d'une zone ou d'une situation contenant un risque possible.
Pylône
pylône
est un marqueur en forme de cône qui est placé sur les routes ou les sentiers pour rediriger temporairement la circulation.

Comment utiliser les symboles de sécurité

Cet ensemble de symboles est inclus dans la catégorie Automatisation industrielle de la bibliothèque de symboles. Lorsque vous démarrez un modèle de dessin Processus P&ID, la bibliothèque de symboles s'ouvre automatiquement. Vous pouvez faire glisser une forme requise de la bibliothèque et la déposer sur la toile.

Les formes que vous avez sont des graphiques vectoriels, qui sont hautement personnalisables.

Taille évolutive

Vous êtes autorisé à escalader la forme à n'importe quelle taille sans perte de la résolution d'affichage. Il n'y a plus d'image floue.

modifier la taille de symboles de sécurité

Couleur modifiable

Vous pouvez changer librement les couleurs de remplissage en fonction de votre propre thème.

Conseils:

Si vous souhaitez modifier la couleur de remplissage d'une partie d'une forme, vous devez d'abord sélectionner la forme secondaire. Cliquez sur la forme secondaire que vous souhaitez changer de couleur pour quelques fois jusqu'à ce que vous avez sélectionné avec succès (il y aura un cadre de sélection bleu), puis vous pouvez changer cette forme de sous avec une nouvelle couleur, et avec d'autres parties inchangées.

Ou vous pouvez d'abord dégrouper la forme (aller au menu Accueil, puis cliquer sur le bouton Dégrouper), et changer la couleur pour n'importe quelle forme secondaire librement.

Changer la couleur des symboles de sécurité

Forme séparable

Vous pouvez extraire les composants de dessin pour créer de nouveaux symboles. Pour ce faire, vous devez d'abord cliquer sur le bouton Dégrouper pour dégrouper la forme sous le menu Accueil.

symboles de sécurité sont séparables

Pour vous aider à mieux comprendre les symboles de tuyauterie et d'instrumentation, vous pouvez cliquez pour voir les page d'exemples de schéma P&ID et d'exemples de schéma de procédé de voir un large éventail d'exemples.

Catégories des symboles P&ID

  1. Conduit

  2. Vannes

  3. Pompes

  4. Moteurs

  5. Mélangeurs

  6. Bâtiments

  7. Tour

  8. Fils et câbles

  9. Manipulation des matériaux

  10. Mètres

  11. Machines

  1. Chimie

  2. Chauffage des procédés

  3. Refroidissement des procédés

  4. Traitement des eaux usées

  5. Traitement des aliments

  6. Lumières

  7. Source d'alimentation

  8. Conteneurs

  9. Industrie

  10. Débitmètres

  1. CVC

  2. Logistique

  3. Sécurité

  4. Souffleurs

  5. Réchauffeurs

  6. Installations d'usines

  7. Chaudières

  8. Claviers d'ordinateur

  9. Symboles électriques

  10. Réservoirs
