Logiciel de création de diagrammes UML parfaite avec des exemples et des modèles riches. Edraw est idéal pour les concepteurs de logiciel et les développeurs de logiciel qui ont besoin de dessiner des diagrammes UML.

Le diagramme UML Edraw est idéal pour les développeurs de logiciels et les gestionnaires de programmes qui ont besoin d'illustrer et d'interpréter des rapports d'applications logicielles, les actions et les connexions en utilisant la notation UML - Unified Modeling Language.

Créer des diagrammes UML professionnels avec un temps minimum

diagrammes UML

Edraw est un nouvel outil de dessin de diagramme UML pour les ingénieurs et concepteurs logiciels. Edraw le rend facile à dessiner votre diagramme de modèle UML, COM et OLE, diagramme de modèle de flux de données, Cas d'utilisation - Jacobson, SSADM , Nassi-Shneiderman, Booch OOD, ROOM, Yourdon et Coad, Shlaer-Mellor OOA, structure de programme, Application d'enterprise, Cas d'utilisation - UML, Séquence - UML, Activité - UML, Diagramme de collaboration - UML, Composants - UML, Déploiement - UML et Paquetages - UML.

Cliquez pour vour une liste de toute sorte d'exempels de diagramme UML

Télécharger gratuitement ce logiciel pour voir tous les exemples

Les types et les modèles de diagramme UML

Les modèles de diagramme UML Edraw fournit un support complet pour la création de modèles (modèle: une abstraction d'un système modélisé qui spécifie le système modélisé à partir d'un certain point de vue et à un certain niveau d'abstraction.) orientés objet de systèmes logiciels complexes.

Cas d'utilisation - UML

Un diagramme des cas d'utilisation UML résume certaines des relations entre les cas d'utilisation, des acteurs et des systèmes. Un diagramme des cas d'utilisation peut décrire les différents types d'utilisateurs d'un système et les différentes façons dont ils interagissent avec le système. Ce type de diagramme est généralement utilisé en conjonction avec le cas d'utilisation de données textuelles et sera souvent accompagné par d'autres types de diagrammes ainsi.

Avec le diagramme des cas d'utilisation UML Edraw, vous pouvez facilement discuter et de communiquer les scénarios dans lesquels votre système ou application interagit avec des personnes, des organisations ou des systèmes externes; les objectifs qu'elle aide les acteurs à atteindre; la portée de votre système.

Dans les premières étapes de développement d'un projet, utilisez le diagramme Cas d'utilisation (Cas d'utilisation: interactions entre le système et les utilisateurs (et autres systèmes externes). Il aide dans la visualisation des exigences / besoins.) pour décrire les activités et les motivations réelles. Vous pouvez affiner les diagrammes dans les étapes ultérieures pour refléter l'interface utilisateur et les détails de conception.

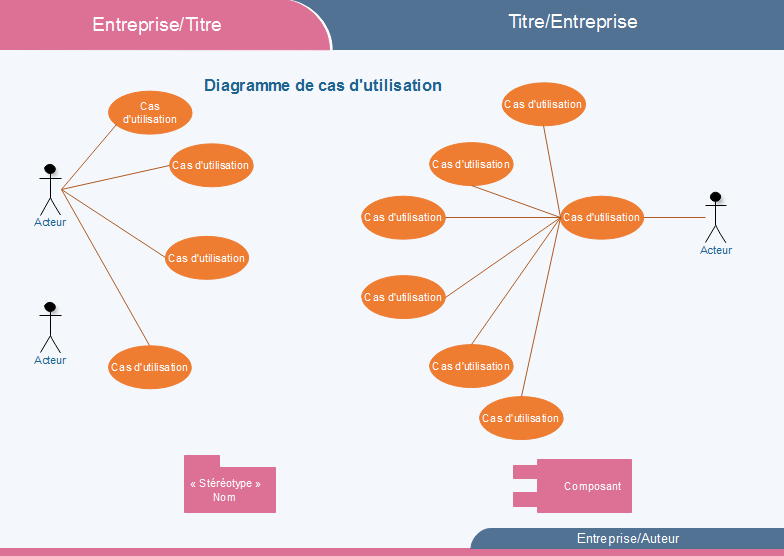

exemples des cas d'utilisation

Diagramme des paquetages - UML

Le diagramme des paquetages UML est un diagramme des paquetages UML organisant les éléments d'un système en groupes liés à minimiser les dépendances entre eux. On y voit les dépendances entre les paquets qui forment un modèle. Les diagrammes des paquetages sont utilisés pour refléter l'organisation de forfaits et de leurs éléments. L'utilisation la plus courante pour les diagrammes des packages est d'organiser les diagrammes de cas et les diagrammes de classes.

Les diagrammes UML Edraw vous permettent d'organiser les éléments du modèle en groupes, ce qui rend votre diagramme UML simple et plus facile à comprendre. De plus, le diagrammes UML Edraw vous aide à organiser et à organiser les éléments du modèle et des diagrammes en groupes logiques, à travers lequel vous pouvez gérer un bloc de données de projet ensemble.

Utilisez le paquetage (Diagramme des paquetages : rassemblement d'éléments de modélisation par exemple pour les distribuer entre membres de l'équipe de développement .) est un système informatique peut aisément contenir des centaines de classes ou d'éléments de modélisation. Pour gérer cette complexité, UML fournit le concept de paquetage (en anglais, package) qui organise un espace de nommage (en anglais, name space).

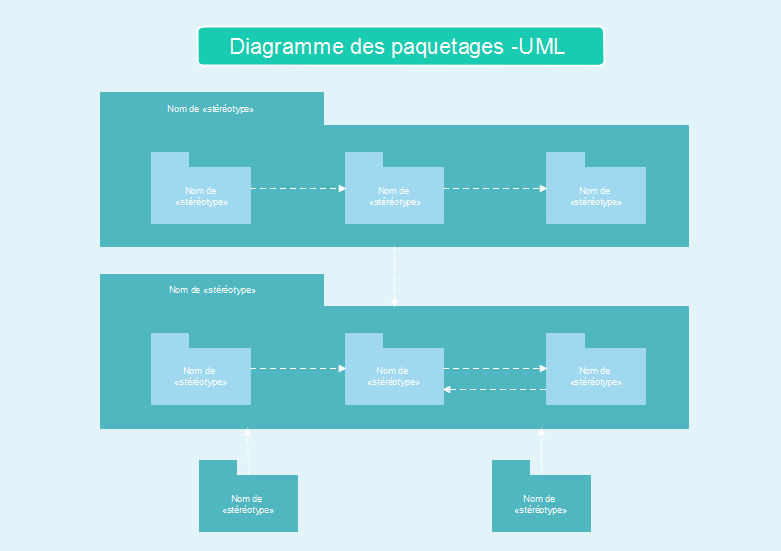

Diagramme des paquetages

Diagramme d'activité - UML

Le diagramme d'activité UML est un diagramme important dans UML pour décrire les aspects dynamiques du système. Le diagramme d'activité UML est essentiellement un diagramme de flux et elle illustre le caractère dynamique d'un système. Dans UML, un diagramme d'activité est utilisé pour afficher la séquence des activités.

Les diagrammes d'activité UML sont utiles pour la modélisation d'entreprise où ils sont utilisés pour détailler les processus impliqués dans les activités commerciales. Les diagrammes d'activités UML Edraw vous permettront de penser plus fonctionnellement en vous aidant à décrire le flux du contrôle du système cible, la méthode, la fonction ou le fonctionnement des logiciels, etc.

Utilisez un diagramme d'activité (Diagramme d'activité : séquence et parallélisme dans les activités du système ; autrement dit, modélisation des processus métier avec les échanges de données.) pour décrire le comportement interne d'une méthode et de représenter un flux entraîné par des actions générées internes.

Diagramme d'activité

Diagramme de classe UML

Diagramme de classes UML est un type de diagramme de structure statique qui décrit la structure statique d'un système. Il est utilisé à la fois pour la modélisation conceptuelle générale et la modélisation détaillée. Les classes représentent une abstraction des entités et associations représentent les relations entre les classes.

Le diagramme de classe UML peut également être utilisé pour la modélisation de données. Un diagramme de classes UML décrit les structures d'objets et d'information utilisés par votre application, à la fois en interne et en communication avec ses utilisateurs. Il décrit les informations sans référence à une mise en oeuvre particulière. Ses classes et ses relations peuvent être mises en œuvre dans de nombreuses façons, telles que les tables de base de données, les noeuds XML, ou les compositions d'objets logiciels.

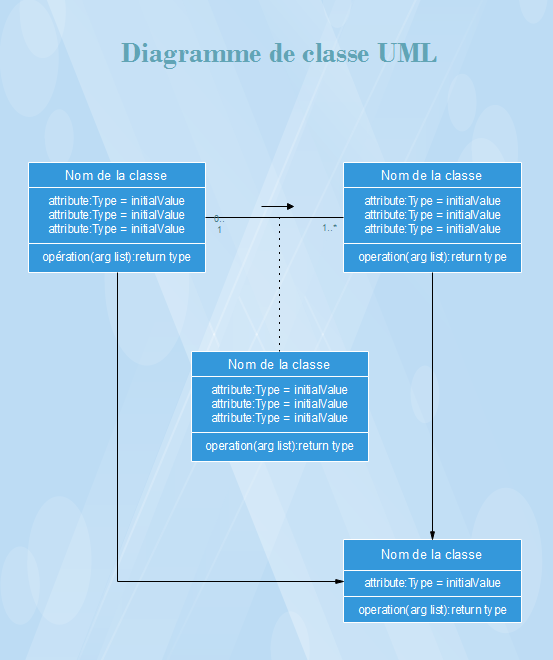

Diagramme de clasee UML

Diagramme d'états-transitions - UML

Le diagramme d'état UML, aussi connu comme machine d'état UML, définit les différents états d'un objet au cours de sa durée de vie. Un état simule le flux dynamique du contrôle d'un état à l'intérieur d'un système. Un diagramme états-transitions UML est utilisé pour transmettre et inverser l'ingénierie d'un système et l'objectif principal est de modéliser un système réactif.

Le terme "état UML" peut se référer à deux types de machines d'état: le diagramme états-transitions comportementale et le diagramme états-transitions protocole. Les diagrammes états-transitions comportementaux peuvent être utilisés pour modéliser le comportement des entités individuelles. Le diagramme états-transitions protocole sont utilisés pour exprimer des protocoles d'utilisation et peuvent être utilisés pour spécifier les scénarios d'utilisation juridiques des classificateurs, les interfaces et les ports.

Utilisez un diagramme a l'état (Diagramme d'états-transitions : états des classes à travers leur cycle de vie (de la création / instanciation des objets à leur destruction) et les événements qui provoquent les transitions / changements d'états)pour montrer la séquence d'états d'un objet passe par au cours de sa vie.

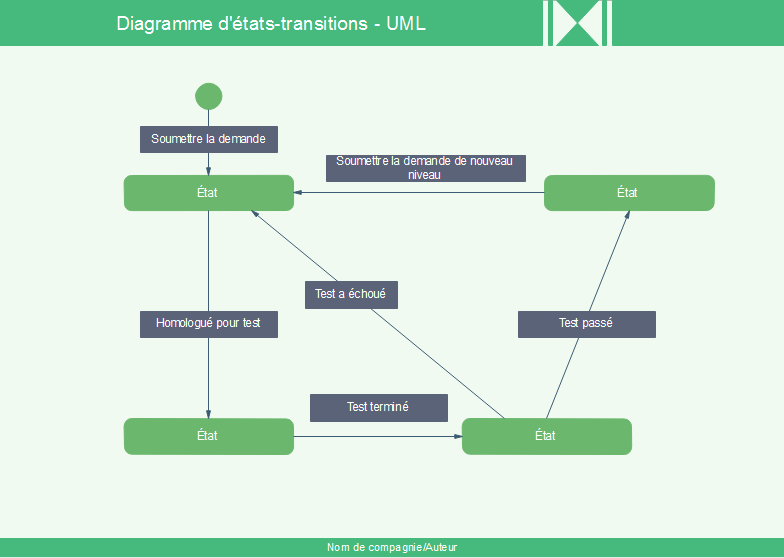

Diagramme d'états-transitions

Diagramme de séquence - UML

Un diagramme de séquence UML est un diagramme d'interaction qui montre comment les procédés fonctionnent avec l'autre et dans quel ordre. Les diagrammes de séquence UML sont utilisés pour montrer comment les objets interagissent dans une situation donnée. Une caractéristique importante d'un diagramme de séquence est que le temps passe de haut en bas, à savoir, l'interaction commence près de la partie supérieure du diagramme et se termine à la partie inférieure.

Tout comme le diagramme de classe, les développeurs pensent généralement les diagrammes de séquence UML étaient destinées exclusivement pour eux. Cependant, le personnel de l'entreprise d'une organisation peut trouver des diagrammes de séquence utile de communiquer la façon dont l'entreprise travaille actuellement en montrant comment les différents objets métier interagissent. Les diagrammes de séquence UML sont bons à montrer les objets qui communiquent avec d'autres objets; et quels messages déclencher ces communications.

Utilisez un diagramme de séquence - UML pour montrer les acteurs ou les objets participant à une interaction et les événements qu'ils génèrent disposés dans une séquence temporelle.

Diagramme de séquence - UML

Diagramme de collaboration - UML

Les modèles de diagramme de collaboration UML affichent comment les objets sont impliqués dans un interagissent scénario, à chaque objet instanciation d'une classe particulière dans le système. Un diagramme de collaboration décrit les interactions entre les objets en termes de messages séquencés. Un diagramme de collaboration UML utilise la disposition à forme libre des objets et des liens comme celui utilisé dans les diagrammes de l'objet. Les diagrammes de collaboration UML offrent une meilleure vue d'un scénario où un modeleur est d'essayer de comprendre tous les effets sur un objet donné, ainsi ils sont donc bons pour la conception procédurale.

Utilisez un diagramme de collaboration (Diagramme de collaboration : un diagramme d'interaction qui montre, pour l'événement d'un système décrit par un cas d'utilisation, comment un groupe d'objets de collaborer avec l'autre.) pour montrer les relations entre les rôles d'objets tels que l'ensemble des messages échangés entre les objets pour obtenir une opération ou un résultat.

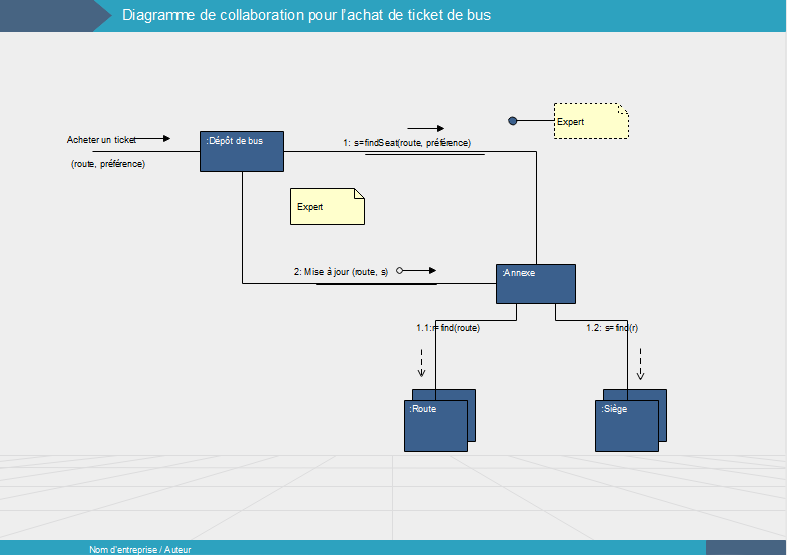

Diagramme de collaboration - UML

Diagramme de composants - UML

Un diagramme de composants UML montre les composants, les interfaces fournies et requises, les ports, et les relations entre eux. Les diagrammes de composants UML offrent aux gens un format naturel de commencer la modélisation d'une solution et permettent aux gens de vérifier la fonctionnalité requise d'un système. Un diagramme de composants UML a un niveau d'abstraction plus élevé que celui d'un diagramme de classes UML.

Les développeurs trouvent que le diagramme de composants est utile car il leur offre une vue architecturel de niveau supérieur du système qu'ils seront en train de construire, alors que les administrateurs du système trouvent que les diagrammes de composants utiles parce qu'ils obtiennent une vue rapide des composants logiciels logiques. Les diagrammes de composants sont utilisés pour modéliser les aspects physiques d'un système et pour visualiser l'organisation et les relations entre les composants d'un système. Ces diagrammes de composants UML sont également utilisés pour rendre les systèmes exécutables.

Utilisez un diagramme de composants (Diagramme de composants : rassemblements de classes ou de composants tels que vus par l'équipe de développement pour décomposer le système en parties de logiciel gérables (du point de vue développement en gestion de projet).) pour partitionner un système avec les composants cohésifs et montrer la structure du code lui-même.

diagramme des composants

Diagramme de déploiement - UML

Le diagramme de déploiement UML montre l'architecture d'exécution de systèmes qui représentent l'affectation (déploiement) des artefacts logiciels à des cibles de déploiement. Il est utilisé pour visualiser la topologie des composants physiques d'un système dans lequel les composants logiciels sont déployés. Les diagrammes de déploiement sont très utiles pour décrire les composants matériels où les composants logiciels sont déployés. Le diagramme de déploiement permet également de modéliser l'aspect physique d'un système du logiciel orienté objet.

Avec diagramme de déploiement UML Edraw, vous pouvez facilement modéliser la topologie du matériel d'un système, un système embarqué, des détails du matériel pour un système client / serveur et des détails du matériel d'une application distribuée.

Utilisez un diagramme de déploiement (Diagramme de déploiement : unités d'installation, de configuration et de déploiement du produit fini sur un parc de machines.) pour montrer la structure du système d'exécution et pour discuter sur la façon dont les éléments matériels et logiciels qui composent une application. Ces deux buts seront être configurés et déployés.

Diagramme de déploiement - UML
