Un symbole électrique dans un schéma est un signe graphique normalisé qui représente un composant, une liaison ou une fonction électrique.
Il sert à lire, dessiner et vérifier un circuit sans devoir décrire chaque élément en toutes lettres. Dans un schéma électrique, la clarté des symboles est essentielle pour éviter les erreurs d’interprétation.
Pour créer rapidement un schéma lisible avec une bibliothèque de symboles déjà prête, le moyen le plus simple consiste à utiliser EdrawMax sous Linux, puis à organiser les composants par glisser-déposer.
Dans cet article :
Résumé rapide :
- Un symbole électrique représente un composant ou une fonction dans un circuit.
- Les symboles les plus courants incluent la batterie, la résistance, le condensateur, le fusible et l’interrupteur.
- Un bon schéma électrique doit être lisible, cohérent et correctement annoté.
- Sous Linux, une bibliothèque de symboles intégrée fait gagner du temps à la création.
- EdrawMax permet de créer, annoter, partager et exporter un schéma électrique depuis Linux.
Que signifie un symbole électrique dans un schéma ?
Un symbole électrique est une représentation graphique simplifiée d’un composant de circuit.
Il permet de lire un schéma plus vite, de normaliser la documentation technique et d’éviter les ambiguïtés entre les personnes qui conçoivent, installent ou vérifient un système électrique.
Le schéma électrique est une représentation picturale du circuit électrique. Le schéma électrique utilise des formes simplifiées pour représenter les composants du circuit et les connexions entre les périphériques. Edraw peut être utilisé comme un logiciel de schéma électrique rapide et efficace sur Linux.
Un bon schéma ne montre pas seulement des composants. Il montre aussi la logique des connexions, les points d’alimentation, les commandes, les protections et les chemins de circulation du courant.
Autrement dit, les symboles électriques ne servent pas seulement à dessiner. Ils servent aussi à expliquer le fonctionnement d’un circuit.
Idéal pour :
les ingénieurs, étudiants, techniciens, chercheurs et utilisateurs Linux qui doivent concevoir ou documenter un circuit.
À éviter si :
vous cherchez uniquement un dessin libre sans logique technique ni conventions de lecture.
Quels sont les symboles électriques les plus utilisés ?
Les symboles électriques les plus courants correspondent aux composants de base d’un circuit.
Ce sont généralement la batterie, la résistance, le condensateur, le fusible, l’interrupteur, le relais, la lampe, la masse et différentes bornes de connexion.
| Symbole électrique | À quoi il sert | Où on le retrouve souvent |
|---|---|---|
| Batterie / source | Fournit l’alimentation | Circuits d’alimentation, électronique simple |
| Résistance | Limite ou ajuste le courant | Cartes électroniques, montages de contrôle |
| Condensateur | Stocke temporairement l’énergie | Filtres, temporisations, alimentations |
| Fusible | Protège contre les surintensités | Tableaux, systèmes de sécurité |
| Interrupteur | Ouvre ou ferme le circuit | Commandes manuelles |
| Relais | Commande un circuit par un autre | Automatisme, contrôle industriel |
| Lampe | Indique ou éclaire | Signalisation, éclairage |
| Masse | Référence commune du circuit | Schémas électroniques et électriques |

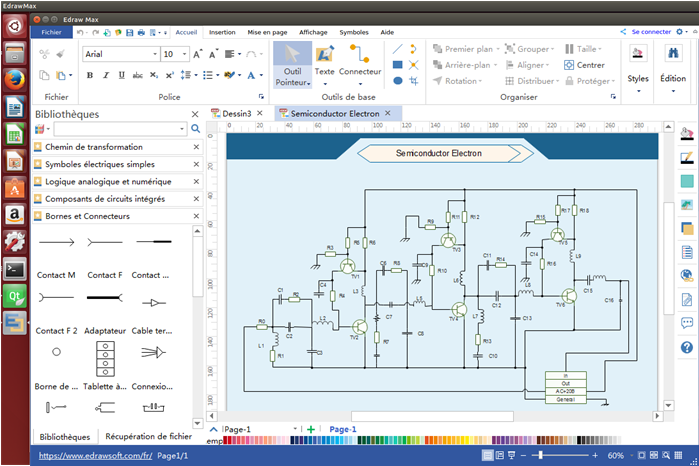

Vous trouverez ci-dessous une capture d'écran de la bibliothèque de symboles électriques. Il comprend les composants électriques tels que la batterie, le résistant, le condensateur, le fusible, l'inductance, etc. Il y a beaucoup plus de bibliothèques de symboles électriques dans le programme. Voir plus de symboles de schémas électriques.
Une bonne pratique consiste à regrouper les symboles par famille avant de dessiner : alimentation, protection, commande, signalisation et connexion.
Pour éviter les erreurs, choisissez une bibliothèque cohérente au lieu de mélanger plusieurs styles de symboles dans le même schéma.
Recommandation :
Si vous devez créer souvent des schémas sous Linux, une solution plus fiable consiste à partir d’une bibliothèque prête à l’emploi dans EdrawMax plutôt qu’à redessiner chaque symbole manuellement.
Comment créer un schéma électrique sous Linux ?
Créer un schéma électrique sous Linux consiste à choisir un modèle, placer les bons symboles, connecter les composants puis annoter le circuit.
Le plus efficace est de travailler dans un outil qui propose déjà les symboles et les connecteurs adaptés, afin de gagner du temps et d’éviter les oublis.
Introduction courte - Logiciel de schéma électrique pour Linux
Le logiciel de schéma électrique Edraw est parfait pour les utilisateurs qui travaillent sur des systèmes Linux pour concevoir des schémas électriques professionnels. Edraw vous offre un ensemble des symboles de schéma électrique, les utilisateurs ont besoin de faire glisser et déposer les symboles de la bibliothèque pour créer les circuits électriques. C'est un excellent outil pour les ingénieurs, les scientifiques ou les chercheurs de dessiner des schémas électriques.
Configuration système requise:
Travaillez sur des distributions Linux telles que Debian, Ubuntu, Fedora, CentOS, OpenSUSE, Mint, Knoppix, RedHat, Gentoo et plus.
Guide simple - Créer un schéma électrique sur Linux
Suivez les étapes simples ci-dessous et créez votre diagramme électrique sur Linux avec quelques clics de souris.

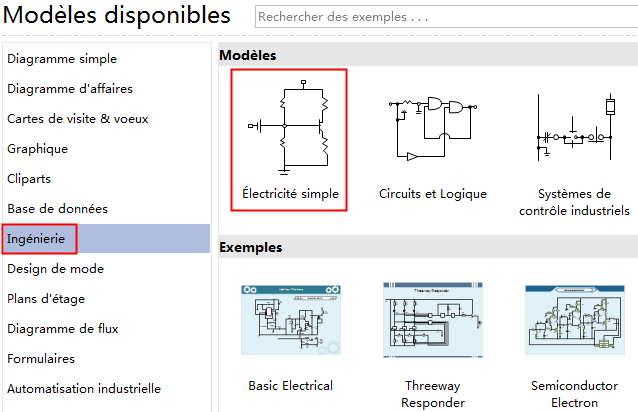

Étape 1. Démarrez Edraw, accédez au menu Fichier, pointez à Ingénierie, puis double cliquez sur l'icône de modèles de Électricité simple.
Étape 2. Faites glisser et déposez les symboles requis des bibliothèques de symboles électriques à gauche du canevas. Ouvrez plus de bibliothèques de symboles en cliquant sur l'icône de la Bibliothèque. Fermez les bibliothèques de symboles dont vous n'avez pas besoin.
Étape 3. Connectez les composants avec les câbles. La caractéristique Coller automatiquement vous permet d'aligner l'objet avec précision et collez-les avec les points de connexion (petit X bleu).
Étape 4. Ajoutez du texte et des annotations. Cliquez sur le bouton Texte pour dessiner de nouveaux blocs de texte n'importe où sur le canevas.

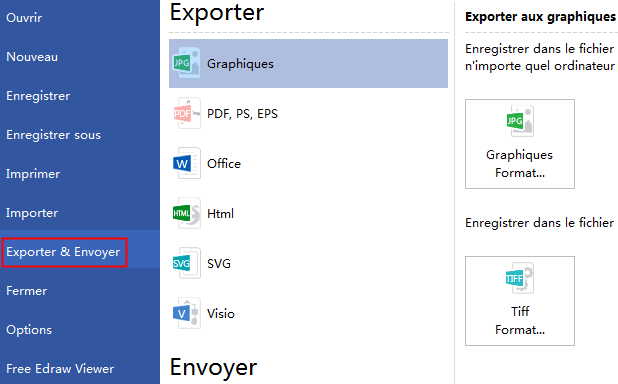

Étape 5. Exportez ou partagez votre schéma électrique. Accédez au menu Fichier, et cliquez sur Exporter et Envoyer. Vous pouvez choisir un format de fichier à partir des options d'exportation.
| Étape | Action | Objectif |
|---|---|---|
| 1 | Choisir un modèle | Partir d’une structure déjà claire |
| 2 | Ajouter les symboles | Construire le circuit rapidement |
| 3 | Relier les composants | Représenter le fonctionnement du système |
| 4 | Ajouter annotations et textes | Faciliter la lecture et la maintenance |
| 5 | Exporter ou partager | Diffuser le schéma à l’équipe ou au client |
Pourquoi utiliser un logiciel de schéma électrique sur Linux ?
Un logiciel dédié sous Linux permet de dessiner plus vite, de mieux organiser les symboles et de produire un schéma plus propre qu’un dessin manuel.
Il devient particulièrement utile quand vous devez créer plusieurs versions, annoter des circuits ou collaborer avec d’autres personnes.
Caractéristiques du logiciel de schéma électrique Linux
Ces fonctions sont utiles si vous devez expliquer un schéma, corriger un montage, documenter une installation ou préparer un support de maintenance.
Le fait de pouvoir créer de nouveaux symboles est aussi pratique lorsque vous travaillez sur des équipements spécifiques ou des conventions internes.
Idéal pour :
les utilisateurs Linux qui ont besoin d’un flux de travail visuel, d’une bibliothèque de symboles et d’exports faciles.
À éviter si :
vous cherchez uniquement à afficher une image statique sans modification ni annotation.
Télécharger gratuitement le logiciel de schéma électrique pour créer des schémas électriques sur Linux:
Quelles questions reviennent le plus souvent ?
Les recherches sur les symboles électriques concernent surtout leur signification, leur usage pratique et le choix d’un outil pour les dessiner.
Un symbole électrique et un schéma électrique, est-ce la même chose ?
Non. Le symbole est l’élément graphique unitaire, alors que le schéma électrique est l’ensemble organisé des symboles et des connexions.
Peut-on créer un schéma électrique complet sous Linux ?
Oui. Avec un logiciel adapté, vous pouvez créer, modifier, annoter et exporter un schéma électrique complet sous Linux.
Où trouver une bibliothèque de symboles électriques ?
Les bibliothèques intégrées d’EdrawMax couvrent de nombreux composants standards. Vous pouvez aussi consulter plus de symboles de schémas électriques.
Pourquoi utiliser des symboles normalisés ?
Parce qu’ils facilitent la lecture, réduisent les erreurs de compréhension et rendent le schéma plus universel pour les équipes techniques.
Quel type de schéma peut-on créer avec ces symboles ?
Vous pouvez réaliser des schémas de câblage, des schémas électriques généraux, des schémas de périphériques électroniques et d’autres variantes liées à l’ingénierie électrique.
Exemples de schéma électrique
Voici quelques exemples de schémas électriques réalisés par le logiciel de schéma électrique Edraw. Cliquez sur les images, vous pouvez télécharger le fichier original et les réutiliser dans votre propre dessin.
Schéma de câblage électrique
Voici un exemple de schéma de câblage électrique que vous pouvez télécharger et utiliser.
Schéma électrique
Vous voulez créer votre propre schéma électrique comme celui-ci sur Linux? C'est plutôt simple avec notre logiciel de schéma électrique.
Schéma de périphérique électronique
Cet exemple de modèle schéma de périphérique électronique est présenté ici pour les utilisateurs à télécharger et à personnaliser.
