Un symbole informatique désigne une icône utilisée dans un schéma pour représenter un élément technique : ordinateur, serveur, routeur, switch, modem, pare-feu, périphérique, cloud Internet ou connexion réseau. La signification d'un symbole Internet dépend du contexte du diagramme : un nuage peut représenter Internet, un réseau externe, un service cloud ou une zone hors de l'infrastructure interne.
Cette page explique les principaux symboles informatiques utilisés dans les diagrammes de réseau, leur rôle dans une architecture informatique et la manière de les utiliser dans EdrawMax pour créer un plan réseau, une carte d'infrastructure ou un schéma logique.
Réponse rapide : dans un diagramme réseau, l'ordinateur représente un poste utilisateur, le serveur représente une ressource ou une application partagée, le routeur relie plusieurs réseaux, le switch connecte les appareils d'un même réseau local, le modem relie le réseau au fournisseur d'accès, et le nuage Internet symbolise généralement le réseau externe ou les services en ligne.
Que signifient les symboles informatiques dans un schéma réseau ?
Les symboles informatiques servent à transformer une infrastructure technique en représentation visuelle. Au lieu de décrire un réseau uniquement avec du texte, on utilise des icônes pour indiquer les postes, serveurs, périphériques, connexions, services Internet et équipements de communication. Cela permet à une équipe informatique, à un client ou à un technicien de comprendre rapidement la structure du réseau.
Dessinez des diagrammes de réseau informatique, des dessins, des schémas et des cartes de réseau avec Edraw en peu de temps. Les symboles de réseau pré-dessinés représentant les ordinateurs, les périphériques de réseau et les connecteurs intelligents vous permettent de créer des diagrammes et des documents précis. Les bibliothèques peuvent inclure des formes pour les serveurs, concentrateurs, commutateurs, imprimantes, ordinateurs centraux, plaques frontales, routeurs, télécommunications, Internet sans fil, alimentation, stockage et autres équipements.
Pourquoi un symbole informatique doit-il être accompagné d'une légende ?
Un même symbole peut changer légèrement de sens selon le contexte. Par exemple, un nuage peut représenter Internet, un fournisseur cloud ou une zone externe. Une icône de serveur peut représenter un serveur web, un serveur de fichiers, un serveur d'application ou un serveur de base de données. Une légende courte évite les ambiguïtés et rend le diagramme exploitable même pour une personne qui n'a pas participé à sa création.
| Symbole | Signification fréquente | Utilisation dans le schéma |
|---|---|---|
| Ordinateur | Poste utilisateur ou client | Montrer où se connectent les utilisateurs finaux. |
| Serveur | Ressource partagée ou application | Identifier les services centraux du réseau. |
| Routeur | Passerelle entre réseaux | Relier réseau local, Internet ou sites distants. |
| Commutateur | Connexion d'appareils sur un réseau local | Structurer les connexions LAN. |
| Nuage Internet | Internet, cloud ou réseau externe | Séparer l'infrastructure interne de l'extérieur. |
Quels symboles représentent Internet, le routeur et le réseau local ?
Les symboles les plus recherchés dans un diagramme réseau sont souvent ceux qui expliquent le lien entre le réseau local et Internet : routeur, modem, switch, hub, nuage Internet, Ethernet, bus, anneau ou réseau en étoile. Ils indiquent comment les données circulent et où se trouvent les limites du réseau.
Quels symboles de réseau et de périphériques faut-il connaître ?

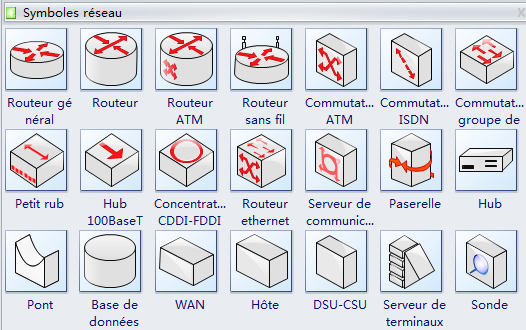

Réseau et périphériques
Ethernet sert de base pour la norme IEEE 802.3, qui spécifie les couches physiques et les couches logicielles inférieures d'un réseau local câblé.
Bus direct est un agencement dans un réseau local dans lequel chaque nœud est connecté à un câble principal ou à un lien appelé bus.
Anneau FDDI est une norme pour la transmission de données dans un réseau local qui utilise la fibre optique comme support physique sous-jacent standard.
Réseau en étoile est un réseau local dans lequel tous les nœuds sont directement reliés à un ordinateur central ou à un équipement central commun.
Routeur est un dispositif qui transmet les paquets de données entre les réseaux informatiques et crée une interconnexion entre plusieurs réseaux.
Pont aide à filtrer le trafic de données à une limite du réseau et à réduire la quantité de trafic sur un réseau local en le divisant en deux segments.
Interrupteur ou commutateur est utilisé pour joindre plusieurs ordinateurs à une couche de protocole réseau de bas niveau. Dans un contexte réseau moderne, on parle plus souvent de switch.
Mainframe est un gros ordinateur conçu pour traiter de grands volumes d'opérations.
Super ordinateur est un ordinateur situé à la ligne de front de la capacité de traitement contemporain.
Nuage Internet désigne la partie externe du réseau ou le point de démarcation entre ce qui relève de l'infrastructure interne et ce qui relève du fournisseur ou d'un service distant.
Concentrateur joint plusieurs dispositifs de réseau pour former un segment de réseau unique.
Modem module un signal porteur analogique pour coder des informations numériques et démodule un tel signal pour décoder l'information transmise.
Quelle est la différence entre routeur, switch, hub et modem ?
Le routeur relie plusieurs réseaux, le switch connecte plusieurs appareils sur un même réseau local, le hub diffuse le trafic vers plusieurs ports sans la même intelligence de gestion, et le modem assure généralement la liaison avec le fournisseur d'accès ou le support de transmission. Dans un schéma réseau clair, ces symboles ne doivent donc pas être utilisés comme des synonymes.
Quels symboles décrivent les équipements physiques et logiques ?
Un diagramme informatique peut être physique ou logique. Un diagramme physique montre les appareils, câbles, racks, ports, routeurs et serveurs réels. Un diagramme logique montre plutôt les relations : segments réseau, flux, sous-réseaux, services, zones Internet, dépendances et chemins de communication.
Quels symboles représentent les périphériques de réseau physique ?

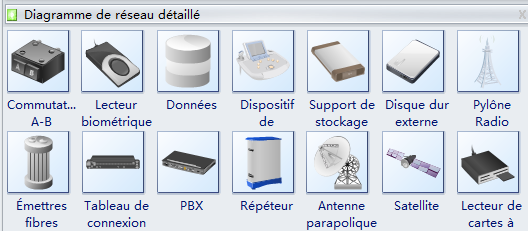

Symboles de périphériques de réseau physique
Commutateur A-B est un dispositif utilisé pour diviser le signal entre le câble et l'antenne ou d'autres entrées.
Dispositifs de diagnostics sont utilisés dans le diagnostic et le dépannage des problèmes de réseau. Ces outils peuvent vérifier la disponibilité, la route, la santé et l'état d'un système en réseau en utilisant des protocoles tels que ICMP ou SNMP.
Lecteur biométrique est une forme courante de dispositif de sécurité biométrique.
Répéteur est utilisé dans des systèmes de transmission pour régénérer des signaux numériques distordus par la perte de transmission.
Serveur Web XML est un dispositif spécial de réseau utilisé pour sécuriser, gérer ou arbitrer le trafic XML.
Émetteur fibre optique est un dispositif qui comprend une électronique de LED ou une source laser et un conditionnement du signal utilisé pour injecter un signal dans la fibre.
Quels symboles appartiennent au réseau logique ?
Symboles de réseau logique
Les symboles les plus couramment utilisés pour représenter des diagrammes de réseau logiques sont présentés ci-dessous.
Les symboles logiques sont utiles lorsque vous voulez expliquer la structure du système sans détailler chaque câble. Ils sont particulièrement adaptés aux architectures Internet, aux réseaux d'entreprise, aux connexions cloud, aux diagrammes de sécurité et aux plans de migration.
Quels symboles utiliser pour les ordinateurs, moniteurs et serveurs ?
Les ordinateurs, moniteurs et serveurs sont les symboles les plus visibles dans un schéma informatique. Ils indiquent qui utilise le réseau, où les ressources sont hébergées et comment les machines communiquent entre elles. Pour rendre un plan plus lisible, il est conseillé de distinguer clairement les postes clients, les serveurs et les équipements réseau.
Quels symboles représentent les ordinateurs et les moniteurs ?

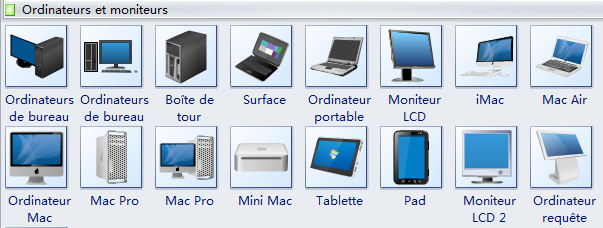

Symboles des ordinateurs et des moniteurs
Les symboles les plus courants utilisés pour représenter les ordinateurs et moniteurs sont présentés ci-dessous.
Un ordinateur de bureau ou un moniteur peut représenter un utilisateur, un poste de travail, un terminal d'administration ou un point d'accès à une application. Dans une carte de réseau, ce symbole est souvent placé en bordure du schéma, relié à un switch ou à une zone Wi-Fi.
Quels symboles représentent les serveurs ?
Symboles de serveurs
Les symboles les plus répandus pour représenter les serveurs sont indiqués ci-dessous.
Un serveur peut représenter un serveur web, un serveur de fichiers, un serveur d'impression, un serveur d'application, un serveur de base de données ou une ressource centralisée. Si plusieurs serveurs sont présents dans le même diagramme, ajoutez un libellé court pour préciser leur rôle et éviter une lecture trop générique.
Comment créer un diagramme réseau avec EdrawMax ?
Pour créer un diagramme réseau lisible, partez d'abord de l'objectif du schéma : expliquer une architecture Internet, documenter un réseau local, présenter un plan de migration, montrer les serveurs ou cartographier les équipements. Ensuite, utilisez des symboles cohérents et une légende courte.
Comment utiliser les symboles informatiques dans EdrawMax ?
- Choisissez le type de diagramme. Sélectionnez un modèle de réseau informatique, de réseau logique, de topologie ou d'architecture selon le besoin.
- Ajoutez les symboles principaux. Placez les ordinateurs, serveurs, routeurs, switches, modems, nuages Internet et périphériques depuis la bibliothèque de symboles.
- Reliez les éléments. Utilisez les connecteurs pour montrer les flux, les liens Ethernet, les connexions Internet ou les relations entre zones réseau.
- Nommez les équipements. Ajoutez des libellés simples : Routeur principal, Serveur web, Switch étage 1, Internet, Cloud, Poste client.
- Vérifiez la lecture. Un bon schéma doit permettre de comprendre le rôle de chaque symbole sans longue explication externe.
Vous avez besoin de symboles de réseau pour vos diagrammes ? Ces symboles de réseau sont faciles à insérer. Leurs détails nets permettent de créer des diagrammes, cartes et présentations faciles à comprendre. Avec une grande variété de symboles LAN et WAN, vous pouvez modifier rapidement la structure du réseau et adapter le schéma au projet.
-
Que signifie le symbole Internet dans un schéma informatique ?
Le symbole Internet est souvent représenté par un nuage. Il peut désigner Internet, un service cloud, un réseau externe ou une partie de l'infrastructure qui n'est pas détaillée dans le schéma. -
Quelle est la différence entre un symbole de routeur et un symbole de switch ?
Le routeur relie plusieurs réseaux et dirige les paquets entre eux. Le switch connecte plusieurs appareils à l'intérieur d'un même réseau local. Dans un diagramme, ils doivent être représentés par des symboles distincts. -
Quels symboles informatiques faut-il utiliser pour un réseau d'entreprise ?
Un réseau d'entreprise utilise généralement des symboles d'ordinateurs, serveurs, routeurs, switches, modems, pare-feu, imprimantes, cloud Internet, stockage, périphériques et connexions réseau. -
Pourquoi faut-il ajouter une légende aux symboles réseau ?
La légende précise le rôle de chaque symbole. Elle évite de confondre un serveur web avec un serveur de fichiers, ou un cloud Internet avec un service cloud privé. -
Peut-on créer un diagramme réseau sans dessiner chaque symbole à la main ?
Oui. Dans EdrawMax, vous pouvez utiliser des bibliothèques de symboles pré-dessinés pour ajouter rapidement des ordinateurs, serveurs, routeurs, switches, périphériques et symboles Internet à votre diagramme.
Quels liens peuvent compléter votre lecture des symboles informatiques ?
Les symboles informatiques sont plus utiles lorsqu'ils sont reliés à une méthode de dessin : topologie réseau, architecture, diagramme logique, protocole ou rack. Les ressources ci-dessous permettent d'approfondir ces sujets.
Quels articles liés peuvent aider à aller plus loin ?
Icônes de topologie de réseau Cisco et Logiciel de topologie de réseau Cisco
Logiciel de remplacement de diagramme de réseau Visio
Technologie de réseau maillé et Architecture
Diagramme de réseau logique avec de riches exemples et modèles
Protocole réseau - Types de protocoles réseau
Logiciel de diagramme de montage en rack
En résumé, un bon schéma informatique doit expliquer à la fois les équipements et les relations entre eux. Les symboles d'ordinateur, serveur, routeur, switch, modem et nuage Internet donnent une lecture immédiate du réseau, tandis que les libellés et connecteurs précisent le fonctionnement réel. Avec EdrawMax, ces symboles peuvent être ajoutés, reliés et ajustés rapidement pour produire un diagramme clair.
