Cet article présente des symboles de bâtiment pré-dessinés représentent un bâtiment de style arc, un bâtiment commercial, une usine, un bâtiment industriel, un bureau modulaire, un abri, un bâtiment d'utilité, etc. Les symboles vectoriels aident à élaborer des schémas P&ID de qualité de présentation.

Le meilleur pari pour commencer un schéma P&ID est d'utiliser des symboles pré-dessinés. La bibliothèque de symboles de bâtiment Edraw offre des symboles vectoriels et des symboles de bâtiment réalistes pour concevoir des schémas canalisation et instrumentation de haute qualité et des schémas de procédé. Obtenez un accès instantané aux symboles et fabriquez des schémas P&ID et des schémas de procédé merveilleux.

Symboles de bâtiment

L'image suivante montre une capture d'écran de la bibliothèque de symboles des bâtiments dans Edraw. Il a une collection complète de formes de bâtiment vectorielles pour le schéma P&ID. Vous trouverez le bâtiment de style en arc, l'immeuble commercial, l'usine, le bâtiment industriel, le bureau modulaire, l'abri, le bâtiment utilitaire, etc.

Symboles de bâtiment pour le schéma P&ID

Nom
Symbole
Usage
Bâtiment commercial
Bâtiment commercial

est un bâtiment qui est utilisé pour un usage commercial.

Usine
Usine
est un endroit où les travailleurs fabriquent des biens ou font fonctionner des machines qui traitent un produit dans un autre.
Construction de l'industrie
Construction de l'industrie
est la bâtiment pour l'industrie.

Comment utiliser les symboles de bâtiment

Vous pouvez trouver des symboles de bâtiment dans la catégorie Automatisation industrielle de la bibliothèque de symboles. Si vous démarrez un modèle de dessin Distribution P&ID, la bibliothèque de symboles s'ouvre automatiquement. Vous pouvez faire glisser n'importe quelle forme de la bibliothèque et la déposer sur la toile.

Les formes que vous avez sont des graphiques vectoriels, qui sont hautement personnalisables.

Taille évolutive

Vous êtes autorisé à escalader la forme à n'importe quelle taille sans perte de la résolution d'affichage. Il n'y a plus d'image floue.

Modifier la taille des symboles de bâtiment

Couleur modifiable

Vous pouvez changer librement les couleurs de remplissage en fonction de votre propre thème.

Conseils: Si vous souhaitez modifier la couleur de remplissage d'une partie d'une forme, vous devez d'abord sélectionner la forme secondaire. Cliquez sur la forme secondaire que vous souhaitez changer de couleur pour quelques fois jusqu'à ce que vous avez sélectionné avec succès (il y aura un cadre de sélection bleu), puis vous pouvez changer cette forme de sous avec une nouvelle couleur, et avec d'autres parties inchangées. Ou vous pouvez d'abord dégrouper la forme (aller au menu Accueil, puis cliquer sur le bouton Dégrouper), et changer la couleur pour n'importe quelle forme secondaire librement.

Modifier la couleur des symboles de bâtiment

Forme séparable

Vous pouvez extraire les composants de dessin pour créer de nouveaux symboles. Pour ce faire, vous devez d'abord cliquer sur le bouton Dégrouper pour dégrouper la forme sous le menu Accueil.

symboles de bâtiment sont séparables

Pour vous aider à mieux comprendre les symboles de tuyauterie et d'instrumentation, vous pouvez visiter les pages exemples de schéma P&ID et exemples de schéma de procédé pour voir un série d'exemples.

Autres symboles de bâtiment P&ID

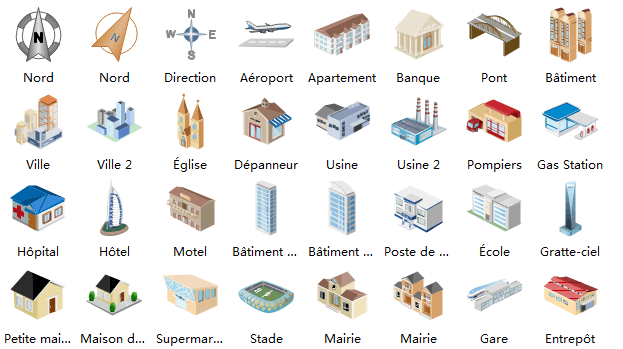

En recherchant dans le système de bibliothèque, vous pouvez gagner plus de symboles de bâtiment.

Plus de symboles de bâtiment

Utiliser les symboles de bâtiment pour concevoir un schéma P&ID

Voici quelques exemples illustrant l'utilisation et l'application des symboles de puissance P&ID. Les symboles P&ID prédéfinis d'Edraw sont d'excellentes ressources pour vous permettre de réaliser des schémas tuyauterie et instrumentation ainsi que des schémas de procédé de haute qualité.

Catégories des symboles P&ID

  1. Conduit

  2. Vannes

  3. Pompes

  4. Moteurs

  5. Mélangeurs

  6. Bâtiments

  7. Tour

  8. Fils et câbles

  9. Manipulation des matériaux

  10. Mètres

  11. Machines

  1. Chimie

  2. Chauffage des procédés

  3. Refroidissement des procédés

  4. Traitement des eaux usées

  5. Traitement des aliments

  6. Lumières

  7. Source d'alimentation

  8. Conteneurs

  9. Industrie

  10. Débitmètres

  1. CVC

  2. Logistique

  3. Sécurité

  4. Souffleurs

  5. Réchauffeurs

  6. Installations d'usines

  7. Chaudières

  8. Claviers d'ordinateur

  9. Symboles électriques

  10. Réservoirs
