Le schéma tuyauterie et instrumentation, aussi appelé schéma P&ID, illustre les processus de la tuyauterie et les interactions avec les autres équipements installés et instrumentation. Les P&IDs sont souvent utilisés dans l'industrie de processus pour afficher le flux de processus et d'autres équipements installés et instrument.

Le schéma tuyauterie et instrumentation joue un rôle crucial dans la conception et l'ingénierie d'installations industrielles et de réseaux de tuyauterie, en montrant l'interaction des processus utilisés pour contrôler le processus. Le schéma P&ID est une illustration schématique d'une relation fonctionnelle de tuyauterie, instrumentation et composants matériels du système.

Quelle est la différence entre PFD et P&ID?

Le détail de l'instrumentation varie avec le degré de complexité de la conception. Par exemple, les conceptions simplifiées ou conceptuelles, souvent appelées schéma de procédé (PFDs), fournissent moins de détails que les schémas tuyauterie et instrumentation entièrement développées (P&IDs). Comme un schéma de procédé présente moins de détails qu'un schéma P&ID, il sert seulement à comprendre comment fonctionne le processus.

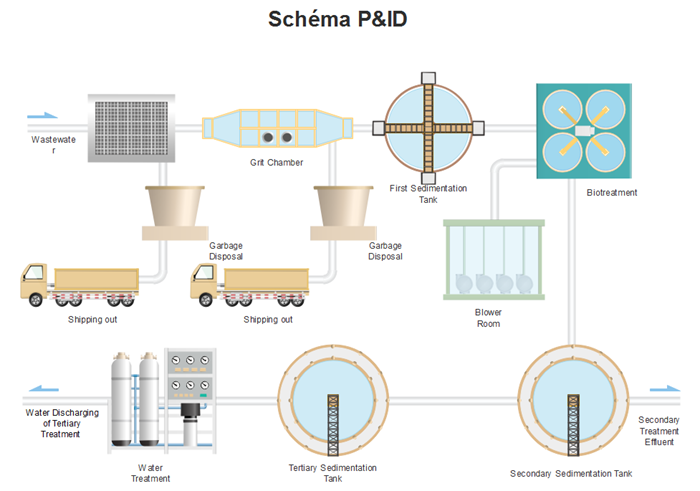

schéma de P&ID

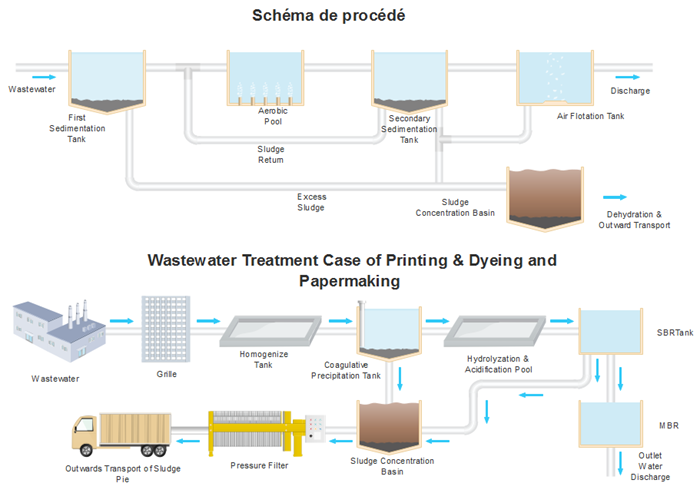

Schéma de procédé

Connaissance sur les symboles de schéma P&ID

Pour mieux comprendre le diagramme de processus et d'instrumentation, vous avez besoin de déchiffrer les symboles utilisé dans le schéma tuyauterie et instrumentation.

La lettre et les combinaisons de chiffres apparaissent à l'intérieur de chaque élément graphique et les combinaisons de lettres sont définis par la norme ISA. Les numéros sont l' utilisateur affecté et varient. Alors que certaines entreprises utilisent une numérotation séquentielle, des autres attachent le nombre d'instrument pour le numéro de ligne du processus, et encore des autres adoptent des systèmes de numérotation uniques et parfois inhabituels. La première lettre définit les variables mesurées ou initiatrice comme analyse (A), débit (F), température (T), etc. Avec les conjugats lettres définissant l'affichage, passive ou fonctions de sortie comme indicateur (I), enregistreur (R), émetteur (T), etc.

Voici quelques symboles de schéma tuyauterie et instrumentation avec des lettres.

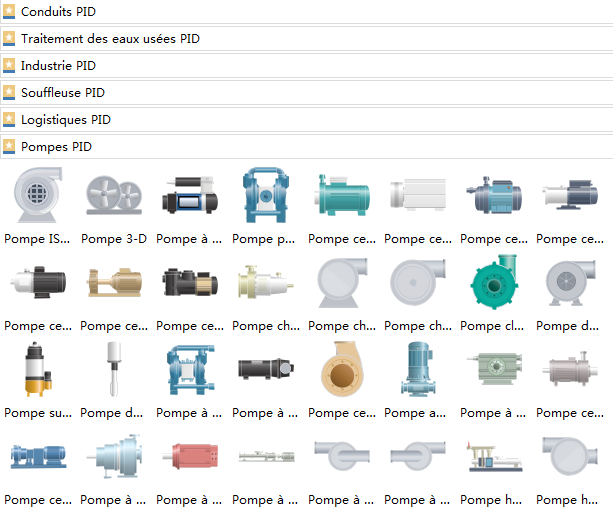

symboles de schéma P&ID avec des lettres

Ce qui devrait un schéme P&ID comprend et ne comprend pas?

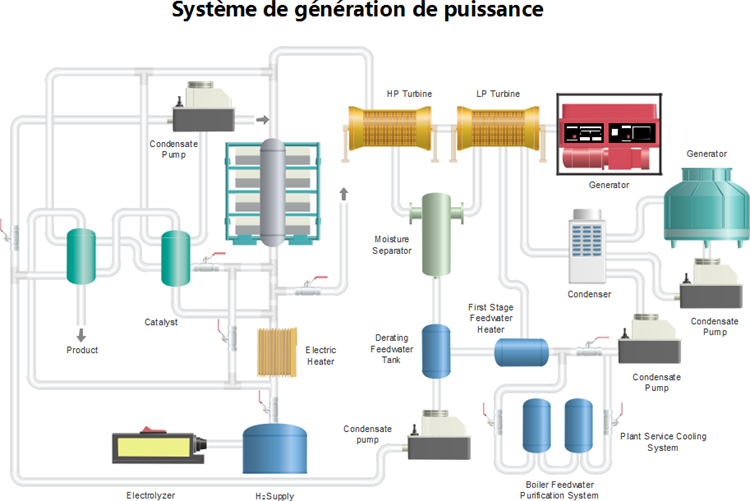

Modèle P&ID

Le schéma P&ID est un terme très courant utilisé dans le monde des industries de transformation. Un ingénieur des procédés dans une usine de fabrication a besoin de créer de nouveaux et/ou modifier le schéma P&ID déjà existant à la modification de l'usine comme il est. Tous les génies chimique et les étudiants en génie ont également appris à ce sujet, ou au moins entendu parler. Un schéma P&ID est une représentation graphique détaillée d'un processus, y compris le matériel et les logiciels (canalisations, équipements, instrumentation) nécessaires pour concevoir, construire et exploiter l'installation. Tel que la définition dans le PIC001: les critères de documentation de schéma tuyauterie et Instrumentation par Process Industry Practice (PIP) - un consortium de propriétaires de processus industrie et les entrepreneurs d'ingénierie de construction qui servent l'industrie.

Un schéma P&ID devrais inclure:

Instrumentation et désignations;
Équipements mécaniques avec noms et numéros;
Toutes les vannes et leurs identifications;
Processus de canalisations, tailles et identification;
Divers - évents, drains, raccords spéciaux, lignes d'échantillonnage, réducteurs, multiplicateurs et presses;
Mise en marche permanente et lignes de chasse;
Directions d'écoulement;
Références des interconnexions;
Contrôler les entrées et sorties, systèmes de verrouillage;
Catégorie sismique;
Interfaces pour les changements de classe;
Niveau de qualité;
Annunciation inputs; Entrées de l'Annonciation;
Entrée de système de contrôle informatique;
Interfaces de fournisseur et d'entrepreneur;
Identification des composants et sous-systèmes livrés par des tiers;
Séquence physique prévue de l'équipement;
La spécification ou la capacité de l'équipement.

Un schéma P&ID ne devrais pas inclure:

Soupapes de racine d'instrument;
Relais de contrôle;
Commutateurs manuels;
Vannes et tube de l'instrument principal;
Données de température et débit de pression;
Coudes, tés et raccords standards similaires;
Nombreuses notes explicatives.
