Qu'est-ce qu'un schéma de circuit de contrôle de puissance à base de SCR ?

Le schéma d’un redresseur commandé au silicium (SCR) permet de visualiser comment ce type de composant gère et dirige le courant électrique dans un circuit. On le retrouve également dans les systèmes de contrôle de puissance, par exemple les variateurs d’intensité pour lampes, les variateurs de vitesse pour moteurs ou les régulateurs de tension.

En bref, un SCR est un interrupteur qui s’active ou se coupe en fonction du signal de commande appliqué sur sa borne gâchette. Cet article vous explique comment il fonctionne, sa structure et ses applications concrètes.

Qu’est-ce qu’un schéma de contrôle de puissance SCR

Un circuit de commande de puissance SCR est un régulateur AC ou DC qui ajuste précisément la puissance délivrée à une charge. Il fonctionne grâce au redresseur commandé au silicium comme principal composant de commutation, permettant de contrôler le flux de courant selon l’angle de déclenchement du signal de gâchette. Ce circuit module la tension et le courant de la façon la plus efficace possible jusqu’à la valeur souhaitée, soit en décalant le point d’enclenchement sur chaque cycle d’AC, soit en ajustant la période de conduction sur DC.

Le SCR agit comme un interrupteur programmable : il reste coupé jusqu’à ce qu’une impulsion soit envoyée à la gâchette ; après déclenchement, il conduit tant que la tension d’alimentation reste inférieure à zéro ou tant que le circuit n’est pas remis à zéro. Cette conduction contrôlée permet par exemple d’ajuster l’intensité lumineuse ou la vitesse de charge d’une batterie.

Le contrôle de phase et l’impulsion de gâchette proviennent simplement d’un réseau composé de résistances, de condensateurs et de diodes. Ces éléments pilotent le déclenchement du SCR et déterminent donc la puissance fournie à la charge sur chaque cycle.

Le circuit de déclenchement fait varier l’angle de gâchette du SCR pour ajuster la puissance en sortie.Le contrôle de phase détermine la durée de conduction en AC, tandis quele contrôle par impulsion règle le courant de charge en DC. Classiquement, l’entrée se situe entre 110 V et 230 V AC pour les variateurs de lampe, ou de 6 V à 24 V DC pour charger des batteries. Le contrôle SCR garantit un rendement élevé, une régulation douce ainsi qu’une longue durée de vie des composants ; il s’adapte aussi bien à l’usage domestique qu’industriel.

Identifier les composants clés d’un circuit de commande SCR

Un schéma de commande de puissance, autrement dit uncircuit SCR, gère le courant fourni à la charge grâce à une commutation contrôlée. Son fonctionnement repose sur la régulation de l’angle de tir, de la période de conduction et de la puissance totale grâce aux composants concernés.

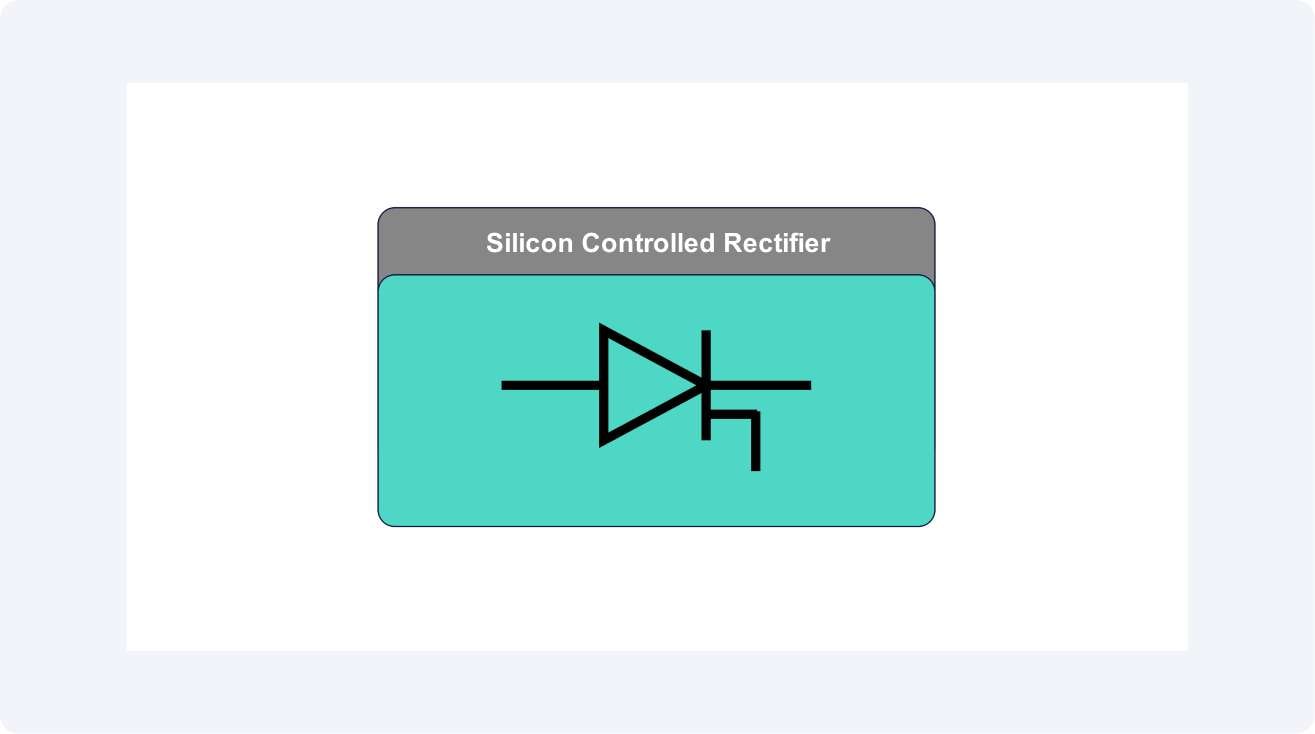

SCR (Redresseur Commandé au Silicium)

Le principal composant de coupure est le SCR. Ce « diode programmable » laisse passer le courant uniquement après détection d’une impulsion sur la gâchette. Une fois allumé, il s’éteint uniquement lorsque le courant repasse sous un certain seuil, ce qui rend possible un réglage précis de la puissance AC ou DC délivrée à la charge.

DIAC (Dispositif de déclenchement)

En AC, comme pour les variateurs de lampe, le DIAC génère souvent une impulsion nette sur la gâchette du SCR. Il assure un déclenchement fiable à chaque tension précise pour un meilleur contrôle de l’intensité et une réduction des effets de scintillement.

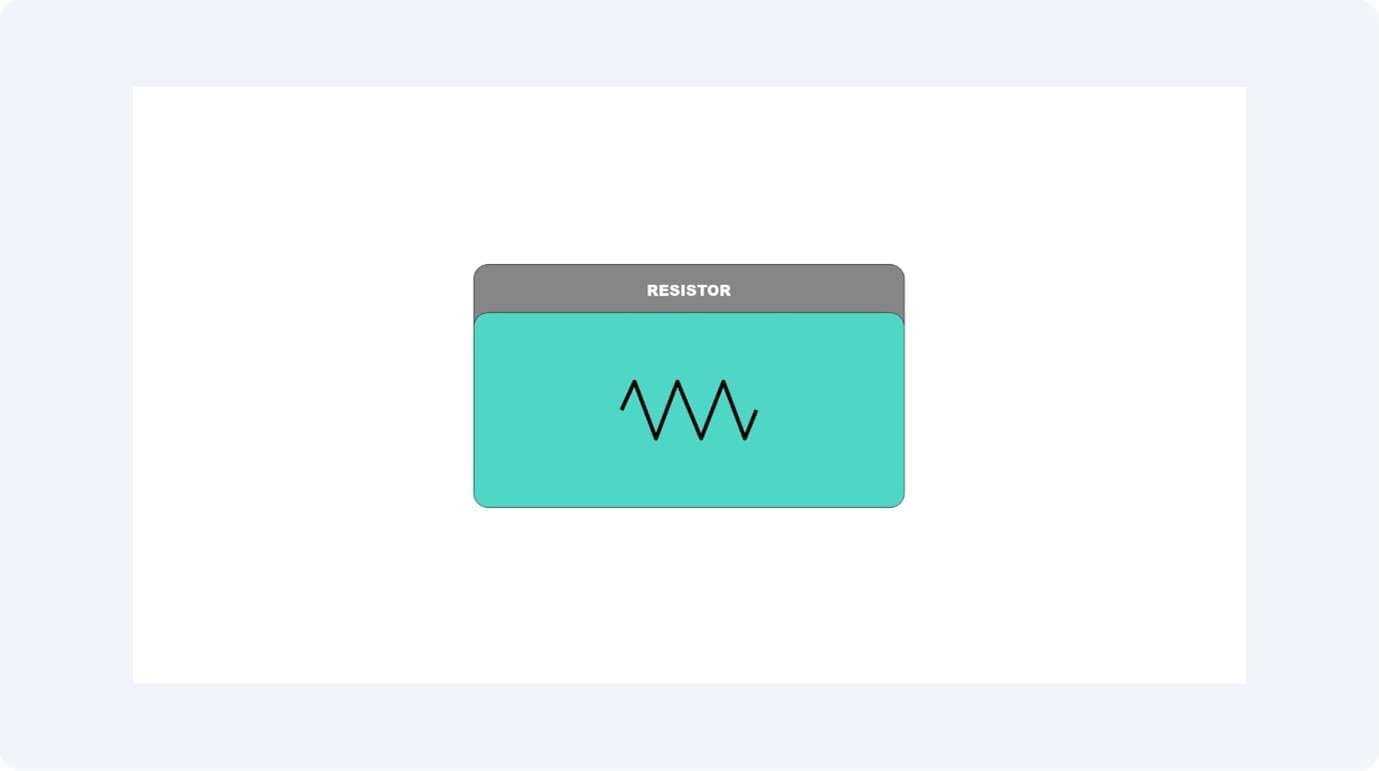

Résistance

Les résistances ajustent le courant et la tension tant sur la charge que sur la gâchette du SCR. Elles définissent aussi le taux de charge du condensateur de temporisation et contribuent à la stabilité de l’angle de phase pour garantir un allumage fiable et des courants sûrs pour le SCR.

Condensateur

LeCondensateur fait partie du réseau RC qui détermine le moment où l’impulsion de gâchette va s’appliquer. Sa charge et décharge à chaque cycle AC allonge ou réduit l’angle de déclenchement du SCR.

Potentiomètre

Le potentiomètre permet de régler manuellement l’angle de déclenchement ou l’intervalle de temps. L’utilisateur choisit ainsi à quel moment le SCR est activé et adapte la luminosité d’une lampe ou la vitesse de charge d’une batterie.

Principe de fonctionnement détaillé

La puissance est régulée via le SCR en fonction du moment où il conduit sur chaque cycle AC ou DC. Sans impulsion de gâchette, le SCR reste coupé. Après déclenchement, il laisse circuler le courant jusqu’à retour automatique à zéro ou coupure manuelle. En maîtrisant le timing de cette activation, la puissance moyenne transmise à la charge est ainsi rigoureusement contrôlée.

Mode contrôle de phase

Le SCR est déclenché à différents instants sur chaque demi-cycle AC pour des applications type variateurs d’éclairage. Un tir précoce laisse passer plus de courant (donc plus de lumière), alors qu’un déclenchement tardif écourte la conduction et réduit la luminosité. Ce retard de conduction dans l’AC s’appellele contrôle de l’angle de phase.

Régulation par impulsion DC

Dans un chargeur de batterie en DC, le SCR reçoit des impulsions de déclenchement qui limitent le courant moyen envoyé à la batterie. Plus la durée des impulsions est courte, plus la charge est lente ; plus elle est longue, plus la baterie se recharge vite. Ce système permet une charge rapide tout en évitant un courant excessif dangereux pour la batterie.

Rôle du réseau RC

Le réseau de temporisation résistance–condensateur (RC) maîtrise le retard de l’impulsion sur la gâchette. L’angle de phase, lié à la charge du condensateur, commande le DIAC puis le SCR. L’utilisateur peut doser ce délai et donc la puissance transmise à la charge en agissant sur le potentiomètre.

Le contrôle basé sur le SCR offre un rendement très élevé, une variation douce de la puissance, une durée de vie optimisée grâce à des pertes de résistance minimales et une gestion très précise du courant.

Découvrir des exemples de schémas de commande de puissance SCR

Les circuits de commande SCR existent sous différentes formes selon les usages visés. Le principe – réguler la puissance par l’angle de déclenchement – reste constant, le schéma change simplement selon qu’il s’agit de gradation AC, de charge DC ou d’autres besoins de régulation. Voici deux exemples courants pour illustrer ces applications.

Exemple 1 : Gradateur de lampe AC à SCR

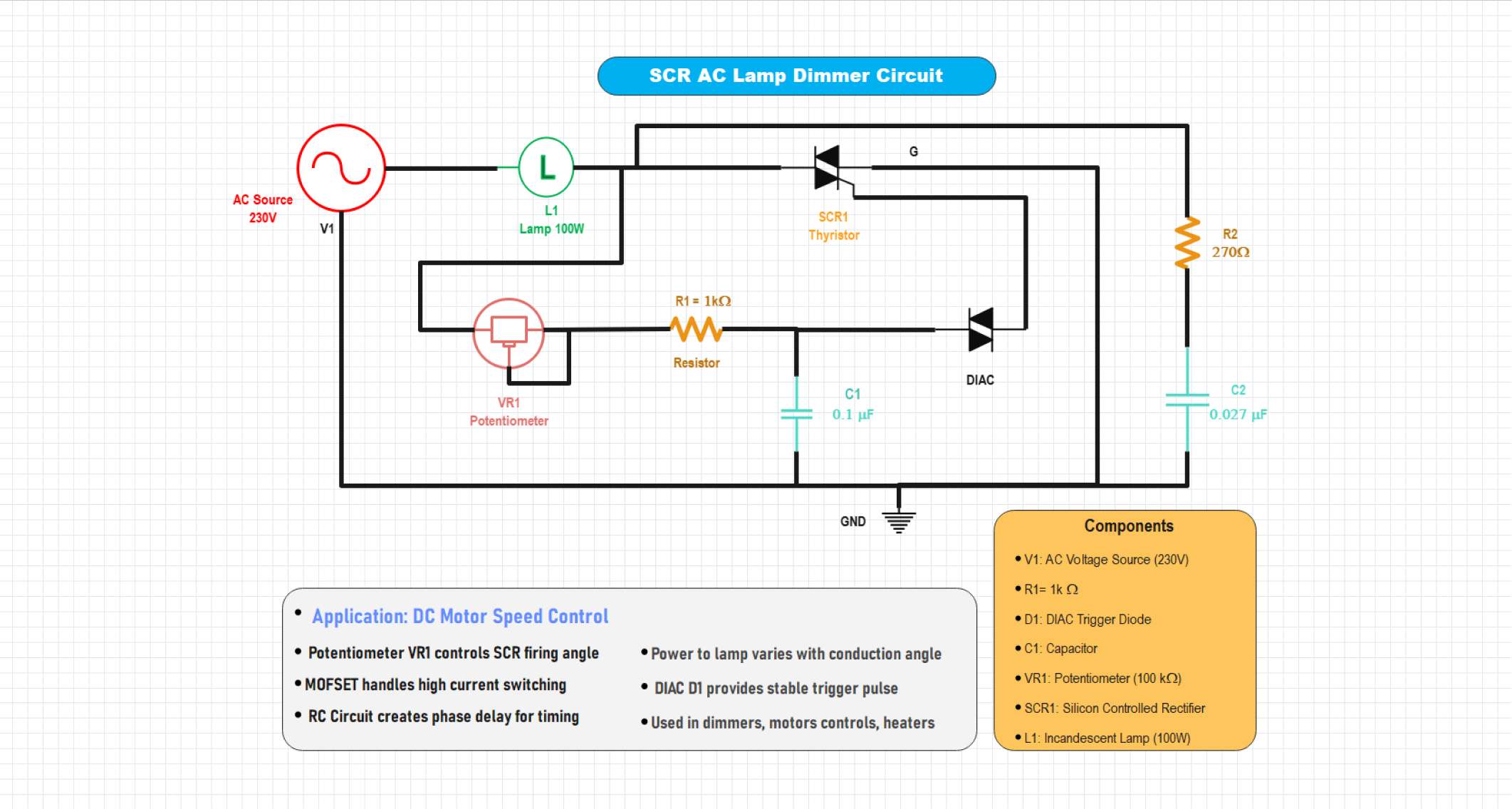

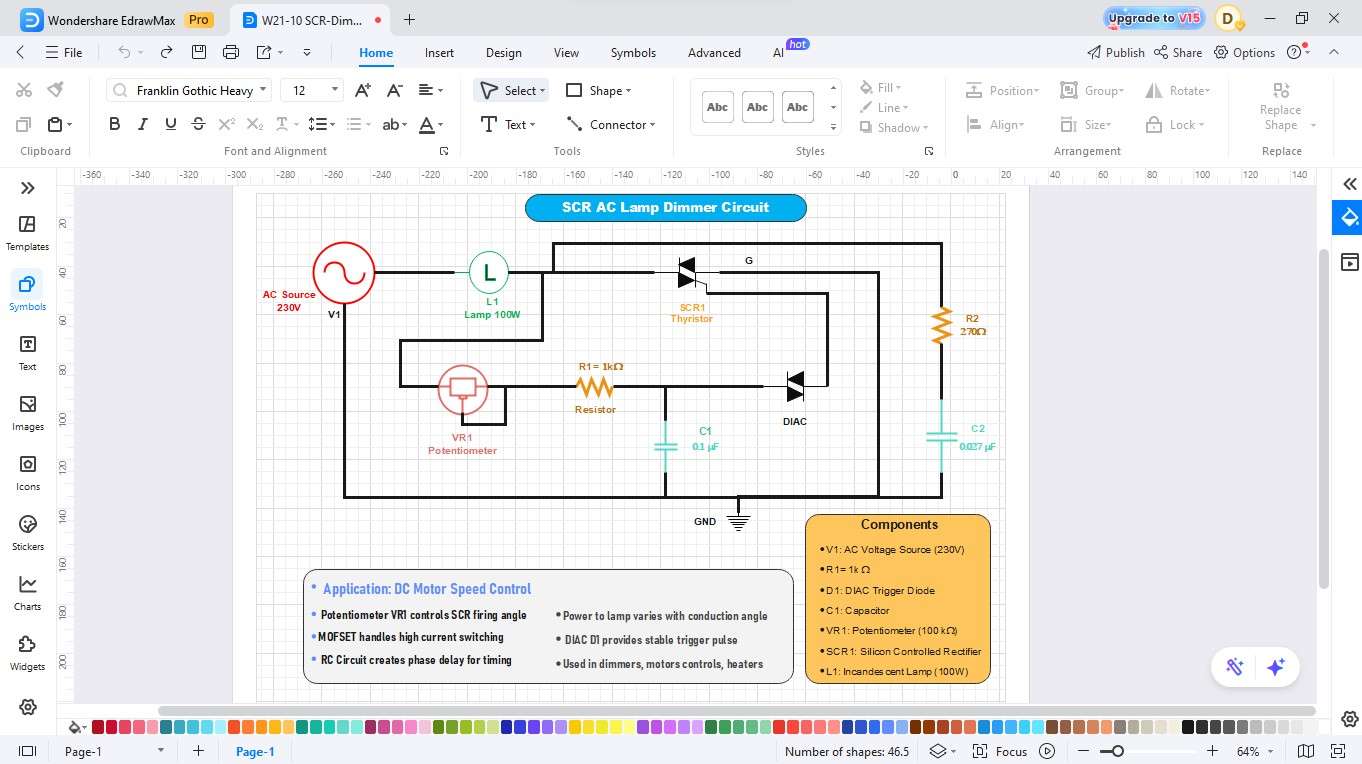

Ce circuit illustre comment un SCR peut piloter l’intensité d’une lampe AC. L’angle du SCR est ajusté par un réseau RC et un DIAC, déterminant quand il conduit sur chaque cycle AC. En retardant le point de déclenchement, seule une partie de la sinusoïde atteint la lampe, ce qui baisse la luminosité sans perte d’énergie. C’est une solution fiable, économique et très répandue dans l’éclairage résidentiel.

Ce montage présente un variateur de lumière à SCR dans lequel un potentiomètre règle l’angle de déclenchement par le réseau RC. Le DIAC assure l’impulsion stable, modulant la luminosité selon le temps de conduction. Ce type de commande par phase est également utilisé pour les lampes, les chauffages et le contrôle de vitesse de moteurs.

Cliquez pour afficher l’image complète et l’éditer gratuitement

Exemple 2 : Chargeur de batterie à SCR

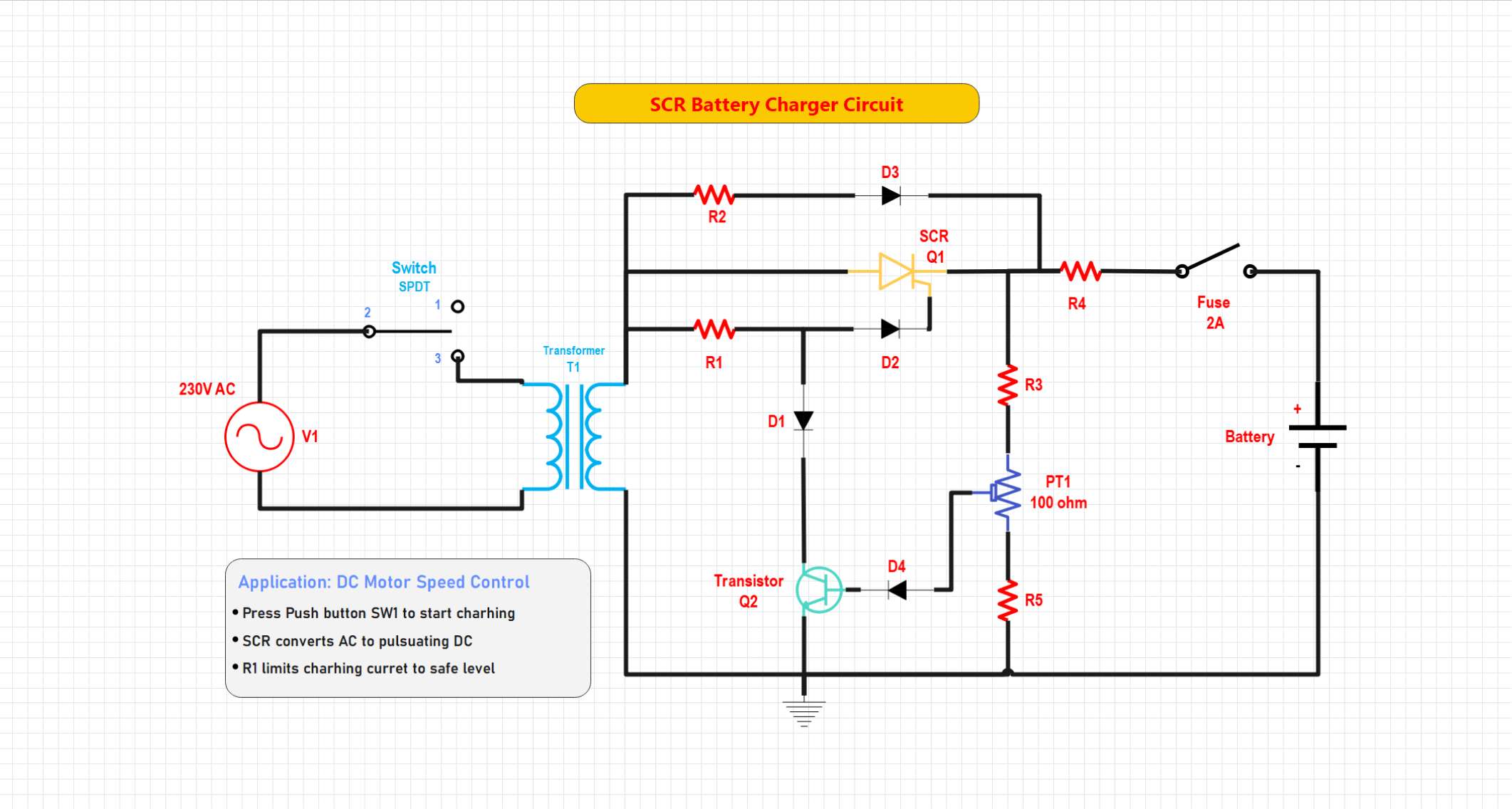

Ce circuit met en œuvre un SCR afin de contrôler le courant de charge DC d’une batterie. Le signal de commande du SCR dépend de la tension batterie : il bascule à l’arrêt quand la tension atteint un seuil. Le circuit de déclenchement propose une fonction d’arrêt ou de temporisation automatique pour éviter toute surcharge. La charge est optimisée, la dissipation thermique réduite et l’autonomie de la batterie préservée grâce à l’ajustement automatique du courant.

Ce schéma montre un chargeur de batterie base SCR qui convertit l’AC en DC contrôlée pour recharger la batterie. Un réseau de détection à transistor ajuste l’angle de conduction selon la tension, diminuant le courant de charge à saturation. L’ajout d’un fusible et de résistances limiteuses protège le circuit, offrant un chargement efficace et sécurisé en mode automatique.

Cliquez pour afficher l’image complète et l’éditer gratuitement

Dessiner un schéma de commande SCR avec EdrawMax

Concevoir un circuit de commande SCR devient facile avecEdrawMax. Le logiciel permet de réaliser rapidement des schémas précis de gradateur ou de régulateur moteur grâce à son interface intuitive de glisser-déposer, incluant des composants SCR, DIAC, résistances et condensateurs prêts à l’emploi. Vous pouvez concevoir et exporter un schéma pro en quelques minutes.

Note G2 : 4,5/5 (Plus de 2360 réponses)

100% sûr | Sans annonces | Propulsé par l'IA

Étape 1Créer un nouveau projet

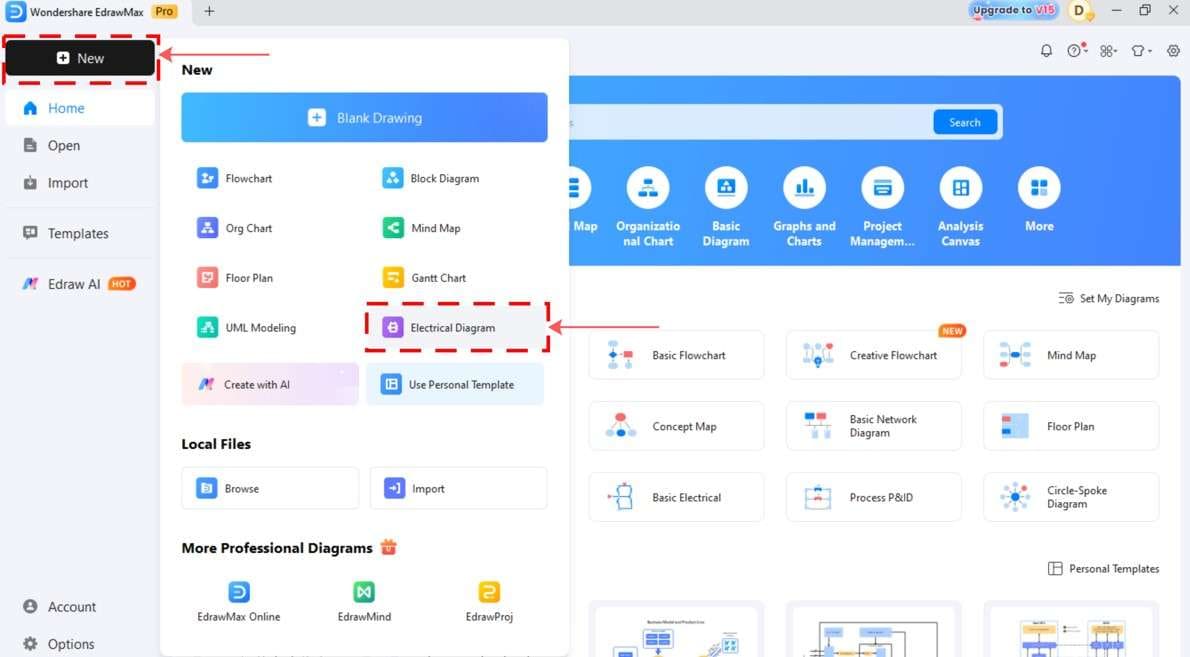

Ouvrez EdrawMax. Cliquez surNouveaudans le menu latéral.

SélectionnezDessin viergepour démarrer sur une page blanche.

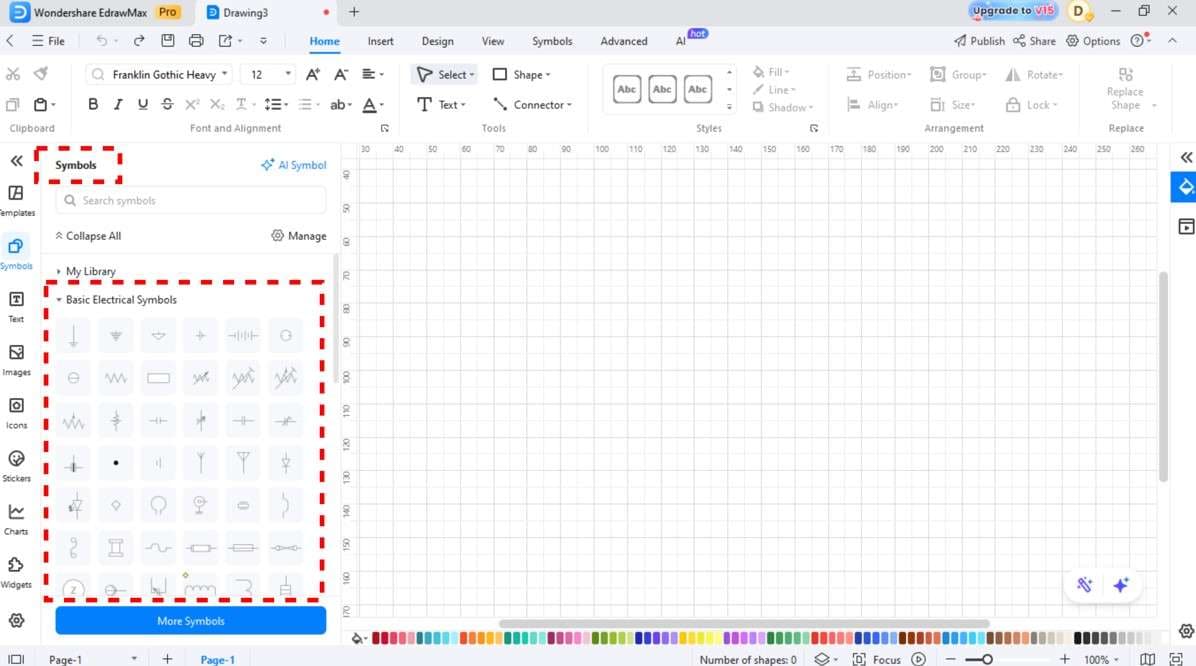

Étape 2Choisir la bibliothèque de symboles électroniques

Ouvrez la barre d’outils à gauche et cliquez surSymboles or Plus de symboles. Faites un clic droit surGérerpuis surAjouter plus de symboles.

Ajoutez la catégorieÉlectrique or et Logique/Circuitpour insérer des éléments comme MOSFET, diodes, inductances ou condensateurs.

Étape 3Insérer la source AC, la lampe et l’inductance

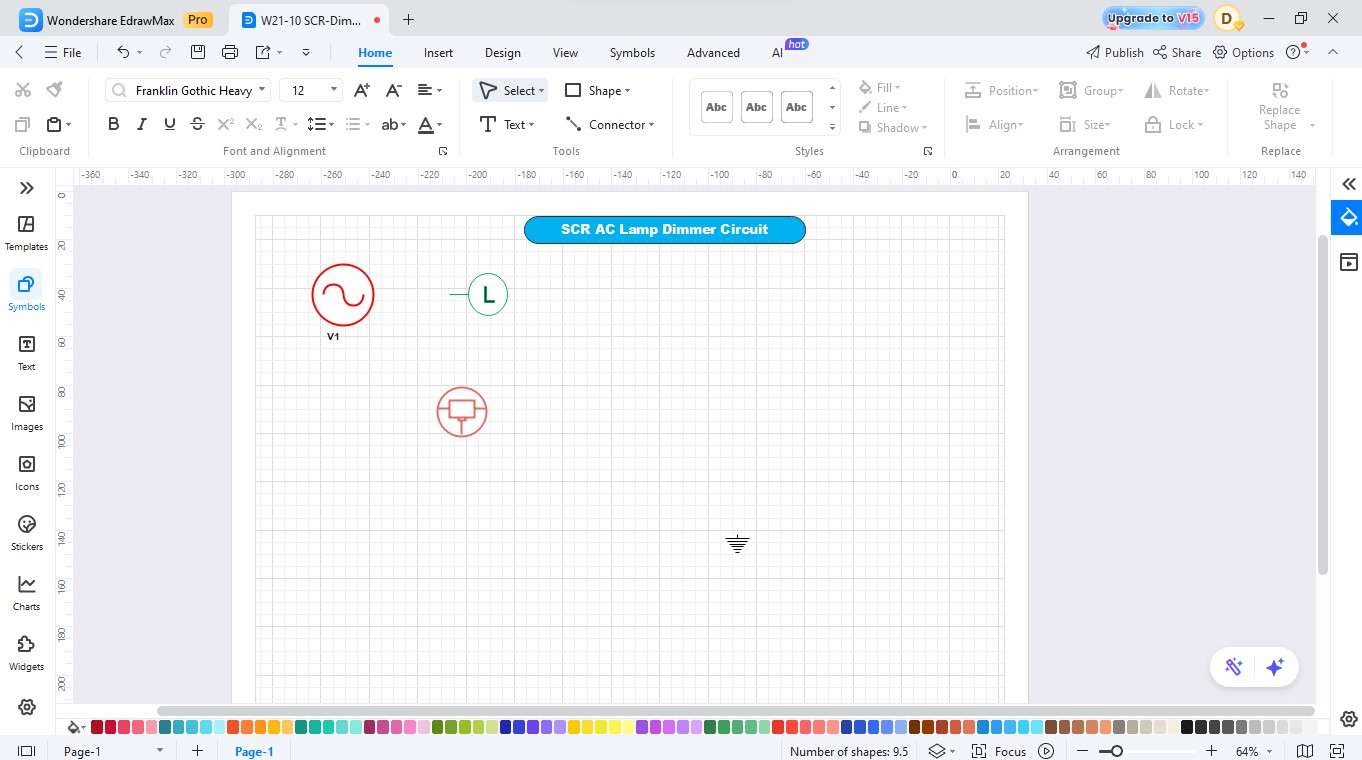

• Ajoutez une source de courant alternatif (AC).
• Glissez maintenant une lampe et un potentiomètre pour la variation de tension.

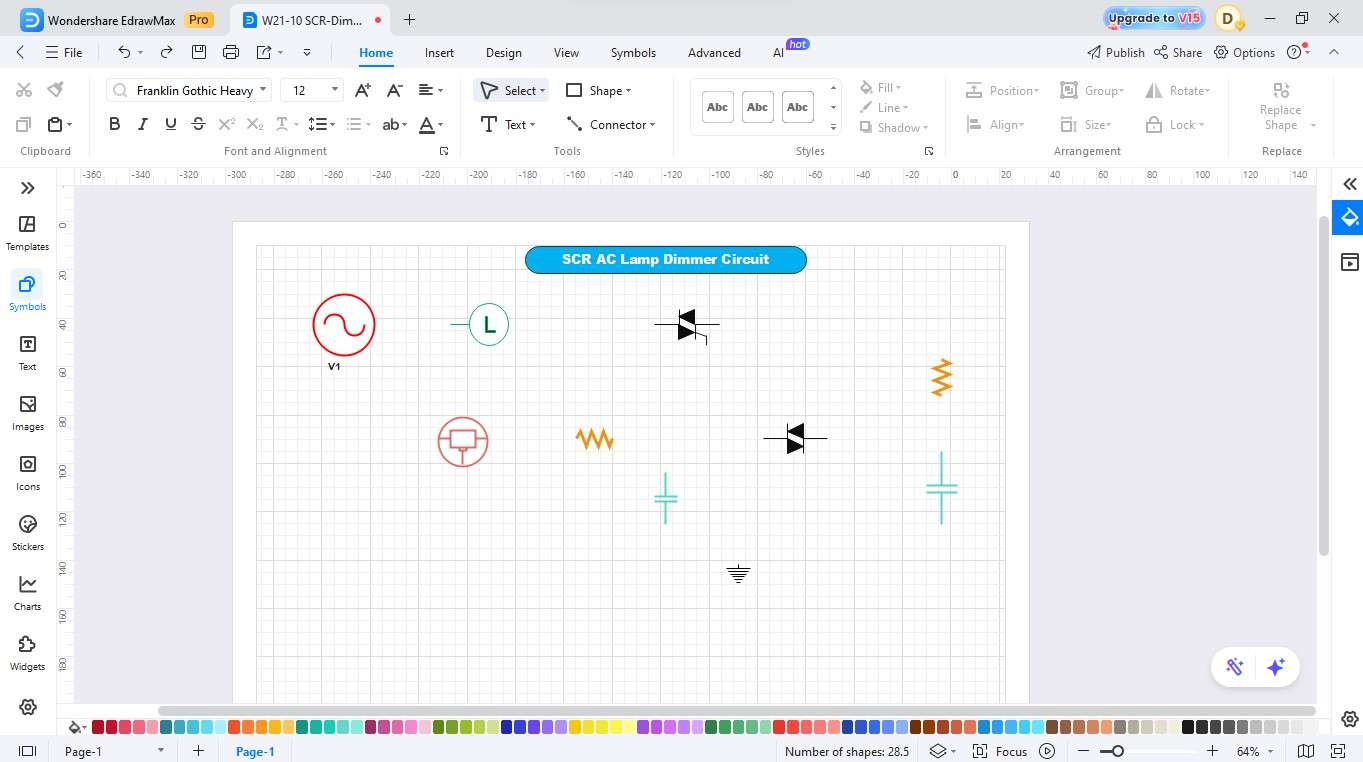

Étape 4Ajouter les résistances, condensateurs et DIAC

• Placez symboliquement les condensateurs dans le schéma.
• Ajoutez un DIAC et une résistance pour gérer le courant dans le circuit.
• N’oubliez pas le symbole de masse pour finaliser le circuit.

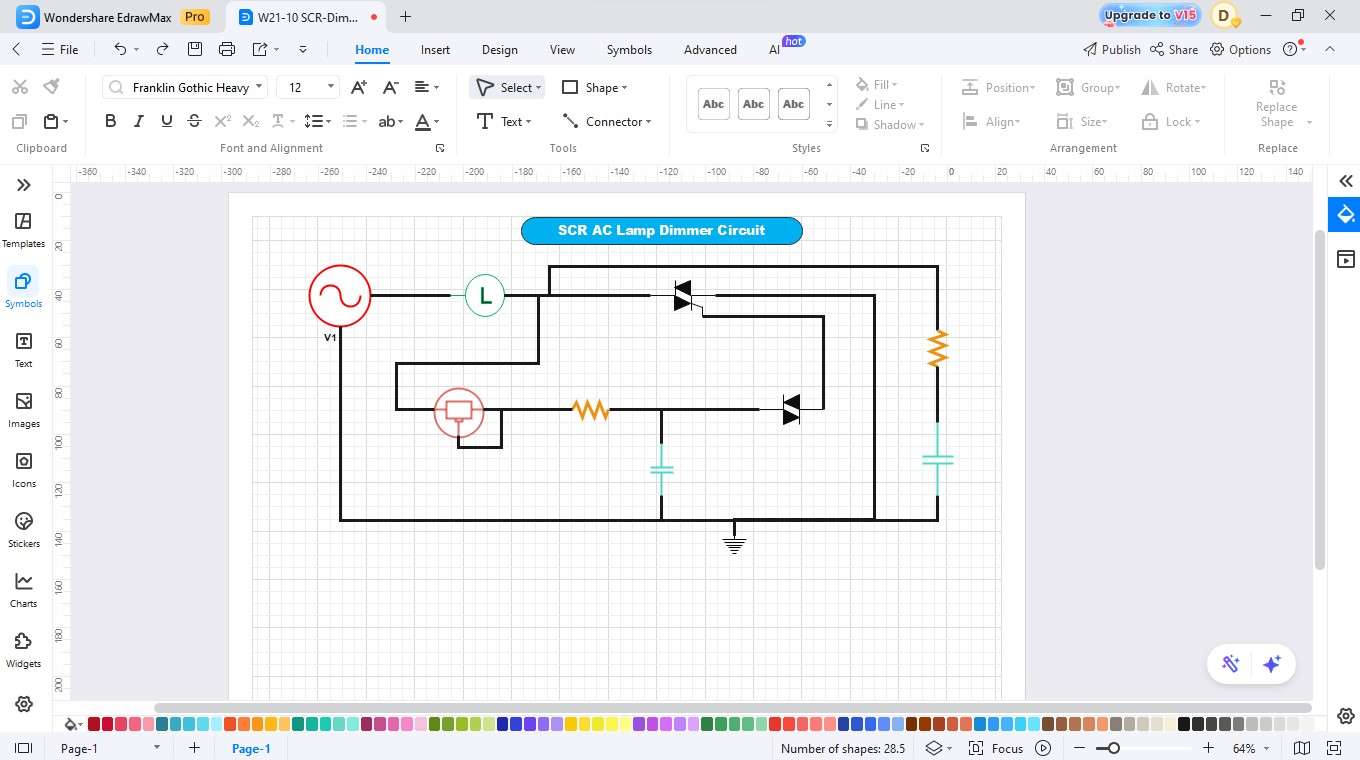

Étape 5Finaliser le câblage

• Vérifiez que chaque composant est correctement positionné.
• Utilisez l’outil connecteur pour relier les éléments et finir le circuit.

Étape 6Nommer les composants et ajouter des descriptions

• Nommez chaque élément (ex. : DIAC, source AC, lampe…)
• et écrivez une courte description pour plus de clarté.

Étape 7Exporter

• Vérifiez l’alignement et l’espacement des symboles pour un rendu lisible.
• Enregistrez ensuite votre schéma.

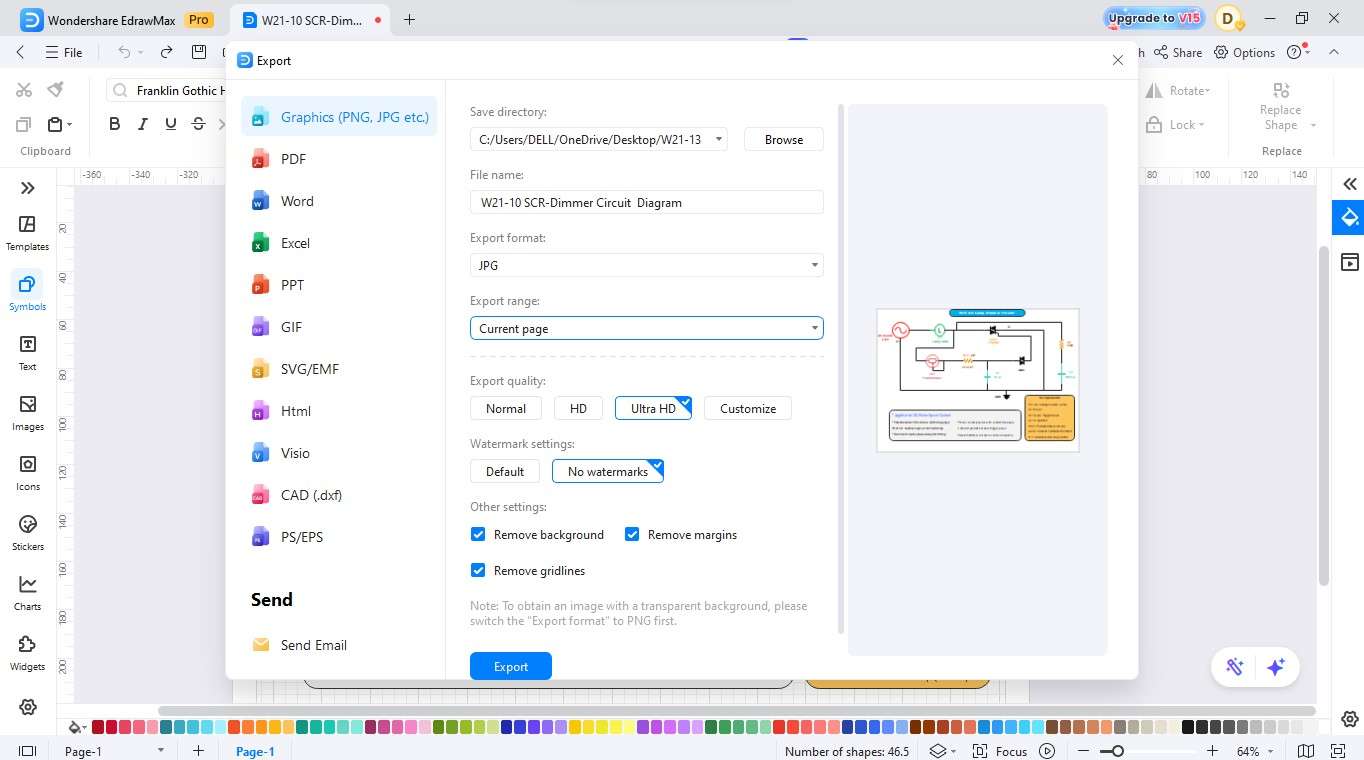

• Puis exportez-le grâce aux multiples formats disponibles : PDF, PNG, SVG.

Créer un schéma électrique en ligne maintenant

EdrawMax est un outil complet pour concevoir rapidement et facilement des circuits de commande SCR. L’interface intuitive en glisser-déposer permet decréer des schémas électriques professionnelsgrâce à sa bibliothèque complète de symboles électriques (SCR, DIAC, résistances, condensateurs, potentiomètres). Le logiciel permet de générer et partager des schémas précis avec ses outils de dessin et de mise en forme, pour tout terminer en moins de 10 minutes.

Principaux atouts

• La solution propose une large palette desymboles électriques : SCR, DIAC, résistances, condensateurs et autres composants.
• L’interface par simple glisser-déposer rend l’assemblage automatique, et la gestion de connexion rapide.
• La plateforme permet la collaboration en temps réel grâce au stockage cloud sécurisé qui facilite le travail d’équipe.
• Le logiciel donne accès à desmodèles de circuitspréconçus, personnalisables pour accélérer la conception.
• Les schémas peuvent être enregistrés selon divers formats (PDF, PNG, SVG).

Adopter les meilleures pratiques pour des schémas fiables

Un schéma SCR bien conçu garantit un fonctionnement stable et une régulation efficace de la puissance, prolongeant la durée de vie des composants. En choisissant les bons ratings, en contrôlant la chaleur et en ajoutant des protections, on prévient défauts, pertes d’énergie et surchauffe.

Voici les conseils clés pour une conception fiable :

Utilisez des SCR et composants bien dimensionnés

Choisissez un SCR adapté à la tension et au courant de votre projet. Les réseaux de déclenchement (résistances, condensateurs, DIAC) doivent aussi être calibrés pour la tension de fonctionnement.

Contrôlez la dissipation thermique

Les SCR produisent de la chaleur en conduction. Fixez-les sur des dissipateurs ou surfaces métalliques pour éviter les dégâts thermiques et conserver des performances stables.

Ajoutez une protection contre les surtensions

Prévoyez des réseaux snubbers ou filtres RC pour limiter les pics de tension, à même d’éviter les déclenchements intempestifs. Cela protège votre installation tout en maintenant une gestion précise de la puissance.

Conclusion

Un schéma de contrôle SCR est un excellent support pour comprendre et créer un gradateur de lampe ou un chargeur de batterie efficace. Il montre comment SCR, DIAC, résistances et condensateurs agissent ensemble pour moduler tension et courant. Avec l’interface simple d’EdrawMax, concevez des schémas SCR professionnels grâce à une vaste collection de symboles, pour un workflow rapide et maîtrisé, adapté à tous les niveaux.
