Qu'est-ce que les circuits de contrôle de puissance MOSFET

Les circuits de commande de puissance les plus simples utilisent des MOSFETs pour réguler la tension et le courant dans les systèmes en courant continu. Ce système décrit comment l’énergie circule à travers les transistors, résistances et charges afin de permettre un contrôle précis de la luminosité et de la vitesse grâce à la modulation de largeur d’impulsions. Les systèmes de régulation de puissance sont très efficaces car ils augmentent les performances tout en réduisant les pertes d’énergie et en prolongeant la durée de vie des appareils comme les éclairages ou les outils à moteur.

Cet article explique les systèmes de commande basés sur MOSFET avec des étapes détaillées, présentant à la fois les principaux composants et leurs principes de fonctionnement. Vous retrouvez aussi des exemples de schémas et des conseils de conception, ainsi qu’un guide pour dessiner un diagramme MOSFET.

Qu’est-ce qu’un circuit de puissance commandé par MOSFET

L’une des bases de l’électronique est le circuit de commande de puissance à MOSFET. Il assure une régulation précise de la tension et du courant dans les systèmes DC. Il exploite la fonction de commutation d’un MOSFET pour ajuster le courant envoyé à une charge — LED ou moteur DC. Ce montage permet aussi de contrôler le niveau de lumière ou la vitesse d’un moteur en modulant la largeur d’impulsion du signal de commande, c’est la modulation de largeur d’impulsions (PWM), sans convertir l’énergie en chaleur inutilement.

Comment fonctionne le MOSFET

Quand le MOSFET conduit, le courant traverse la charge. Si le MOSFET coupe, aucun courant ne passe. La puissance délivrée dépend du rapport entre le temps passant — allumé et éteint, que l’on appelle cycle de service. Grâce à une commutation rapide, il délivre une sortie moyenne constante, soit la luminosité ou vitesse voulue.

Le signal de commande permet d’ajuster le cycle de service du MOSFET afin de contrôler la puissance moyenne envoyée à la charge. Sur un variateur LED, plus le cycle de service est élevé, plus la lumière est intense ; pour un moteur DC, plus la vitesse augmente. Le contrôle PWM garantit une efficacité optimale avec très peu de pertes en chaleur.

La tension d’alimentation standard de ces circuits va de 5 V à 24 V selon l’application et la puissance requise. Suivant le rapport PWM, la tension ou le courant de sortie sont contrôlés, ce qui rend possible un réglage précis de l’intensité lumineuse ou du couple moteur.

Avantages d’utiliser un circuit de puissance commandé par MOSFET

Les circuits à base de MOSFET sont bien plus efficaces, compacts et fiables que le contrôle classique par résistance. On les retrouve dans les variateurs d’éclairage, drivers moteurs et autres électroniques de puissance nécessitant une commande souple et économique.

Les MOSFETs surpassent les circuits de commande résistifs ou linéaires. Leur fréquence de commutation élevée réduit les pertes, limite la chaleur, améliore le rendement énergétique et prolonge la durée de vie des éclairages, chaînes d’automatisation et systèmes basse tension.

La performance énergétique des MOSFETs est supérieure grâce à leur commutation rapide avec faible perte de chaleur. Cela réduit la surchauffe, améliore la conso d’énergie et rallonge la durée de vie des appareils comme les LEDS ou l’automatisation.

Identifier les composants clés dans un circuit de régulation de puissance

Un circuit de commande de puissance par MOSFET peut réguler le courant et la tension vers une charge sans perte d’énergie. Il est conçu pour être simple à utiliser et gère la puissance reçue par l’appareil via la commutation. Tous les éléments associés permettent de maîtriser le flux électrique et d’assurer une exploitation stable avec différents types de charges.

MOSFET (Commutateur électronique)

Le composant central du circuit est le MOSFET. Il commute rapidement suivant le signal de commande, pour augmenter ou baisser la puissance sur la charge. Sa grande vitesse de commutation et sa faible résistance en font l’élément clé du contrôle PWM.

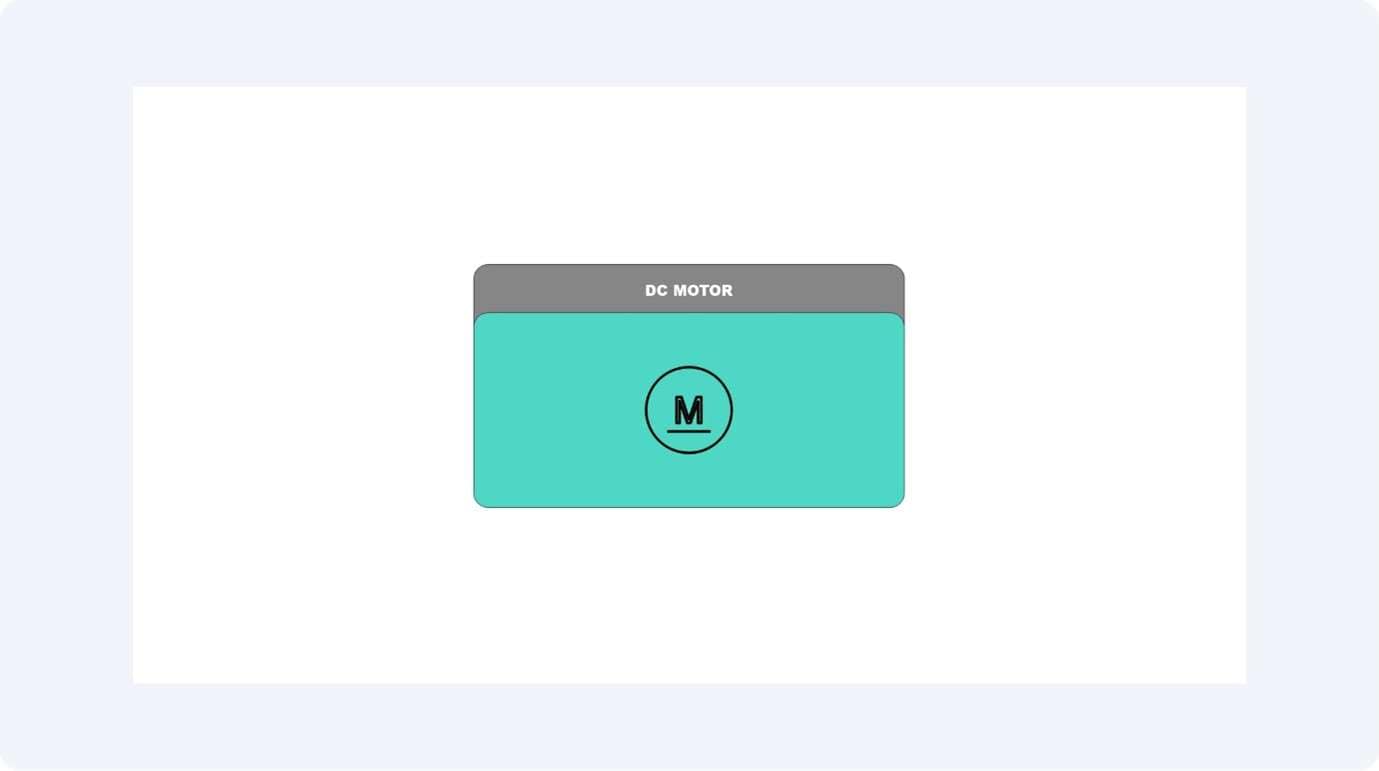

Moteur DC

Le moteur DC constitue la charge (l’appareil commandé). Ce moteur convertit l’énergie électrique en énergie mécanique, et le circuit de commande détermine sa vitesse de rotation. Selon la charge, la fréquence de commutation et le cycle nécessaire varient.

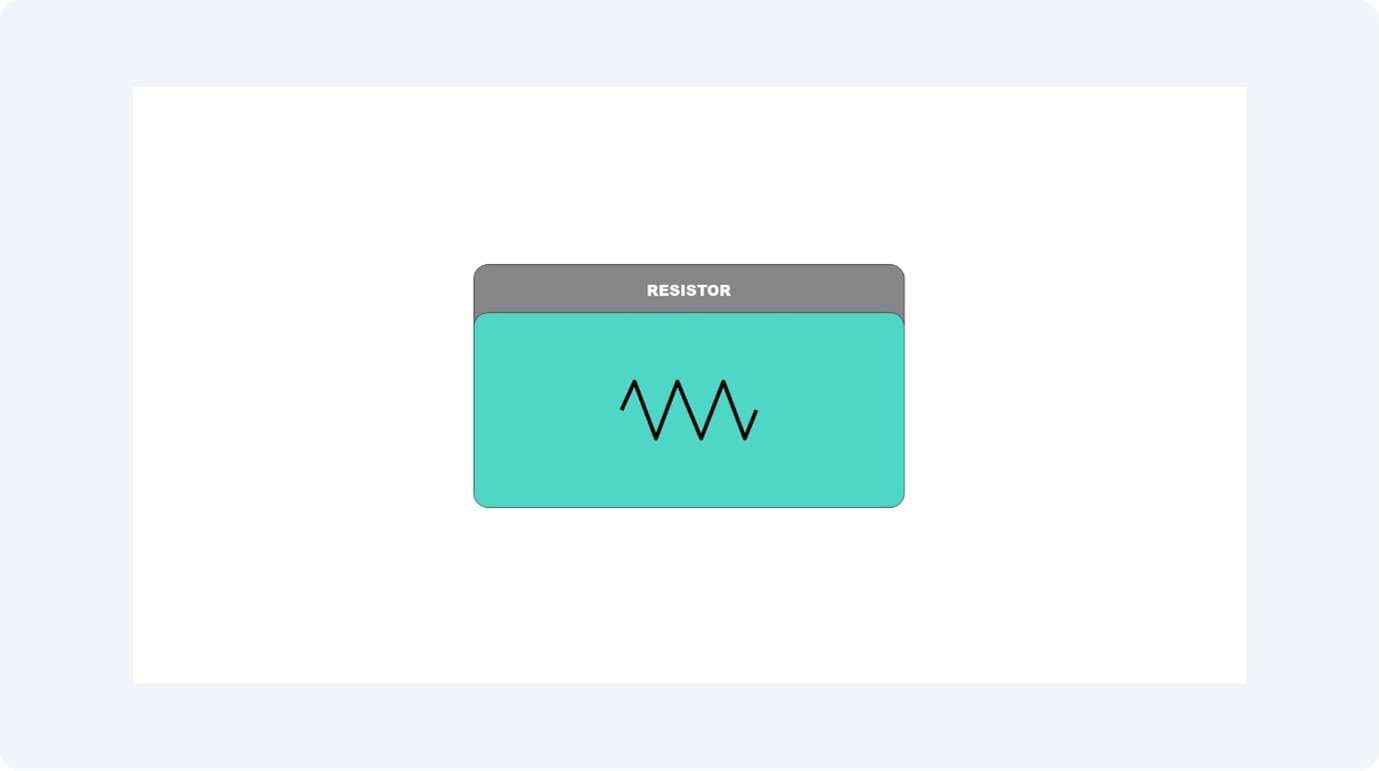

Résistance

Le circuit de la charge ou la grille sont généralement montés en série avec une résistance pour limiter le courant et stabiliser l’opération. Cela protège contre les surintensités et assure une réponse adaptée.

Source PWM (modulation de largeur d’impulsions)

C’est le cerveau du contrôle. Il donne des ordres précis au commutateur pour l’enclencher ou le couper, en modulant la sortie finale par impulsions.

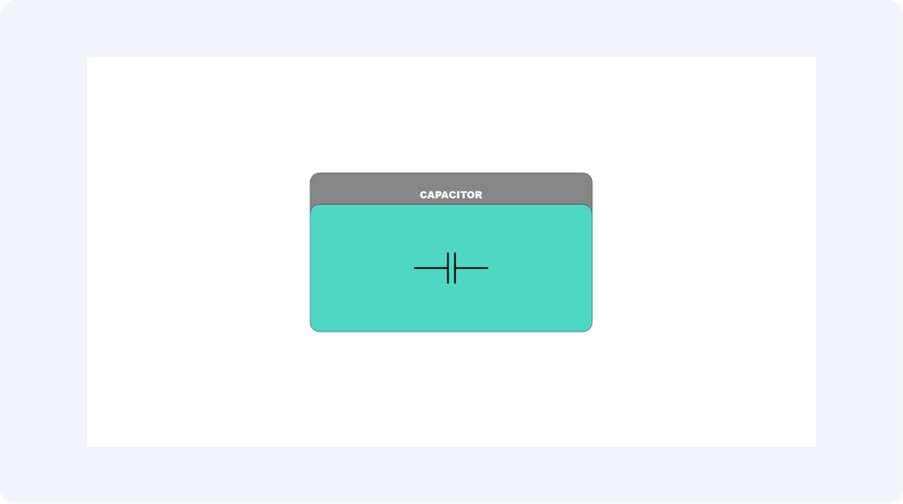

Condensateur

A condensateur filtre les variations de tension et supprime les parasites dus à la commutation rapide. Il stabilise la sortie DC et élimine le scintillement des LED ou les à-coups des moteurs.

Principe de fonctionnement expliqué

Dans un circuit de poussée de puissance à MOSFET, l’énergie n’est pas gaspillée ; elle est contrôlée et temporisée. Le MOSFET module le courant très vite via un signal PWM, et le circuit ajuste la puissance appliquée à la charge (LED ou moteur). En modulant la largeur des impulsions, on fait varier efficacement l’intensité ou la vitesse.

Fonctionnement PWM Dès que le MOSFET est déclenché, l’énergie est transférée et le courant peut circuler. À l’état OFF, aucun courant ne passe. La puissance moyenne dépend du rapport cyclique — c’est-à-dire du pourcentage de temps où le MOSFET reste allumé. Plus le cycle de service est élevé, plus le moteur accélère et la LED éclaire fort ; pour une valeur faible, c’est le contraire.

Marche continue ou impulsionnelle La commutation est très rapide, rendant la charge pratiquement constante en mode continu — idéal pour maintenir une lumière stable ou une rotation régulière. En fonctionnement par impulsions (discontinu), le courant chute à zéro temporairement, ce qui est fréquent avec de faibles cycles ou des charges légères.

Rôle des composants de filtrage Les condensateurs et résistances amortissent les à-coups sur le moteur et le scintillement des LED en aplanissant le signal PWM. Cela garantit des performances stables, même en cas de changements de fréquence.

Découvrir des exemples de schémas de circuits alimentés par MOSFET

Il existe différents types de circuits de commande par MOSFET selon l’application. Le principe reste le même : utiliser la PWM pour gérer la puissance. Le schéma varie en fonction de la charge, la précision attendue ou le niveau d’efficacité recherché.

Dans cette partie, voici deux exemples typiques d’applications de commande par MOSFET.

Exemple 1 : Variateur LED à MOSFET

C’est une boucle de régulation standard, alimentée par une source DC comme un adaptateur 12V ou une pile. Elle fait varier l’intensité des LED en agissant sur la durée ON du signal PWM qui commande le MOSFET. Un cycle élevé : lumière forte. Cycle faible : faible éclairement. Simple, économique et efficace, parfait pour l’éclairage.

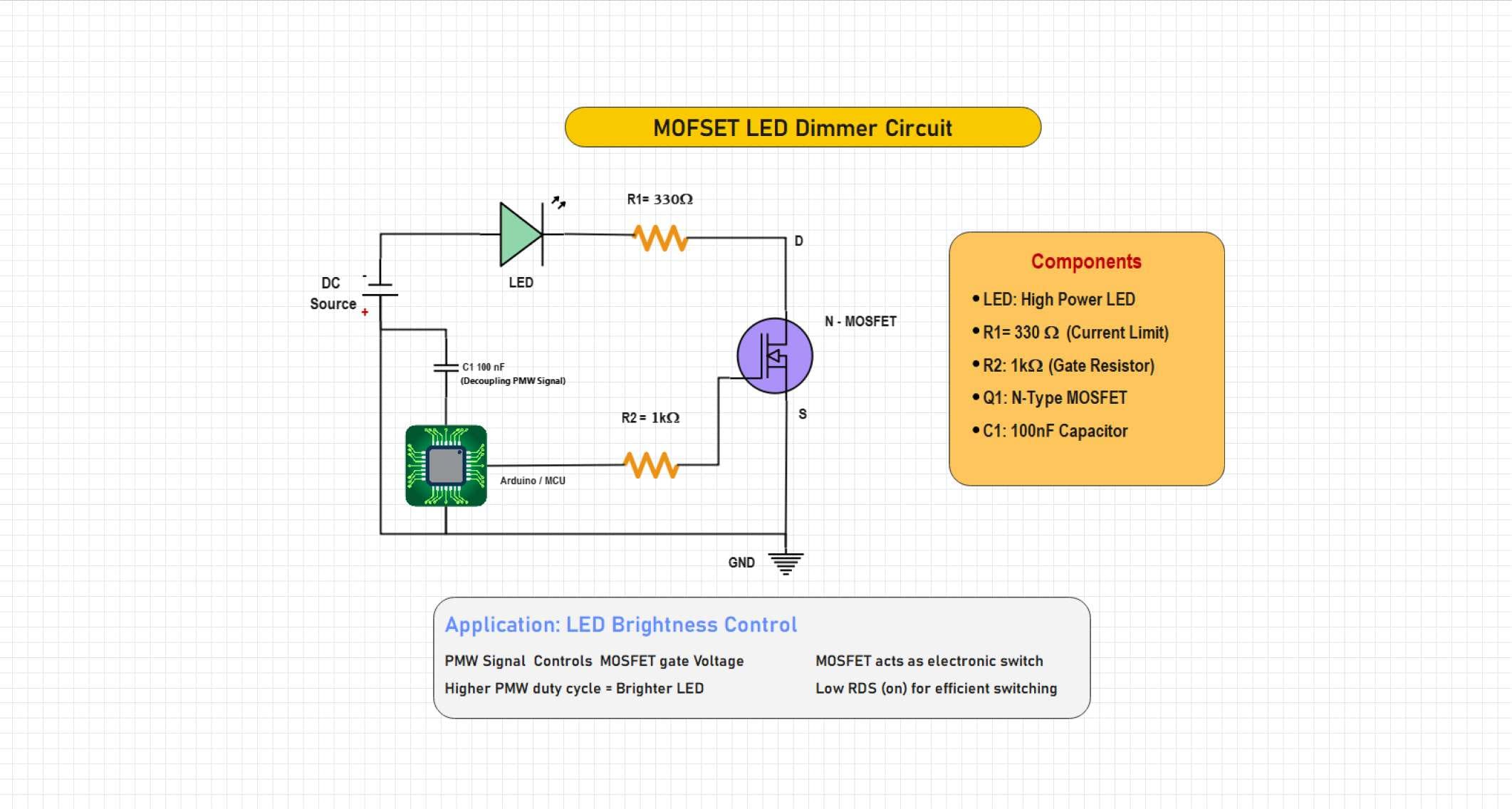

Schéma d’un gradateur LED : ici le MOSFET sert d’interrupteur piloté en PWM. Le microcontrôleur ajuste la tension de la grille pour modifier la luminosité en agissant sur le cycle de service. Un condensateur lisse le signal, des résistances limitent le courant et protègent la grille : c’est la méthode la plus efficace pour contrôler la lumière dans un système embarqué.

Cliquez pour voir l’image en taille réelle et modifier gratuitement

Variateur LED à MOSFET

Exemple 2 : Contrôleur de vitesse de moteur DC à MOSFET

Ce montage adapte la vitesse d’un moteur CC via un signal PWM commandant le MOSFET. Le cycle varie pour donner au moteur la tension moyenne requise, permettant une accélération ou décélération souple. Sa conception réduit la chaleur, garantit une commande efficace et précise du moteur dans un ventilateur, un jouet ou un système automatisé.

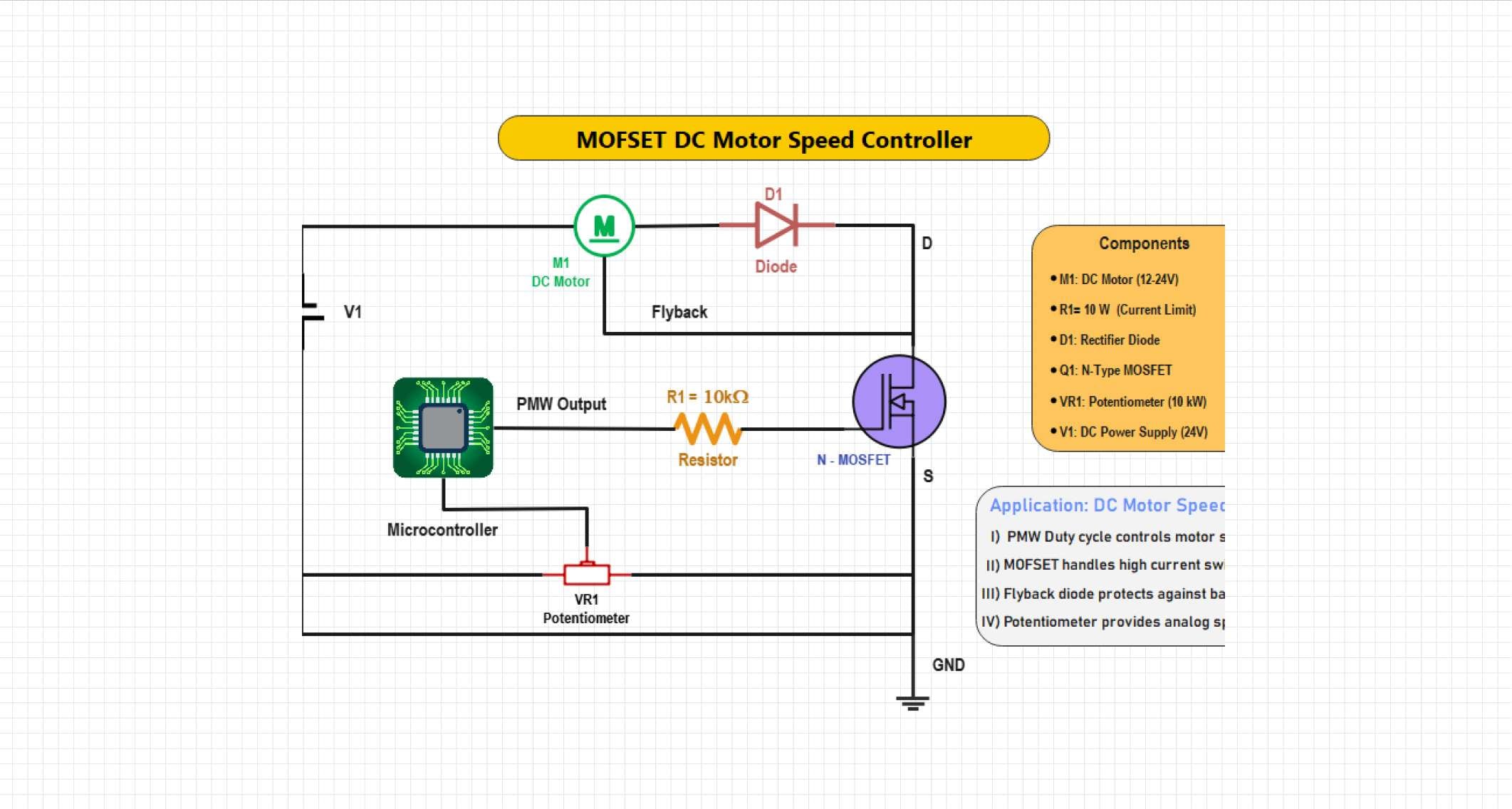

Voici un variateur de vitesse moteur DC utilisant un MOSFET N canal. Le microcontrôleur génère le PWM pour ajuster la vitesse, un réglage manuel s’effectue via un potentiomètre, qui définit le cycle. Une diode de roue libre bloque l’EMF inverse et garantit une utilisation sécurisée des moteurs dans les systèmes embarqués ou l’automatisation.

Cliquez pour voir l’image en taille réelle et modifier gratuitement

Contrôleur de vitesse moteur DC à MOSFET

Comment dessiner un schéma de circuit MOSFET dans EdrawMax

Même si ça paraît compliqué, on peut créer facilement un schéma de régulation de puissance par MOSFET dans EdrawMax grâce à ses fonctionnalités de schémas électroniques.

L’interface glisser-déposer permet d’ajouter rapidement MOSFET, sources PWM, résistances, condensateurs, et charges : tous les éléments se relient et se personnalisent pour créer un schéma pro de variateur LED ou de contrôleur moteur en quelques minutes. Il suffit de suivre ces étapes :

Note G2 : 4,5/5 (Plus de 2360 réponses)

100% sûr | Sans annonces | Propulsé par l'IA

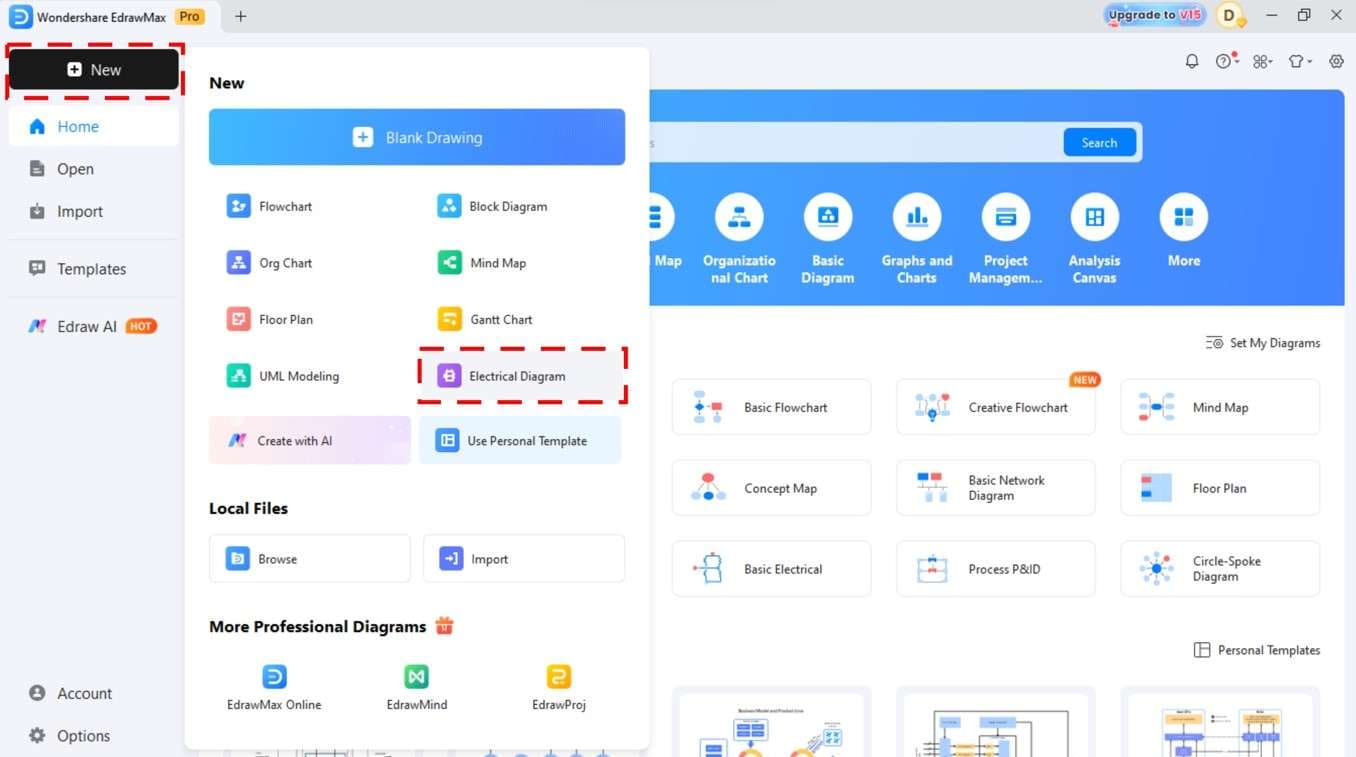

Étape 1 Lancez un nouveau projet

Ouvrez EdrawMax. Cliquez sur Nouveau dans la barre latérale. Sélectionnez Nouveau fichier vierge pour commencer avec une page blanche.

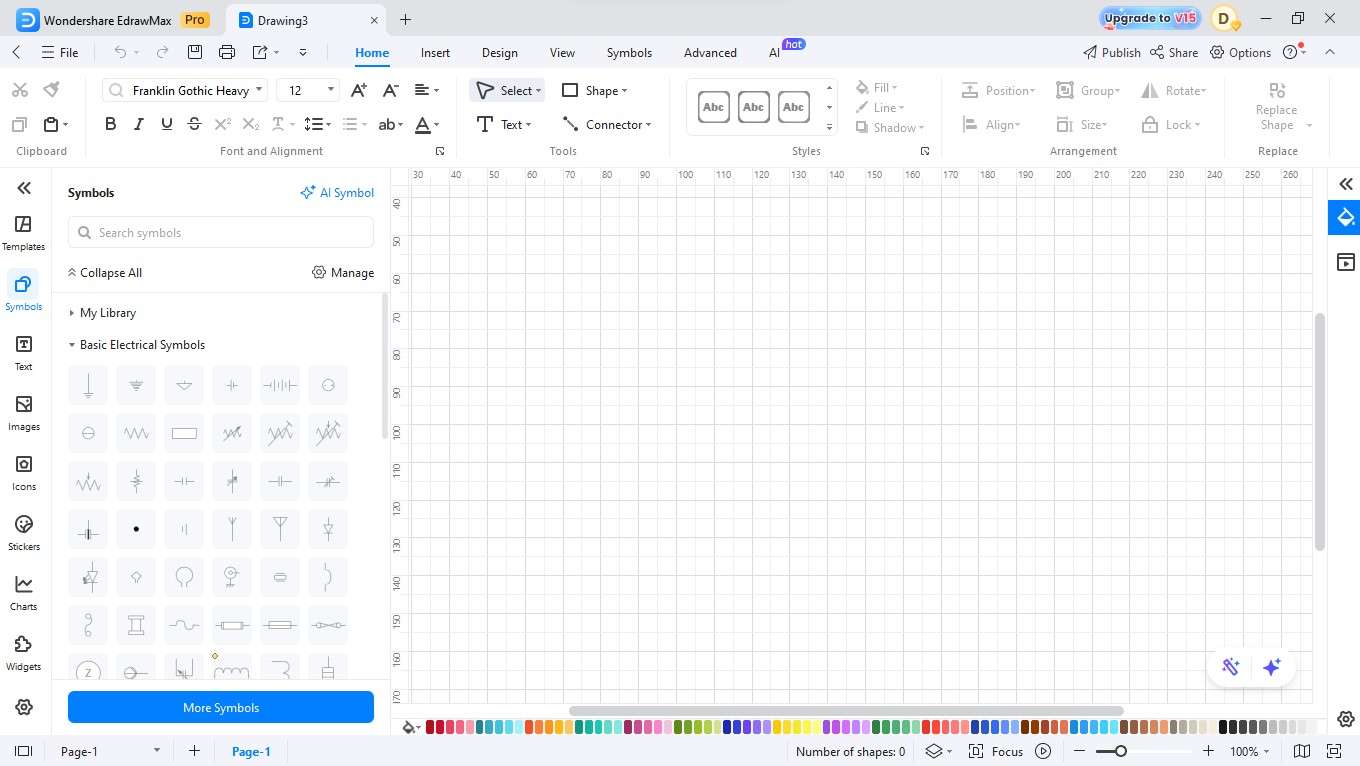

Étape 2 Choisissez les bibliothèques de symboles électroniques

Dans la barre d’outils à gauche, cliquez sur Symboles or Plus de symboles.

Cliquez sur Plus de formes. Dans la bibliothèque, cherchez “électrique”

Choisissez Symboles électriques de base, Audio électrique, ainsi que Instruments électriques.

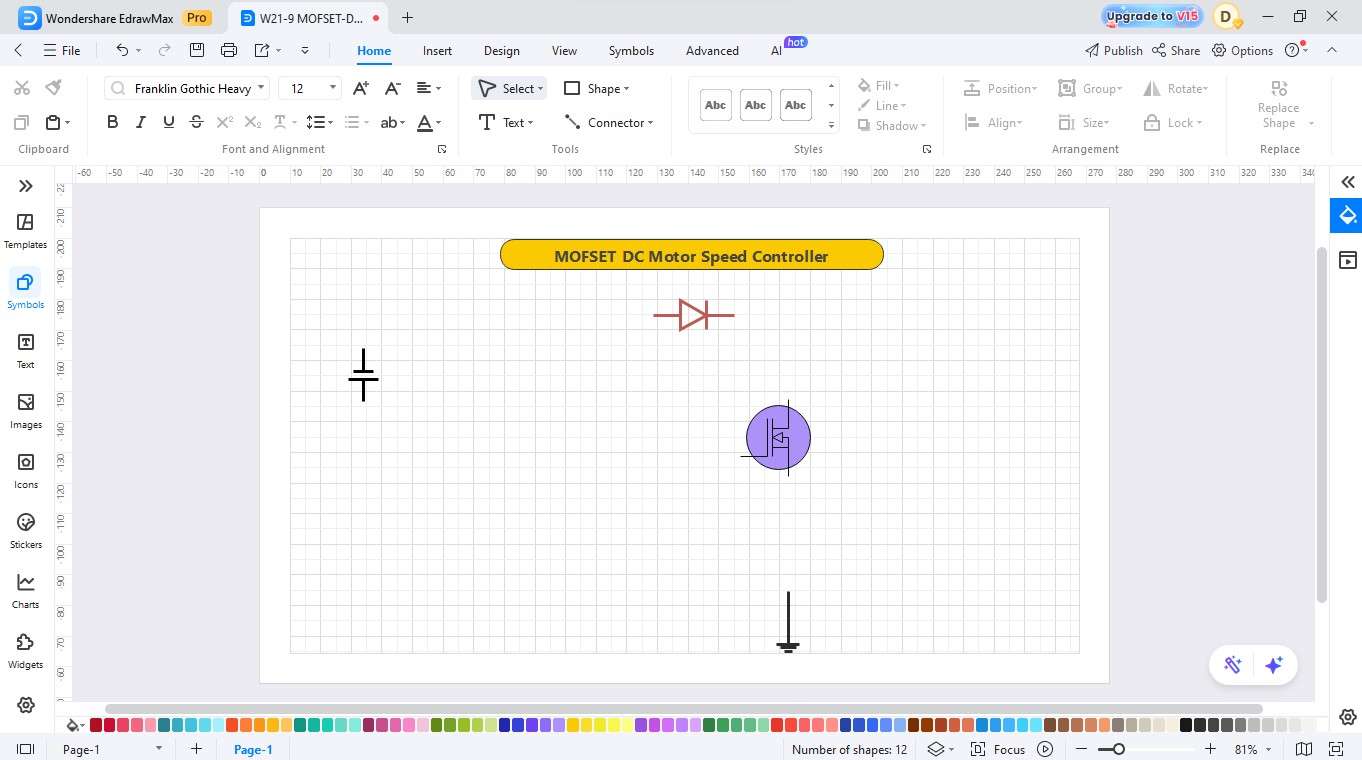

Étape 3 Tracez l’alimentation et ajoutez des composants

Glissez une source de courant continu sur la page.

Ajoutez une diode et un MOSFET/transistor à côté, qui serviront d’élément de commutation pour gérer l’énergie.

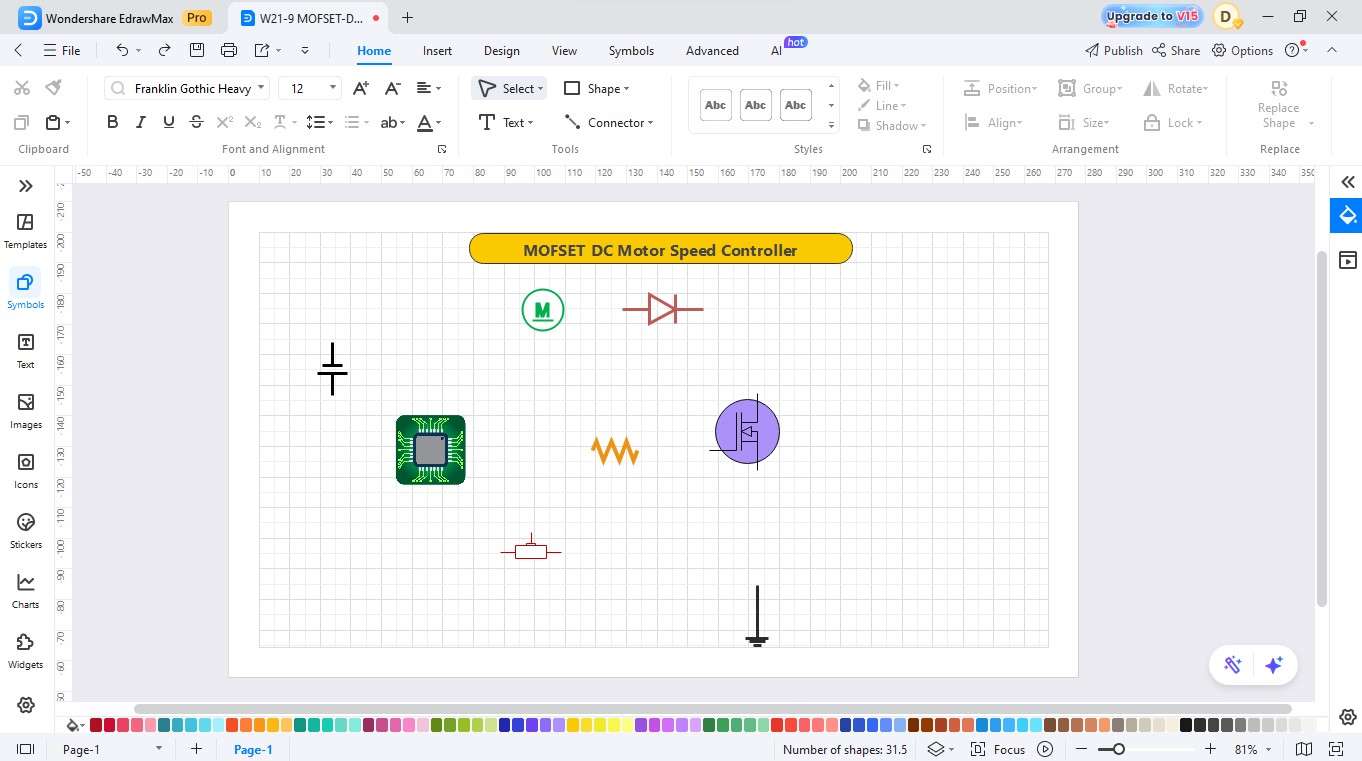

Étape 4 Ajoutez le microcontrôleur et le potentiomètre

• Insérez un microcontrôleur programmé pour transmettre les instructions.
• Ajoutez le symbole de masse, une résistance et un potentiomètre dans le circuit.

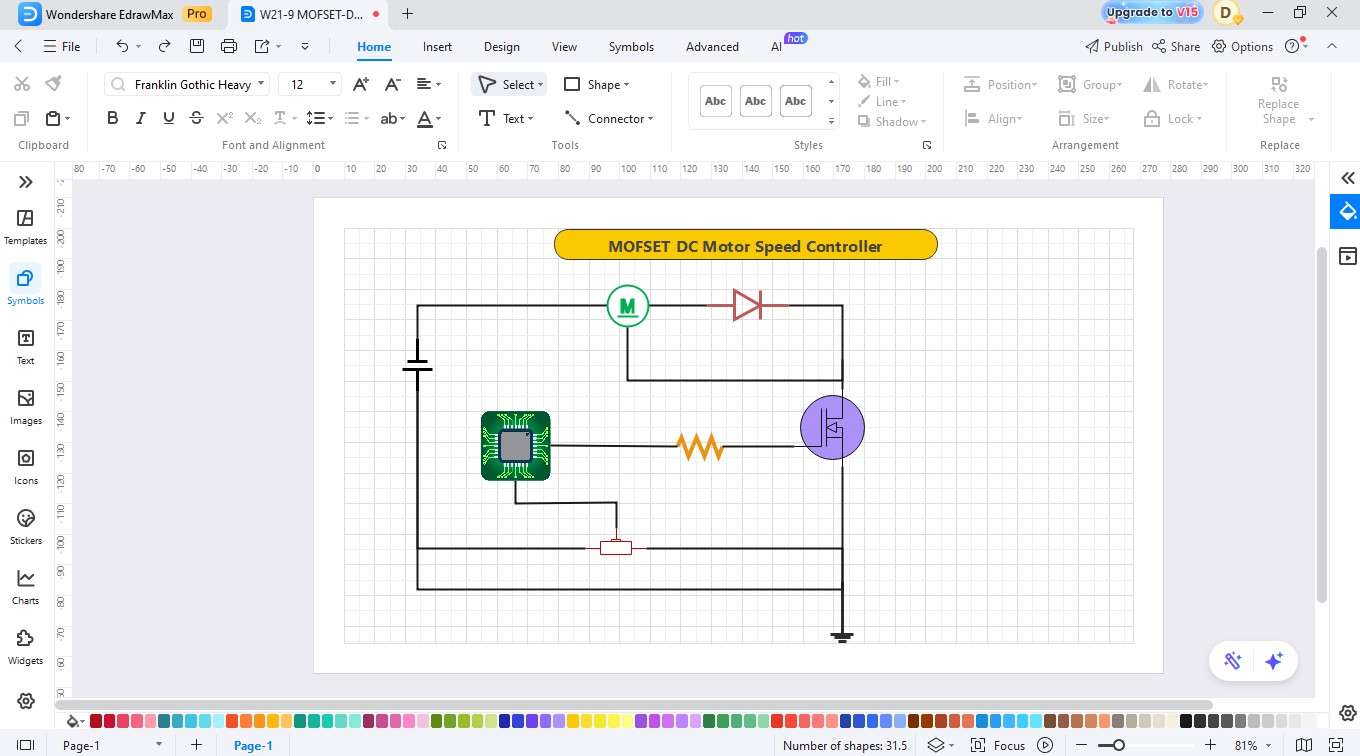

Étape 5 Ajoutez la charge et le condensateur de sortie

• Reliez chaque élément par des connexions appropriées.
• Mettez le reste du circuit à la masse. Optimisez en tirant les fils vers la terre.

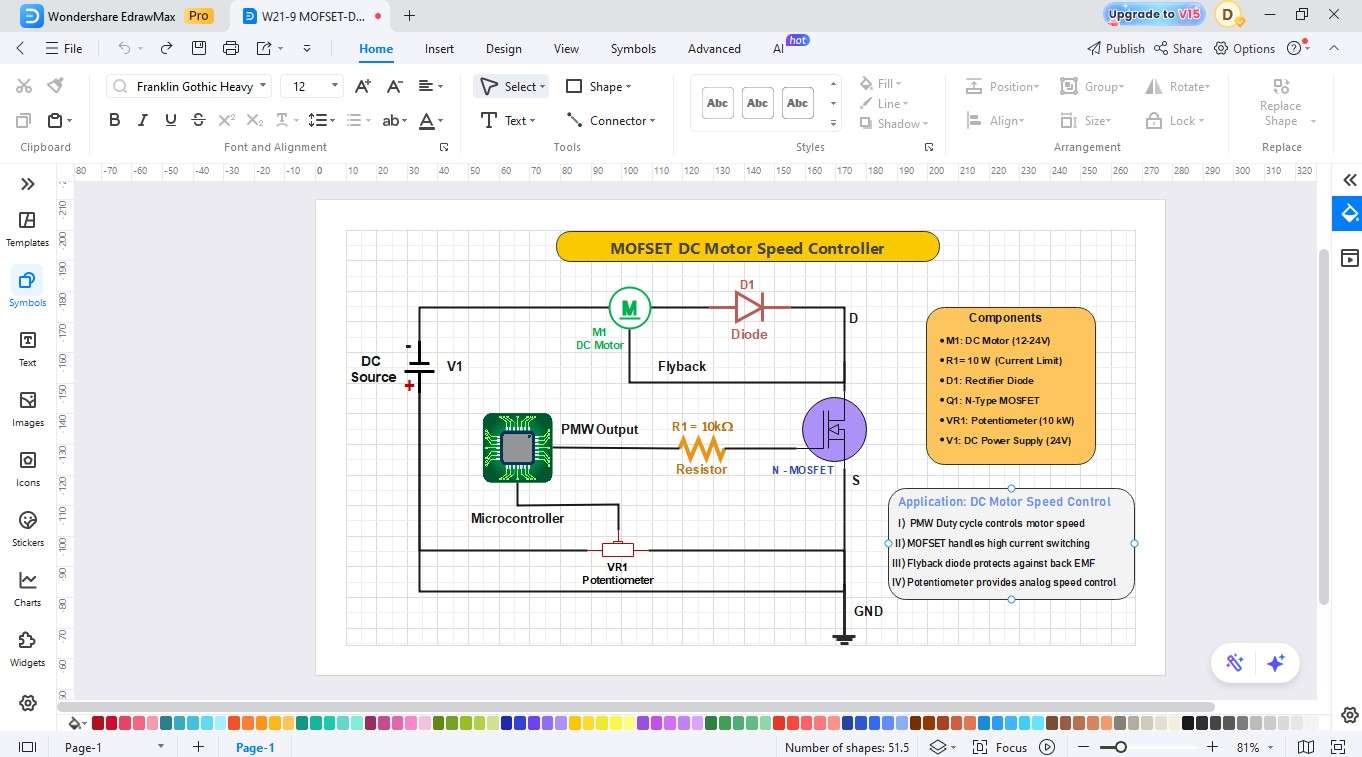

Étape 6 Nommez les éléments et personnalisez

• Le schéma comporte trois éléments essentiels : MOSFET, diode, et inducteur.
• Changez les couleurs selon vos besoins.
• Ajoutez les annotations et descriptifs sur chaque composant.

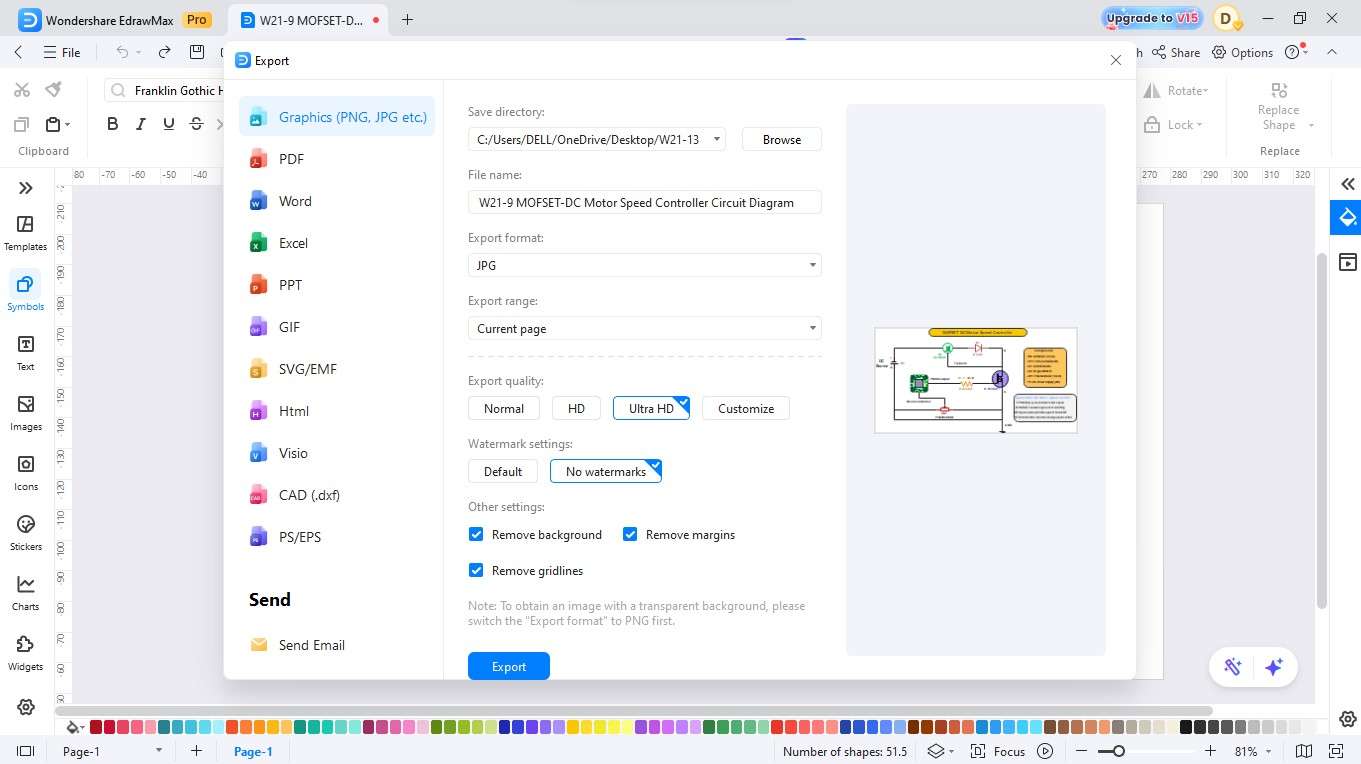

Étape 7 Exporter

• Revérifiez la mise en page pour vous assurer que tout est bien aligné et lisible.
• Une fois terminé, enregistrez votre schéma.
• Il ne reste plus qu’à choisir le format d’export parmi JPG, PNG, SVG et PDF.

EdrawMax : l’outil tout-en-un pour les schémas

EdrawMax est un logiciel de schématisation universel qui permet aux utilisateurs de créer des circuits de commande MOSFET facilement, même sans connaissance technique. L’interface intuitive et la large bibliothèque de composants facilitent la création de variateurs LED, contrôleurs moteurs ou minuteries comme un pro.

Fonctionnalités clés

• Grandes bibliothèques de symboles pour MOSFET, sources PWM, charges, etc.
• Mise en page claire, éditeur glisser-déposer Smart Connection.
• Collaboration en ligne et sauvegarde sécurisée.
• Des modèles personnalisables prêts à l’emploi pour accélérer vos conceptions.
• Vous pouvez exporter vos schémas aux formats JPG, PNG, SVG ou PDF selon vos besoins.

Note G2 : 4,5/5 (Plus de 2360 réponses)

100% sûr | Sans annonces | Propulsé par l'IA

Adopter les meilleures pratiques pour un design précis

Un circuit de commande de puissance à MOSFET bien conçu garantit un fonctionnement fluide, fiable et très efficace dans le temps. Choisir soigneusement les composants, maîtriser la commutation et appliquer des protections prévient la surchauffe, la perte d’énergie ou les coupures inopinées. Pour un design sécurisé et stable, suivez ces conseils :

Choisir le bon MOSFET et ses composants

Sélectionnez un MOSFET adapté à la tension et au courant de votre charge. Utilisez précisément résistances et condensateurs pour stabiliser le signal PWM, limiter le bruit électrique ou le scintillement.

Maîtriser la fréquence de commutation et la chaleur

Augmenter la fréquence PWM donne un réglage plus fin mais génère plus de chaleur. Ajustez la fréquence pour maximiser l’efficacité, et soignez la dissipation (radiateur ou pistes de cuivre sur le PCB).

Prévenir bruit et surtensions transitoires

Ajoutez un snubber (circuit d’amortissement), une diode TVS (suppressur de tension transitoire). Des condensateurs de filtrage sur l’alimentation réduisent aussi les parasites EMI et favorisent un fonctionnement stable des LED ou moteurs.

Conclusion

Le prochain schéma de circuit de puissance à MOSFET vous aidera à développer des gradateurs LED et contrôleurs moteurs haute performance. Vous visualiserez l’interaction de chaque élément pour équilibrer durablement la puissance envoyée.

Grâce à EdrawMax, la création de schémas professionnels est rapide avec son éditeur glisser-déposer et ses bibliothèques de symboles, ce qui simplifie le travail même pour les débutants.
