Une large gamme de symboles de tuyauterie pré-dessinés pour le schéma P&ID est intégrés dans Edraw. Entièrement éditable, vous pouvez utiliser ces symboles pour la création professionnelle et de schéma tuyauterie et instrumentation.

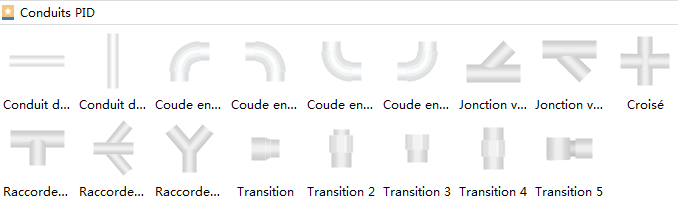

Vous pouvez trouver des formes de conduit complet avec une variété de styles, y compris la tuyauterie droite, le coude d'onglet, la jonction, la jonction bas, le croix, la jonction biseautée, la jonction 3 voies, la jonction Y, et la transition.
est un terme générique pour tout décalage ou changement de direction dans la tuyauterie. Ici aussi signifie coude.
Ce groupe de symboles se trouve dans la catégorie Automatisation industrielle. Après avoir ouvert un modèle de schéma P&ID, la bibliothèque nommée pid conduit qui comprend tous les symboles ci-dessus s'ouvrira à gauche de la toile.
Faites glisser et déposez une forme sur le canevas pour commencer à dessiner. Les formes que vous avez sont des formes vectorielles, qui sont hautement personnalisables.
Pour cet ensemble de symboles de conduit, vous pouvez modifier la longueur de la forme en faisant glisser les poignées de sélection et changer le rayon par le bouton flottant. Tout comme les images montrent ci-dessous:
Vous pouvez également modifier la couleur de remplissage si nécessaire. Cliquez d'abord sur la forme, puis sur le bouton Remplir pour choisir les options de couleur.
Besoin de nouveaux symboles de tuyauterie pour votre design? Ces symboles de tuyauterie sont un jeu d'enfant. Et leurs détails raffinés et fins feront des diagrammes et des présentations exceptionnels et faciles à comprendre à vos clients.
Afin de mieux comprendre l'application des symboles, nous offrons des exemples complets de P&ID utilisant des symboles de canalisation. Les symboles P&ID pré-dessinés d'Edraw fournissent un moyen rapide et facile de concevoir des schémas de tuyauterie et instrumentation.
