Pour les utilisateurs qui ont besoin de documenter la tuyauterie et les schémas d'instrumentation ou des diagrammes de flux de procédé, nous vous proposons ici une large gamme de symboles et d'illustrations vives de P&ID, qui peuvent considérablement économiser votre temps précieux et améliorer votre efficacité. Cette page présente un ensemble de symboles de traitement des aliments ainsi que quelques instructions simples sur la façon de les utiliser.

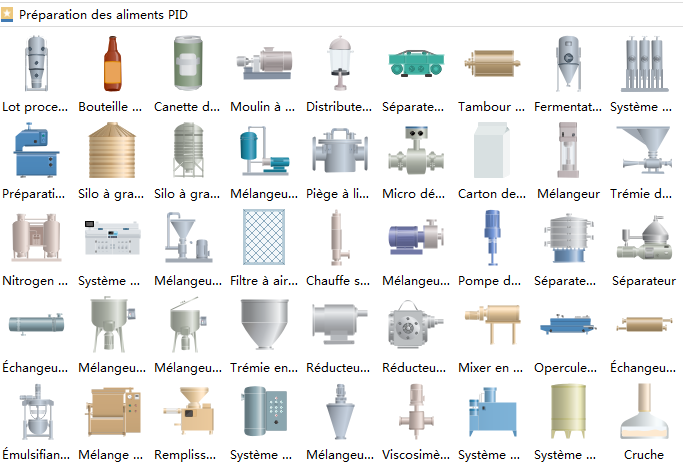

L'image ci-dessous montre une capture d'écran de la bibliothèque de symboles de traitement des aliments dans Edraw. Il a une collection complète des symboles vectoriels transformation des aliments de schéma P&ID. Vous trouverez le distributeur de concentré, le moulin à colloïde, le séparateur à courroie, la bouteille de bière, le système de filtration, le filtre à air sanitaire, le silo à grains, le mélangeur, la trémie, le séparateur, le mélangeur en acier inoxydable, etc.
est un dispositif qui est conçu pour bloquer physiquement certains objets ou substances tout en laissant passer les autres.
Vous pouvez trouver les symboles de traitement des aliments dans la catégorie Automatisation industrielle de la bibliothèque de symboles. Les formes dans la bibliothque sont des formes vectoriels, qui sont hautement personnalisables.
Les formes sont autorisées à l'échelle vers le haut et vers le bas sans perte de la résolution d'affichage. Il n'y a plus d'image floue.
Vous pouvez changer librement les couleurs de remplissage en fonction de votre propre thème.
Conseils: Si vous souhaitez modifier la couleur de remplissage d'une partie d'une forme, vous devez d'abord sélectionner la forme secondaire. Cliquez sur la forme secondaire que vous souhaitez changer de couleur pour quelques fois jusqu'à ce que vous avez sélectionné avec succès (il y aura un cadre de sélection bleu), puis vous pouvez changer cette forme de sous avec une nouvelle couleur, et avec d'autres parties inchangées. Ou vous pouvez d'abord dégrouper la forme (aller au menu Accueil, puis cliquer sur le bouton Dégrouper), et changer la couleur pour n'importe quelle forme secondaire librement.
Vous pouvez extraire les composants de dessin pour créer de nouveaux symboles. Pour ce faire, vous devez d'abord cliquer sur le bouton Dégrouper pour dégrouper la forme sous le menu Accueil.
Pour vous aider à mieux comprendre les symboles de tuyauterie et d'instrumentation, vous pouvez cliquez pour voir les page d'exemples de schéma P&ID et d'exemples de schéma de procédé de voir un large éventail d'exemples.
Dans les exemples ci-dessous, vous verrez comment utiliser efficacement les symboles de transformation des aliments. Avec ces excellents symboles, quiconque même novices pourrait rendre l'encadrement exceptionnel et des schémas tuyauterie et instrumentation.
Traitement de bière
Jus et Nectar
Séchage du grain
