Cet article présente divers symboles vanne réalistes, y compris le robinet à bille, le clapet anti-retour, la soupape de commande, la vanne du moteur, la vanne manuelle et la vanne 3D. Les symboles vanne vectorielles vous aident à créer des schémas P&ID de grande clarté.

Une grande variété de symboles vanne P&ID pré-dessinés sont inclus dans Edraw. Entièrement éditable, vous pouvez utiliser ces symboles pour faire des schémas tuyauterie et instrumentation professionnels.

Formes de symbole vanne

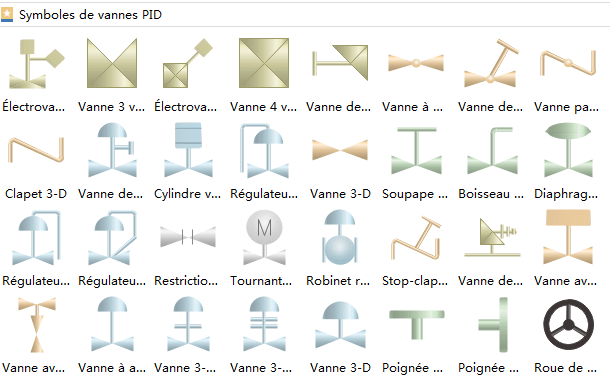

Vous pouvez trouver des formes de soupapes complètes avec une variété de styles et de fonctions, y compris le robinet à boisseau sphérique, le clapet anti-retour horizontal, le clapet anti-retour vertical, le clapet de commande, et etc.

Formes de symbole vanne

Nom
Symbole
Usage
Vanne à bille
Symbole vanne à bille

est une forme de vanne quart de tour qui utilise une boule creuse, perforée et pivotante pour contrôler l'écoulement à travers elle.

Soupape de retenue
Symbole vanne de soupape de retenue
est une vanne qui permet normalement au fluide de s'écouler dans une seule direction.
Soupape du moteur
Symbole vanne de soupape du moteur
est la vanne avec moteur servant à l'ouverture complète ou à la fermeture complète dans les pipelines.
Soupape de commande
Symbole vanne de soupape de commande
est utilisée pour commander des conditions en ouvrant ou fermant totalement ou partiellement en réponse à des signaux reçus de contrôleurs dont la valeur est fournie par des capteurs qui surveillent des changements dans de telles conditions.
Soupape de serrage
Symbole vanne de soupape de serrage
est une soupape de commande à alésage intégral ou à portage complet qui utilise un effet de pincement pour obstruer l'écoulement du fluide.

Liste des symboles vanne courants

Dans ce pochoir, vous trouverez une collection de symboles de soupape 3D, tels que le solénoïde 3D à 3 voies, la vanne à 3 voies 3D, la vanne à bille 3D, la vanne à papillon 3D, la vanne de commande 3D, etc.

Les symboles sont au format vectoriel, ceci hautement personnalisable. Vous pouvez ajouter des textes, redimensionner ou déplacer des formes, et modifier les couleurs.

symboles vanne courants

Comment utiliser les symboles vanne dans un schéma P&ID ?

Ce groupe de symboles se trouve dans la catégorie Automatisation industrielle. Lorsque vous démarrez un modèle de dessin Processus P&ID, la bibliothèque de symboles s'ouvre automatiquement. Faites glisser et déposez une forme sur le canevas pour commencer à dessiner.

Les formes que vous avez sont des formes vectorielles, qui sont hautement personnalisables.

Forme évolutive

Les formes sont autorisées à l'échelle vers le haut et vers le bas sans perte de la résolution d'affichage. Il n'y a plus d'image floue.

modifier la taille des symboles vanne

Couleur modifiable

Vous pouvez changer librement les couleurs de remplissage en fonction de votre propre thème.

Conseils:

  1. Si vous souhaitez modifier la couleur de remplissage d'une partie d'une forme, vous devez d'abord sélectionner la forme secondaire. Cliquez sur la forme secondaire que vous souhaitez changer de couleur pour quelques fois jusqu'à ce que vous avez sélectionné avec succès (il y aura un cadre de sélection bleu), puis vous pouvez changer cette forme de sous avec une nouvelle couleur, et avec d'autres parties inchangées.
  2. Ou vous pouvez d'abord dégrouper la forme (aller au menu Accueil, puis cliquer sur le bouton Dégrouper), et changer la couleur pour n'importe quelle forme secondaire librement.

modifier la couleur des symboles vanne

Forme séparable

Vous pouvez extraire les composants de dessin pour créer de nouveaux symboles. Pour ce faire, vous devez d'abord cliquer sur le bouton Dégrouper pour dégrouper la forme sous le menu Accueil.

symboles vanne séparables

Utiliser les symboles vanne pour créer un schéma P&ID

Quelques exemples sont fournis pour illustrer comment utiliser les symboles. Tout le monde peut faire des schémas tuyauterie et instrumentation semblables sans expérience professionnelle requise.
