Symboles de fils et câbles de schéma P&ID et leur utilisation

Cet article présente des symboles de fils et de câbles pré-dessinés, y compris l'injection d'additifs, la presse à balles, la bobine, l'extrudeuse, le propulseur d'extrusion, la bobine de fil, la bobine en bois, l'empileur de fil, etc. Les symboles vectoriels aident à créer des schémas et des documentations P&ID.

Des symboles de fils et de câbles P&ID réalistes sont fournis pour faire des schémas tuyauterie et instrumentation remarquables. Ici, vous aurez une vue d'ensemble des symboles sur leur apparence et comment les utiliser dans les schémas.

Télécharger Version Windows Version Mac Version Linux

Symboles de fils et câbles

Cette image est une capture d'écran de la bibliothèque de symboles fils et câbles d'Edraw. Il a inclus un assemblage complet de de formes vectorielles de câbles et fils de schéma P&ID. Vous trouverez l'injection d'additifs, la presse à balles, la bobine, l'extrudeuse, le propulseur d'extrusion, la bobine de fil, la bobine en bois, l'empileur de fil, etc.

Symboles de fils de câbles P&ID

Extrudeuse

est un dispositif qui force les solides ductiles ou semi-solides à travers les ouvertures de filière de forme appropriée pour produire un film continu, une bande ou un tube.

Bobine

est un conducteur électrique enroulé sous la forme d'une spirale, parfois avec un noyau de fer doux, pour fournir l'inductance ou un champ magnétique.

Bobine de fil

est un dispositif sur lequel le fil, le fil, le câble, le papier, le film, les sangles ou la bande sont enroulés pour la distribution, avec des plaques en haut et en bas pour l'empêcher de glisser.

Comment utiliser les symboles de fils et câbles

Pour trouver les symboles, cliquez d'abord sur le bouton Bibliothèque dans le coin supérieur gauche, dans la liste déroulante, cliquez sur Automatisation industrielle, vous verrez tous les symboles de dessin P&ID. Choisissez Fils et câbles, et ce pochoir s'ouvrira à gauche des cancas. Faites glisser la forme dont vous avez besoin directement sur la toile.

Les formes que vous avez sont des formes vectorielles, qui sont hautement personnalisables.

Forme évolutive

Les formes sont autorisées à l'échelle vers le haut et vers le bas sans perte de la résolution d'affichage. Il n'y a plus d'image floue.

modifier la taille des symboles de câbles et de fils

Couleur modifiable

Vous pouvez changer librement les couleurs de remplissage en fonction de votre propre thème.

Conseils:
Si vous souhaitez modifier la couleur de remplissage d'une partie d'une forme, vous devez d'abord sélectionner la forme secondaire. Cliquez sur la forme secondaire que vous souhaitez changer de couleur pour quelques fois jusqu'à ce que vous avez sélectionné avec succès (il y aura un cadre de sélection bleu), puis vous pouvez changer cette forme de sous avec une nouvelle couleur, et avec d'autres parties inchangées.

Ou vous pouvez d'abord dégrouper la forme (aller au menu Accueil, puis cliquer sur le bouton Dégrouper), et changer la couleur pour n'importe quelle forme secondaire librement.

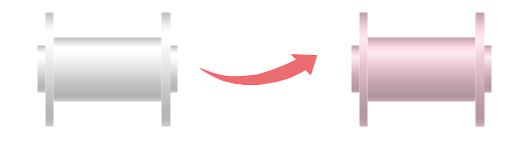

modifier la couleur des symboles de câbles et de fils

Forme séparable

Vous pouvez extraire les composants de dessin pour créer de nouveaux symboles. Pour ce faire, vous devez d'abord cliquer sur le bouton Dégrouper pour dégrouper la forme sous le menu Accueil.

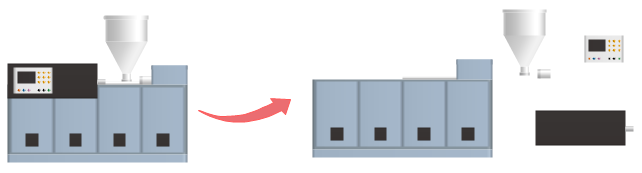

symboles de fils et de câbles sont séparables

Exemples d'application des symboles de fils et câbles

Voici quelques exemples illustrant l'utilisation et l'application des symboles de fils et de câbles P&ID. Les symboles P&ID prédéfinis d'Edraw fournissent un moyen rapide et facile de concevoir des schémas de tuyauterie et d'instrumentation. Vous pouvez cliquez pour voir les page d'exemples de schéma P&ID et exemples de schéma de procédé de voir un large éventail d'exemples.
