Cet article présente des symboles de traitement des eaux usées représentent le traitement de l'eau, l'absorbeur, le bassin d'aération, le système de filtrage, l'absorbeur de carbone, l'alimentation chimique, le système d'eau propre, le réservoir surélevé, etc. Les symboles vectoriels aident à élaborer des schémas et des documentations exacts et de qualité de présentation.

De la bibliothèque de symboles de traitement des eaux usées de schéma P&ID à Edraw, vous pouvez obtenir l'assemblage le plus complet des symboles de traitement des eaux usées. Ils sont des ressources précieuses grandement faciliter votre travail lors de la création de schéma tuyauterie et instrumentation. Cette page présente un aperçu de leur apparence et de leur utilisation dans les schémas.

Symboles de traitement des eaux usées

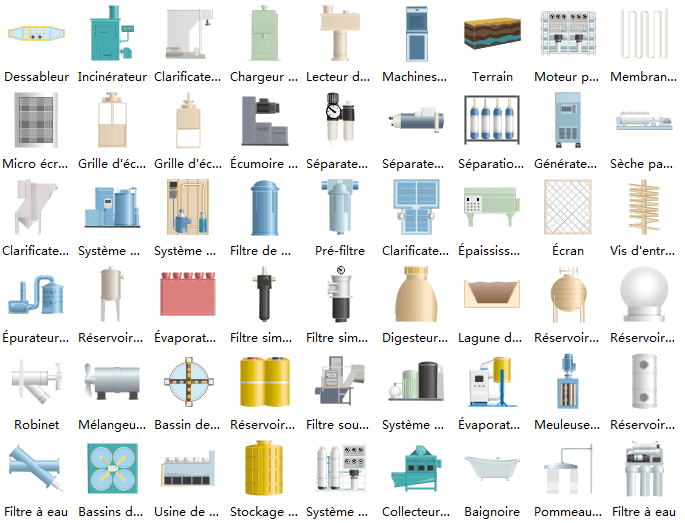

Une partie des symboles de traitement des eaux usées est présentée ci-dessous. Nous avons essayé de les rendre aussi inclusifs que possible. Il y a le traitement de l'eau, l'absorbeur, le bassin d'aération, le système de filtre, l'absorbeur de carbone, l'alimentateur chimique, le système d'eau propre, le réservoir élevé, l'incinérateur, le sécheur de pagaie, le micro écran, le robinet, l'évaporateur, la grille etc.

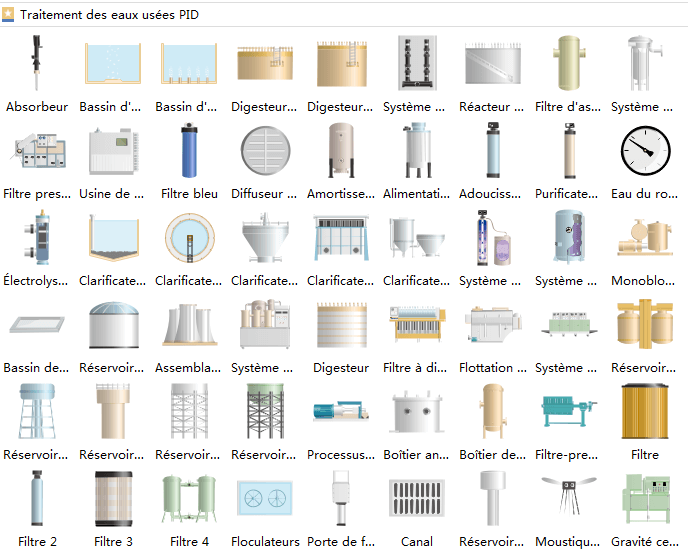

Symboles de traitement des eaux usées de schéma P&ID

Tutoriel vidéo - Comment créer un schéma P&ID

Nom
Symbole
Usage
Traitement de l'eau
Traitement de l'eau

est le procédé à l'échelle industrielle qui rend l'eau plus acceptable pour une utilisation finale.

Absorbeur
Absorbeur
est un dispositif qui contient du liquide pour l'absorption de vapeurs de réfrigérant ou d'autres vapeurs.
Bassin d'aération
bassin d'aération
est un bassin de rétention et / ou de traitement doté d'une aération artificielle pour favoriser l'oxydation biologique des eaux usées.
Clarificateur
Clarificateur
est un dispositif pour filtrer un liquide.
Chlorateur
chlorateur

est un dispositif pour filtrer un liquide.

Digesteur
Digesteur
est un récipient utilisé pour produire de la pâte de cellulose à partir de copeaux de bois par cuisson sous pression.
Incinérateur
incinérateur
est un procédé de traitement des déchets qui implique la combustion de substances organiques contenues dans les déchets.
Evaporation
Evaporation
est un type de vaporisation d'un liquide qui se produit de la surface d'un liquide dans une phase gazeuse qui n'est pas saturée par la substance d'évaporation.

Comment utiliser les symboles de traitement des eaux usées

Où trouver les symboles?

  1. Démarrez Edraw, choisissez la catégorie Automatisation industrielle, et double cliquez sur le modèle Ecologique P&ID pour démarrer une nouvelle page de dessin. Cette bibliothèque de symboles de traitement des eaux usées s'ouvrira automatiquement à gauche de la toile avec d'autres bibliothèques.
  2. Si votre Edraw est déjà ouvert, vous pouvez également cliquer sur le bouton de la bibliothèque en haut à gauche et naviguer au Automatisation Industrielle->Ecologique P&ID.

Faire glisser et déposer les symboles

Lorsque vous avez réussi à accéder aux symboles, vous pouvez maintenant glisser et déposer les symboles requis sur la toile. Les formes que vous avez sont des formes vectorielles, qui sont hautement personnalisables.

Forme évolutive

Les formes sont autorisées à l'échelle vers le haut et vers le bas sans perte de la résolution d'affichage. Il n'y a plus d'image floue.

modifier la taille des symboles de traitement des eaux usées

Couleur modifiable

Vous pouvez changer librement les couleurs de remplissage en fonction de votre propre thème.

Conseils:

Pour modifier la couleur de remplissage d'une sous-forme, vous devez d'abord sélectionner la forme secondaire. Il existe deux façons de sélectionner une sous-forme. 1. Cliquez sur la forme secondaire que vous souhaitez modifier la couleur pour quelques fois jusqu'à ce que vous avez sélectionné avec succès. 2. vous pouvez d'abord dégrouper la forme (aller au menu d'Accueil, puis cliquer sur le bouton Dégrouper), et cliquer une seule fois pour sélectionner une forme secondaire.

modifier la couleur des symboles de traitement des eaux usées

Forme séparable

Vous pouvez extraire les composants de dessin pour créer de nouveaux symboles. Pour ce faire, vous devez d'abord cliquer sur le bouton Dégrouper pour dégrouper la forme sous le menu Accueil.

symboles de traitement des eaux usées séparables

Autres symboles de traitement des eaux usées de schéma P&ID

Autres symboles de traitement des eaux usées sont disponibles dans le concepteur de schéma P&ID.

Autres symboles de traitement des eaux usées de schéma P&ID

Utiliser les symboles de traitement des eaux usées de P&ID pour créer des schémas P&ID

Voici quelques exemples illustrant l'utilisation et l'application des symboles de chauffage P&ID. Les symboles P&ID pré-dessinés d'Edraw fournissent un moyen rapide et facile de concevoir des schémas tuyauterie et instrumentation et schémas de procédé.
