Symboles de l'industrie utilisés dans le schéma P&ID

De la bibliothèque de symbole de l'industrie P&ID, vous gagnerez une grande gamme de symboles de l'industrie de schéma P&ID de haute qualité. Ces symboles sont des ressources magnifiques lorsque vous créez un schéma tuyauterie et instrumentation. Ici, vous aurez un aperçu général des symboles sur la façon dont ils ressemblent et comment de les utiliser dans les schémas P&ID.

Symboles de l'industrie

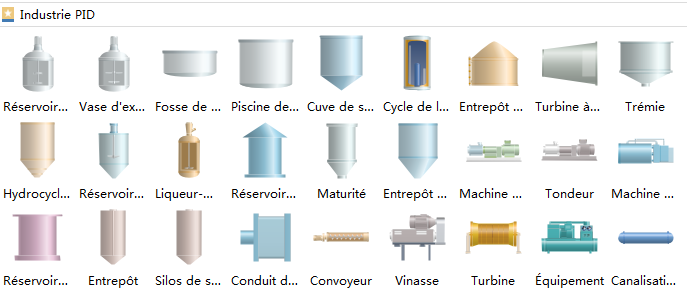

L'image suivante montre une capture d'écran de la bibliothèque de symboles de l'industrie. Il a une collection complète de formes vectorielles d'industrie de P&ID. Vous trouverez le réservoir d'asphalte de mélange, l'expansion de l'asphalte, du fumier animal, laitier liquide chariot, réservoir de purge, trémie, levure sèche poudre entrepôt, turbine à vapeur à haut rendement, la liqueur mère, la maturité, la haveuse, la machine de frittage, le stocks bin, et plus encore.

Nom

Symbole

Usage

Trémie

est un conteneur de stockage utilisé pour la collecte des matériaux granulaires conçus pour distribuer facilement ces matériaux à travers la gravité.

Turbine

est un dispositif mécanique rotatif qui extrait l'énergie d'un flux de fluide et le convertit en travail utile.

Convoyeur

est une pièce commune de l'équipement de manutention mécanique qui déplace les matériaux d'un endroit à un autre.

Comment utiliser les symboles de l'industrie

Ce groupe de symboles se trouve dans la catégorie Automatisation industrielle. Lorsque vous démarrez un modèle de dessin Processus P&ID, la bibliothèque de symboles s'ouvre automatiquement. Faites glisser et déposez une forme sur le canevas pour commencer à dessiner.

Les formes que vous avez sont des formes vectorielles, qui sont hautement personnalisables.

Forme évolutive

Les formes sont autorisées à l'échelle vers le haut et vers le bas sans perte de la résolution d'affichage. Il n'y a plus d'image floue.

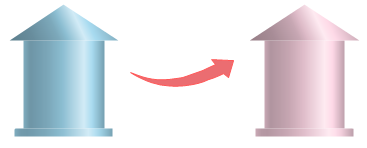

Couleur modifiable

Vous pouvez changer librement les couleurs de remplissage en fonction de votre propre thème.

Conseils:

Si vous souhaitez modifier la couleur de remplissage d'une partie d'une forme, vous devez d'abord sélectionner la forme secondaire. Cliquez sur la forme secondaire que vous souhaitez changer de couleur pour quelques fois jusqu'à ce que vous avez sélectionné avec succès (il y aura un cadre de sélection bleu), puis vous pouvez changer cette forme de sous avec une nouvelle couleur, et avec d'autres parties inchangées.

Ou vous pouvez d'abord dégrouper la forme (aller au menu Accueil, puis cliquer sur le bouton Dégrouper), et changer la couleur pour n'importe quelle forme secondaire librement.

Forme séparable

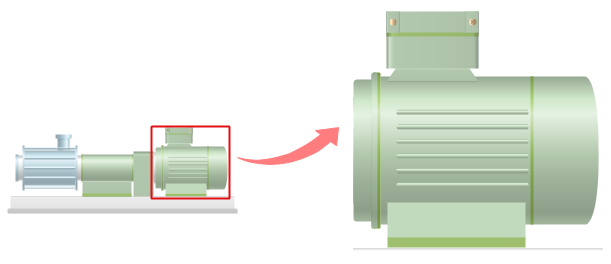

Vous pouvez extraire les composants de dessin pour créer de nouveaux symboles. Pour ce faire, vous devez d'abord cliquer sur le bouton Dégrouper pour dégrouper la forme sous le menu Accueil.

Comment utiliser les symboles de l'industrie P&ID pour créer un schéma P&ID

Dans les exemples ci-dessous, vous verrez comment utiliser efficacement les symboles de l'industrie. Avec ces excellents symboles, quiconque même les novices pourraient faire des schémas tuyauterie et instrumentation facilement.

Production de levure

Production de mortier

Production de briquettes de biomasse

Catégories des symboles P&ID
