Cet article présente des symboles de refroidissement de processus P&ID pré-dessinés, y compris le refroidisseur à absorption, le refroidisseur, le générateur de froid, la tour de refroidissement, le refroidisseur à moteur, le système de refroidissement simple, etc. Les symboles vectoriels aident à élaborer des schémas et des documentations exacts et de qualité de présentation.

Les symboles de refroidissement du procédé P&ID prêts à l'emploi visent à aider les utilisateurs à créer des schémas tuyauterie et instrumentation de haute qualité et professionnels. Avec toutes les formes fournies en format vectoriel, il est plus souple de dessiner des schémas sur mesure. Vérifiez les symboles de refroidissement du processus dans cette page et voyez pourquoi tout le monde les utilise pour créer des schémas P&ID et des schémas de procédé.

Symboles de refroidissement du procédé

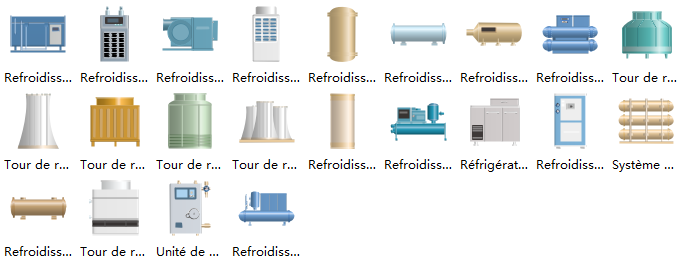

L'image suivante montre une capture d'écran de la bibliothèque de symboles de refroidissement de procédé dans Edraw. Il a une collection complète de formes vectorielles de refroidissement de procédé de P&ID. Vous trouverez le refroidisseur à absorption, le refroidisseur, le générateur de froid, le tour de refroidissement, le refroidisseur à moteur, le système de réfrigération au gaz naturel, le refroidissement simple, l'unité de contrôle de la température, etc.

Symboles de refroidissement du procédé

Nom
Symbole
Usage
Refroidisseur
refroidisseur

est une machine qui élimine la chaleur d'un liquide par un cycle de réfrigération par compression ou absorption.

Tour de refroidissement
tour de refroidissement
est un dispositif de rejet de chaleur qui rejette la chaleur perdue dans l'atmosphère par le refroidissement d'un courant d'eau à une température inférieure.

Comment utiliser les symboles de refroidissement du procédé

Ce groupe de symboles se trouve dans la catégorie Automatisation industrielle. Lorsque vous démarrez un modèle de dessin Processus P&ID, la bibliothèque de symboles s'ouvre automatiquement. Faites glisser et déposez une forme sur le canevas pour commencer à dessiner.

Les formes que vous avez sont des formes vectorielles, qui sont hautement personnalisables.

Forme évolutive

Les formes sont autorisées à l'échelle vers le haut et vers le bas sans perte de la résolution d'affichage. Il n'y a plus d'image floue.

Modifier la taille de symboles de refroidissement du procédé

Couleur modifiable

Vous pouvez changer librement les couleurs de remplissage en fonction de votre propre thème.

Conseils:

Si vous souhaitez modifier la couleur de remplissage d'une partie d'une forme, vous devez d'abord sélectionner la forme secondaire. Cliquez sur la forme secondaire que vous souhaitez changer de couleur pour quelques fois jusqu'à ce que vous avez sélectionné avec succès (il y aura un cadre de sélection bleu), puis vous pouvez changer cette forme de sous avec une nouvelle couleur, et avec d'autres parties inchangées.

Ou vous pouvez d'abord dégrouper la forme (aller au menu Accueil, puis cliquer sur le bouton Dégrouper), et changer la couleur pour n'importe quelle forme secondaire librement.

Modifier la couleur de symboles de refroidissement du procédé

Forme séparable

Vous pouvez extraire les composants de dessin pour créer de nouveaux symboles. Pour ce faire, vous devez d'abord cliquer sur le bouton Dégrouper pour dégrouper la forme sous le menu Accueil.

symboles de refroidissement du procédé séparables

Utiliser les symboles de refroidissement du procédé P&ID pour créer des schémas P&ID

Voici quelques exemples illustrant l'utilisation et l'application des symboles de refroidissement du procédé P&ID. Les symboles P&ID prédéfinis d'Edraw fournissent un moyen rapide et facile de concevoir des schémas tuyauterie et instrumentation. Pour découvrir d'autres exemples, vous pouvez visiter les pages exemples de schéma P&ID et exemples de schéma de procédé.

Catégories des symboles P&ID

  1. Conduit

  2. Vannes

  3. Pompes

  4. Moteurs

  5. Mélangeurs

  6. Bâtiments

  7. Tour

  8. Fils et câbles

  9. Manipulation des matériaux

  10. Mètres

  11. Machines

  1. Chimie

  2. Chauffage des procédés

  3. Refroidissement des procédés

  4. Traitement des eaux usées

  5. Traitement des aliments

  6. Lumières

  7. Source d'alimentation

  8. Conteneurs

  9. Industrie

  10. Débitmètres

  1. CVC

  2. Logistique

  3. Sécurité

  4. Souffleurs

  5. Réchauffeurs

  6. Installations d'usines

  7. Chaudières

  8. Claviers d'ordinateur

  9. Symboles électriques

  10. Réservoirs
