Les symboles du mélangeur P&ID vous permettent de lancer instantanément votre schéma de tuyauterie et d'instrumentation. Il suffit de parcourir ci-dessous - une grande collection de symboles réalistes représentant divers mélangeurs, ce qui rendra votre schéma P&ID professionnel.

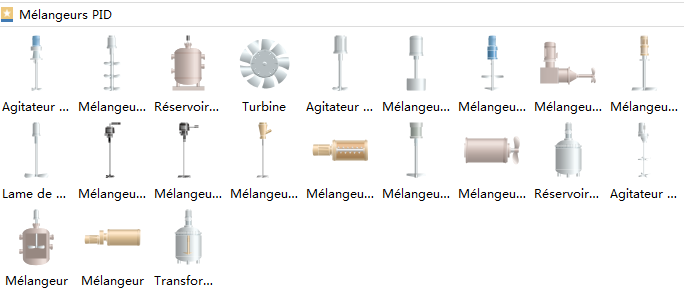

L'image suivante montre une partie des symboles de mélangeur dans la galerie de symboles d'Edraw. Vous trouverez les symboles de mélange pré-dessinés, par exemple l'agitateur, le mélangeur 3-D, le roue, le réservoir de collecte de condensat, le mélangeur magnétique, le mélangeur pneumatique, le mélangeur portable, et plus encore.
est une machine ou un dispositif pour agiter et mélanger.
Ce groupe des sylboles peuvent être trouvés dans la catégorie Automatisation industrielle dans la bibliothèque des symboles. Lorsque vous démarrez un modèle de Génération utilité P&ID, la bibliothèque de symboles Mélangeurs P&ID comprennant tous les symboles ci-dessus s'ouvrira à gauche de la toile.
Lorsque la bibliothèque est ouverte, vous pouvez faire glisser et déposer n'importe quelle forme sur la page de dessin. Toutes les formes sont au format vectoriel, qui sont entièrement personnalisables.
Pour cet ensemble de symboles de mélangeur, vous pouvez modifier la taille de la forme en faisant glisser les poignées de sélection et changer les couleurs librement.
Vous êtes autorisé à escalader la forme à n'importe quelle taille sans perte de la résolution d'affichage. Il n'y a plus d'image floue.
Vous pouvez changer librement les couleurs de remplissage en fonction de votre propre thème.
Conseils:
Si vous souhaitez modifier la couleur de remplissage d'une partie d'une forme, vous devez d'abord sélectionner la forme secondaire. Cliquez sur la forme secondaire que vous souhaitez changer de couleur pour quelques fois jusqu'à ce que vous avez sélectionné avec succès (il y aura un cadre de sélection bleu), puis vous pouvez changer cette forme de sous avec une nouvelle couleur, et avec d'autres parties inchangées.
Ou vous pouvez d'abord dégrouper la forme (aller au menu Accueil, puis cliquer sur le bouton Dégrouper), et changer la couleur pour n'importe quelle forme secondaire librement.
Vous pouvez extraire les composants de dessin pour créer de nouveaux symboles. Pour ce faire, vous devez d'abord cliquer sur le bouton Dégrouper pour dégrouper la forme sous le menu Accueil.

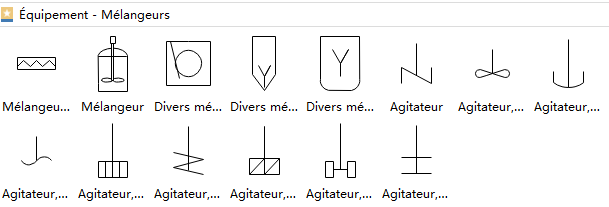

Plus de symboles de mélangeur sont fournis pour répondre aux différentes exigences. Vous pouvez taper «mélangeur» dans la boîte de recherche de la bibliothèque, et d'autres résultats apparaîtront.
Dans les exemples ci-dessous, vous verrez comment utiliser efficacement les symboles du mélangeur. Avec ces excellents symboles, quiconque même les novices pourraient créer des schémas tuyauterie et instrumentation facilement.
