Une grande collection de symboles de source d'alimentation P&ID est fournie dans la bibliothèque de symboles Edraw. Basé sur la qualité avancée et la collection complète de symbole, il offre une commodité exceptionnelle dans la fabrication de schéma tuyauterie et instrumentation et des schémas de procédé.

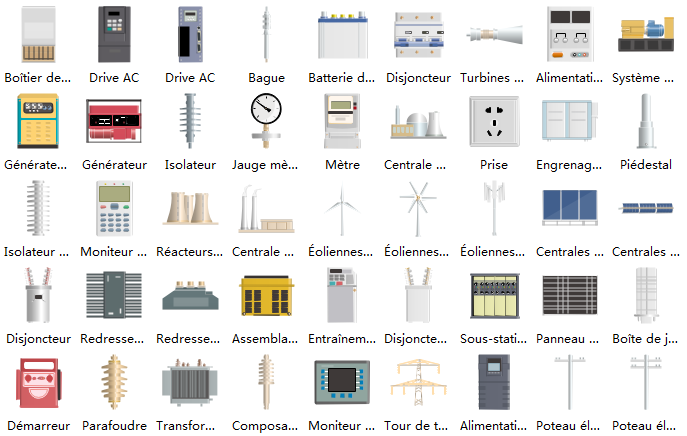

L'image suivante montre une capture d'écran de la bibliothèque de symboles de puissance dans Edraw. Vous trouverez un lecteur AC, une batterie de voiture, un disjoncteur, une alimentation CC, un générateur, un isolateur, un compteur, un moniteur de puissance, un redresseur, un transformateur, une tour de transmission, un électrolyseur, un démarreur, une boîte d'épissure, etc.
Tutoriel vidéo - Comment créer un schéma P&ID
est un revêtement isolant pour une ouverture à travers laquelle passe un conducteur.
Cet ensemble de symboles est inclus dans la catégorie Automatisation industrielle de la bibliothèque de symboles. Lorsque vous démarrez un modèle de Génération utilité P&ID, la bibliothèque de symboles s'ouvre automatiquement.
Les formes que vous avez sont des symboles vectoriels, qui sont entièrement modifiables. Vous pouvez facilement changer la taille, la couleur et même séparer la forme pour obtenir un composant si nécessaire.
Vous êtes autorisé à escalader la forme à n'importe quelle taille sans perte de la résolution d'affichage. Il n'y a plus d'image floue.
Vous pouvez changer librement les couleurs de remplissage en fonction de votre propre thème.
Conseils:
Si vous souhaitez modifier la couleur de remplissage d'une partie d'une forme, vous devez d'abord sélectionner la forme secondaire. Cliquez sur la forme secondaire que vous souhaitez changer de couleur pour quelques fois jusqu'à ce que vous avez sélectionné avec succès (il y aura un cadre de sélection bleu), puis vous pouvez changer cette forme de sous avec une nouvelle couleur, et avec d'autres parties inchangées.
Ou vous pouvez d'abord dégrouper la forme (aller au menu Accueil, puis cliquer sur le bouton Dégrouper), et changer la couleur pour n'importe quelle forme secondaire librement.
Vous pouvez extraire les composants de dessin pour créer de nouveaux symboles. Pour ce faire, vous devez d'abord cliquer sur le bouton Dégrouper pour dégrouper la forme sous le menu Accueil.
Par exemple, si votre propre image de sous-station ne nécessite pas tant de jauges, vous pouvez les déplacer facilement.

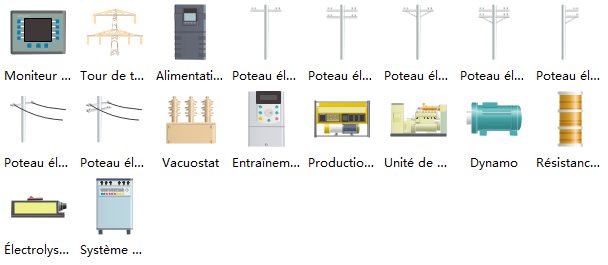

Vous pouvez atteindre plus de symboles de puissance lors de la recherche dans le système de bibliothèque. Il ya aussi des symboles de pouvoir abstrait disponibles tels que la puissance mobile, power strip, power métal presse, power squaring, la pompe alimentée par air et alimentation cc.
Voici quelques exemples illustrant l'utilisation et l'application des symboles de puissance P&ID. Les symboles P&ID prédéfinis d'Edraw vous apporteront la plus grande commodité pour réaliser des schémas de tuyauterie et instrumentation et des schémas de procédé.
