Cet article présente des symboles vectoriels d'installations d'usines, y compris l'échelle d'accès, la clôture de chaînette, la tour de communication, la cheminée d'échappement, l'écran de garde, la raffinerie, l'usine de traitement, la plate-forme pétrolière, la cheminée, etc. Les symboles vectoriels aident à élaborer des schémas et des documents P&ID précis et de qualité de présentation.

De la bibliothèque de symboles des installations de l'usine P&ID, vous obtiendrez une grande variété des symboles d'installations de haute qualité. Ces symboles sont des ressources magnifiques lorsque vous créez des schémas tuyauterie et instrumentation. Ici, vous aurez une vue d'ensemble des symboles sur leur apparence et comment les utiliser dans les schémas.

Télécharger Version Windows Version Mac Version Linux

Symboles des installations de l'usine

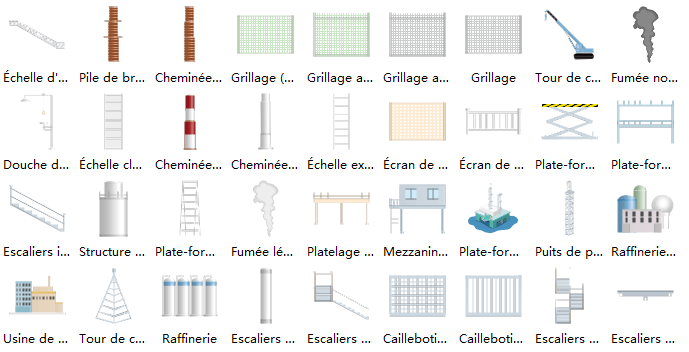

L'image suivante montre une capture d'écran de la bibliothèque de symboles des installations de l'usine à Edraw. Il a une collection complète des formes d'installations de l'usine P&ID. Vous trouverez l'échelle d'accès, la cheminée d'échappement en brique, la clôture de maillon de chaîne, la tour de communication, la fumée noire, la douche d'urgence, l'échelle exposée, l'écran de garde, la raffinerie, l'usine de transformation, la plate-forme pétrolière, l'usine de pâte, la cheminée et plus encore.

Symboles des installations de l'usine

Clôture chaîne

est un type de clôture tissée généralement en fil galvanisé ou en acier.

Cheminée d'échappement

est une conduite verticale transportant les déchets vers l'extérieur.

Raffinerie

est une installation pour la purification de certaines matières brutes, comme le minerai, le sucre, l'huile, etc.

Guide simple sur l'utilisation des symboles des installations de l'usine

Où trouver les symboles?

Avec quelques instructions, vous pouvez facilement manipuler les formes et procéder à votre dessin.

Démarrez Edraw, choisissez la catégorie Automatisation Industrielle, et double cliquez sur le modèle Génération utilité P&ID pour démarrer une nouvelle page de dessin. Cette bibliothèque de symboles des installations végétales s'ouvrira automatiquement à gauche de la toile avec d'autres bibliothèques.
Si votre Edraw est déjà ouvert, vous pouvez également cliquer sur le bouton de la bibliothèque en haut à gauche et naviguer au Automatisation Industrielle -> Installations de l'usine PID.

Faire glisser et déposer

Lorsque la bibliothèque est ouverte, vous pouvez faire glisser et déposer n'importe quelle forme sur la page de dessin. Toutes les formes sont au format vectoriel, qui sont entièrement personnalisables.

Taille évolutive

Vous êtes autorisé à escalader la forme à n'importe quelle taille sans perte de la résolution d'affichage. Il n'y a plus d'image floue.

modifier la taille de symboles des installations de l'usine

Couleur modifiable

Vous pouvez changer librement les couleurs de remplissage en fonction de votre propre thème.

Conseils:

Si vous souhaitez modifier la couleur de remplissage d'une partie d'une forme, vous devez d'abord sélectionner la forme secondaire. Cliquez sur la forme secondaire que vous souhaitez changer de couleur pour quelques fois jusqu'à ce que vous avez sélectionné avec succès (il y aura un cadre de sélection bleu), puis vous pouvez changer cette forme de sous avec une nouvelle couleur, et avec d'autres parties inchangées.
Ou vous pouvez d'abord dégrouper la forme (aller au menu Accueil, puis cliquer sur le bouton Dégrouper), et changer la couleur pour n'importe quelle forme secondaire librement.

modifier la couleur des symboles des installations de l'usine

Forme séparable

Vous pouvez extraire les composants de dessin pour créer de nouveaux symboles. Pour ce faire, vous devez d'abord cliquer sur le bouton Dégrouper pour dégrouper la forme sous le menu Accueil.

symboles des installations de l'usine sont séparables

Utiliser les symboles des installations de l'usine P&IDpour créer un schéma P&ID

Voici quelques exemples illustrant l'utilisation et l'application des symboles de puissance P&ID. Les symboles P&ID prédéfinis d'Edraw vous apporteront la plus grande commodité pour réaliser des schémas de tuyauterie et instrumentation et des schémas de procédé.
