Posté par Daniel | 2023-03-29 15:40:26

Cet article présente des symboles de chauffage de procédé pré-dessinés, y compris le four discontinu, la calandre, le réchauffeur de circulation, le compensateur, le condenseur, l'évaporateur, la boucle d'expansion, l'échangeur de chaleur, etc. Les symboles vectoriels aident à créer des schémas et des documentations P&ID précis et de qualité de présentation.

De la bibliothèque de symboles de chauffage de procédé P&ID, vous obtiendrez une grande gamme de symboles de chauffage de procédé P&ID de haute qualité. Ces symboles sont des ressources magnifiques lorsque vous créez des schémas tuyauterie et instrumentation. Ici, vous aurez une vue d'ensemble des symboles sur leur apparence et comment les utiliser dans les schémas.

Télécharger Version Windows Version Mac Version Linux

Symboles de chauffage du procédé

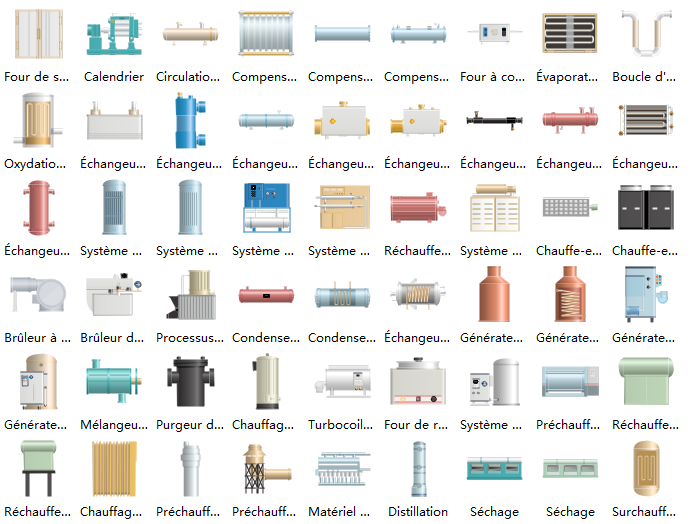

L'image suivante montre une capture d'écran de la bibliothèque de symboles de chauffage de procédé dans Edraw. Il a une collection complète de formes vectorielles de chauffage de procédé de P&ID. Vous trouverez le four de lot, la calandre, le réchauffeur de circulation, le compensateur, le condenseur, l'évaporateur, la boucle d'expansion, l'échangeur de chaleur, le système d'huile chaude, le condenseur simple, le brûleur, le réchauffeur de procédé, le générateur de vapeur, le préchauffeur d'air, le séchoir rotatif, etc.

Symboles de chauffage de procédé

Four discontinu

est un type de four utilisé pour le traitement thermique.

Calandre

est une série de rouleaux de pression durs utilisés pour former ou lisser une feuille de matériau comme le papier ou le film plastique.

Condenseur

est un dispositif utilisé pour condenser la vapeur en liquide.

Echangeur de chaleur

est une pièce d'équipement conçue pour un transfert de chaleur efficace d'un milieu à un autre.

Générateur de vapeur

est une forme de chaudière à faible teneur en eau, semblable à une chaudière à vapeur flash.

Guide simple sur la façon d'utiliser les symboles de chauffage du procédé

Où trouver les symboles?

Démarrez Edraw, choisissez la catégorie Automatisation industrielle, et double cliquez sur le modèle Génération utilité P&ID pour démarrer une nouvelle page de dessin. Cette bibliothèque de symboles de chauffage de procédé s'ouvrira automatiquement à gauche du canevas avec d'autres bibliothèques.
Si votre Edraw est déjà ouvert, vous pouvez également cliquer sur le bouton de la bibliothèque en haut à gauche et naviguer au Automatisation industrielle-> Chauffage de procédé PID.

Faire glisser et déposer les symboles

Lorsque vous obtenez les symboles avec succès, vous pouvez faire glisser et déposer les formes requises sur la toile.

Couleur modifiable

Vous pouvez changer librement les couleurs de remplissage en fonction de votre propre thème.

Conseils:

Si vous souhaitez modifier la couleur de remplissage d'une partie d'une forme, vous devez d'abord sélectionner la forme secondaire. Cliquez sur la forme secondaire que vous souhaitez changer de couleur pour quelques fois jusqu'à ce que vous avez sélectionné avec succès (il y aura un cadre de sélection bleu), puis vous pouvez changer cette forme de sous avec une nouvelle couleur, et avec d'autres parties inchangées.
Ou vous pouvez d'abord dégrouper la forme (aller au menu Accueil, puis cliquer sur le bouton Dégrouper), et changer la couleur pour n'importe quelle forme secondaire librement.

Modifier la couleur des symboles de chauffage de procédé

Formes séparables

Vous pouvez extraire les composants de dessin pour créer de nouveaux symboles. Pour ce faire, vous devez d'abord cliquer sur le bouton Dégrouper pour dégrouper la forme sous le menu Accueil.

les symboles de chauffage de procédé sont séparables

Utiliser les symboles de chauffage du processus pour créer un schéma P&ID

Voici quelques exemples illustrant l'utilisation et l'application des symboles de chauffage P&ID. Les symboles P&ID pré-dessinés d'Edraw fournissent un moyen rapide et facile de concevoir des schémas tuyauterie et instrumentation et schémas de procédé.

Chauffage de l'eau de condensation

Production de levure

Système SCR
