Un guide complet des diagrammes UML

> Connaissances en diagrammes UML > Un guide complet des diagrammes UML
Edraw
Posté par Daniel | 07/28/2021

Qu'est-ce qu'un diagramme UML ?

Un diagramme UML montre la présentation visuelle unifiée du système UML (Unified Modeling Language) visant à permettre aux développeurs ou aux propriétaires d'entreprise de comprendre, d'analyser et d'entreprendre la structure et les comportements de leur système.

Jusqu'à présent, le diagramme UML est devenu l'un des outils de modélisation des processus métier les plus courants, qui est également très significatif pour le développement des logiciels orientés objet.

Définition du diagramme UML

Pourquoi utiliser les diagrammes UML?

Les diagrammes UML présentent de nombreux avantages pour les développeurs de logiciels et les hommes d'affaires, et les avantages les plus importants sont les suivants:

  • Résolution de problèmes - Les entreprises peuvent améliorer la qualité de leurs produits et réduire les coûts, en particulier pour les systèmes complexes à grande échelle. D'autres problèmes de la vie réelle, comme la distribution physique ou la sécurité, peuvent être résolus;

  • Améliorer la productivité - En utilisant le diagramme UML, tous les membres de l'équipe sont sur la même longueur d'onde, ce qui permet de gagner beaucoup de temps;

  • Facile à comprendre - Étant donné que différents rôles s'intéressent à différents aspects du système, le diagramme UML offre aux développeurs non professionnels, par exemple aux parties prenantes, aux concepteurs ou aux chercheurs en entreprise, une présentation claire et expressive des exigences, des fonctions et des processus de leur système.

Applications du diagramme UML

Le diagramme peut être utilisé dans de nombreux domaines différents, notamment l'ingénierie logicielle ou les processus métier, afin de renforcer l'efficacité.

  • Ébauche du système - Dans ce cas, le diagramme UML est utilisé par l'équipe de développement pour discuter des grandes lignes et structurer le système global. Cela peut inclure la conception avant et la conception arrière pour différentes activités, rôles, acteurs, etc;

  • Visualiser le langage de programmation - Les différents types de diagrammes UML d'un certain système peuvent être traduits directement en code afin de gagner du temps pour le développement de logiciels ou d'applications connexes;

  • Analyse commerciale - En réalité, le diagramme UML peut également être utilisé pour analyser le cheminement des ventes commerciales afin d'améliorer le service à la clientèle;

Quels sont les types de diagrammes UML ?

Les deux catégories les plus principales de diagrammes UML sont le Diagramme UML de structure et le Diagramme UML de comportement. En outre, 13 sous-types de diagrammes UML sont répartis dans ces deux groupes et chacun d'entre eux a un objectif différent. Voyons maintenant tous ces diagrammes plus en détail comme indiqué ci-dessous. Vous pouvez également cliquer dessus pour en savoir plus et télécharger ces exemples gratuitement.

Diagrammes de structure

Ces diagrammes montrent différents objets et la structure statique du système. Les éléments d'un diagramme de structure peuvent inclure des concepts abstraits et certains autres concepts de mise en œuvre connexes. Cette catégorie comporte six sous-types:

  • Diagramme de classes
  • Diagramme de la structure composite
  • Diagramme d'objets
  • Diagramme des composants
  • Diagramme de déploiement
  • Diagramme de colis

Diagramme de classe

C'est la sous-catégorie de diagramme UML la plus utilisée. Le diagramme de classes est le bloc de construction de tous les systèmes logiciels orientés objet. Les utilisateurs peuvent représenter la structure statique et identifier les relations entre les classes d'un système en vérifiant les éléments suivants les classes et les attributs du système. Chaque classe comporte trois éléments de base : le nom de la classe en haut, les attributs de la classe au milieu et les comportements de la classe en bas. En réalité, vous pouvez créer des classes telles que "Compte de vente" ou "Utilisateur en ligne" dans les systèmes commerciaux, ou "Professeur" et "Étudiant" dans les systèmes universitaires.

modèle de diagramme uml de classe simple

Diagramme de structure composite

Les diagrammes de structure composite sont utilisés pour montrer la structure interne, les comportements des classificateurs, et les relations entre les classes dans un système. Le type de structure composite est similaire aux diagrammes de classes, mais les premiers représentent des parties individuelles plus détaillées plutôt que la structure globale du système.

Diagramme d'objets

Les diagrammes d'objets peuvent être considérés comme la capture d'écran des instances et de leurs relations internes dans un système spécifique. En utilisant de tels diagrammes, les développeurs peuvent être en mesure d'analyser les opérations du système à un instant particulier, et de vérifier leur structure abstraite. En outre, la relation entre une classe et un objet dans le développement logiciel peut être décrite comme la relation entre, par exemple, la classe "Alimentation" et la marque "KFC" ou la classe générale "User" et un nom d'utilisateur spécifique appelé "David" ou quoi encore.

Diagramme des composants

Les diagrammes de composants sont utilisés pour montrer de quelle manière les composants physiques d'un système sont organisés. Normalement, les développeurs utilisent le diagramme de composants pour vérifier les détails de l'implémentation, décomposer le système en parties plus petites, décrire la relation structurelle entre les composants et le système éléments du système, notamment dans le cas de projets complexes de grande envergure faisant appel à des technologies plus avancées.

exemple de diagramme UML de composant

Diagramme de déploiement

Les diagrammes de déploiement sont généralement utilisés pour montrer aux utilisateurs la relation visuelle entre le logiciel et le matériel. Un exemple de diagramme de déploiement dans le domaine du développement logiciel comporte deux parties principales : Les nœuds (essentiellement différents types de serveurs) et les artefacts (normalement le client ou le schéma de base de données). Les nœuds hébergent les artefacts, tandis que différents types d'artefacts fonctionnent sur les nœuds.

exemple de diagramme UML de déploiement

Schéma du paquet

En général, les diagrammes de paquets sont utilisés pour décrire comment les paquets et leurs éléments sont organisés en groupes significatifs dans un système. Plus précisément, les diagrammes de packages peuvent être considérés comme une structure qui comprend de nombreux diagrammes de déploiement avec des nœuds et des artefacts. Jusqu'à présent, les diagrammes de packages sont utilisés pour organiser les diagrammes de classes et de cas d'utilisation.

modèle de diagramme UML du paquet

Diagrammes de comportement

Ces diagrammes affichent les comportements dynamiques ou, en d'autres termes, ce qui devrait se passer dans un système. Par exemple, la façon dont les objets interagissent entre eux, ou un ensemble de modifications apportées au système sur une certaine période. Cette catégorie comporte sept sous-types:

  • Diagramme de la machine à états
  • Diagramme d'activité
  • Diagramme de cas d'utilisation
  • Diagramme de séquence
  • Schéma de communication
  • Schéma d'ordonnancement
  • Diagramme de synthèse des interactions


Diagrammes de machines à états (State Machines ou State-chart Diagrams)

Ces diagrammes UML sont utilisés pour représenter l'état du système, l'action dynamique (différents états) d'une classe en réponse à un moment particulier en fonction de facteurs internes ou externes. Un exemple concret de diagramme de machine à états pourrait être une partie de cartes de poker. Le résultat final (les différents états) du jeu peut être différent en fonction des stratégies spécifiques des joueurs.

exemple de diagramme UML de machine à états

Diagrammes d'activité

Les diagrammes d'activité sont utilisés pour illustrer le flux interconnecté des différentes activités et actions (à la fois sous forme séquentielle ou en parallèle) dans un système, et pour afficher les étapes de l'exécution d'un cas d'utilisation. Ce type de diagramme UML est largement utilisé tant dans le processus de modélisation d'entreprise que dans le développement de logiciels.

Exemple de diagramme UML d'activité

Diagrammes de cas d'utilisation

Un diagramme de cas d'utilisation peut être considéré comme un bon point de départ pour discuter des acteurs et des processus clés du projet sans entrer dans les détails trop de détails de mise en œuvre. Ce diagramme UML est également le type le plus populaire de la catégorie des diagrammes UML comportementaux, et est utilisé pour analyser la fonctionnalité (les cas d'utilisation) et les interactions avec les différents types d'agents (acteurs) d'un système. Pour les cas d'affaires, les entreprises peuvent utiliser ces diagrammes pour vérifier le système de commande des clients en contrôlant le stock, la qualité des produits, etc. Pour les cas de la vie quotidienne, les diagrammes de cas d'utilisation sont similaires à la liste des produits en vente dans votre supermarché local. Vous connaissez le nom du produit et son prix en fonction de la liste lorsque vous prenez votre décision d'achat.

diagramme uml du cas d'utilisation du système de gestion

Diagramme de séquence

Un diagramme de séquence montre généralement le site l'interaction entre les objets dans un ordre séquentiel. Il permet aux utilisateurs de documenter et de comprendre les exigences d'un nouveau système. Dans le développement de logiciels, ce type de diagramme est utilisé pour représenter l'architecture d'un système.

exemple de diagramme uml de séquence de sites web

Diagramme de communication(Diagramme de collaboration)

Un diagramme de communication est utilisé pour afficher communications séquentielles entre les objets avec l'accent sur primaire les objets et leurs relations. Les diagrammes de communication utilisent généralement des schémas numériques et des flèches pour montrer le flux des messages. En outre, par rapport aux diagrammes de séquence, les diagrammes de communication sont beaucoup plus faciles à concevoir, mais contiennent moins de détails lors de la rédaction de la documentation des systèmes.

exemple de diagramme uml de communication

Diagramme temporel

Un diagramme de temps est une forme spéciale du diagramme de séquence qui est utilisée pour montrer le comportement des objets sur une certaine contrainte de temps. Il est similaire à la forme de, par exemple, l'histoire du développement d'un iPhone, ou la tendance à la croissance d'une entreprise internationale.

Diagramme de synthèse des interactions

Un diagramme de synthèse des interactions affiche une séquence de comportements et aide les utilisateurs simplifier les interactions complexes (cadres rectangulaires) en formes plus simples dans un système. Il peut être considéré comme un mélange de diagrammes d'activité et de séquence spécialisés, mais les diagrammes de synthèse d'interaction comportent plus d'éléments que les diagrammes d'activité, tels que l'interaction, la contrainte de temps et plus encore.

Plus de modèles de diagrammes UML gratuits

Voici d'autres modèles de diagrammes UML pour vous permettre de comprendre facilement toutes ces sous-catégories UML. Ils sont tous modifiables avec le logiciel de téléchargement gratuit de diagrammes UML. N'hésitez pas à cliquer sur l'un d'entre eux pour voir plus de détails.

diagramme de logiciel diagramme de logiciel diagramme de systeme de bank
Diagramme de cas d'utilisation de la gestion des étudiants Modèle de diagramme de séquence UML Modèle de cas d'utilisation du système bancaire
diagramme uml ticket uml collabration template deployment chart template
Modèle de diagramme de composants UML Modèle de collaboration UML pour les billets Modèle de tableau de déploiement

Symboles des diagrammes UML

Il existe de nombreux symboles de diagrammes UML dans chacune des catégories UML. Parmi tous ces symboles, les symboles des diagrammes de classes  ;(définissant les attributs et les opérations des classes), les symboles des diagrammes d'activité (utilisés pour montrer les états et les activités) et les symboles des diagrammes de cas d'utilisation (représentés avec différents types de flèches) sont les plus populaires.

symboles des diagrammes uml

symboles des diagrammes uml

Comment créer facilement un diagramme UML ?

Choisir un créateur de diagramme UML facile à utiliser est important pour tous ceux qui veulent créer un diagramme UML professionnel. Heureusement, EdrawMax est l'un des créateurs de daigrammes UML les plus polyvalents.

EdrawMax: un couteau suisse pour tous vos besoins de création de diagrammes

  • Créez sans effort plus de 280 types de diagrammes.
  • Fournissez divers symboles & de modèles pour répondre à vos besoins.
  • Interface glisser-déposer et facile à utiliser
  • Personnalisez chaque détail en utilisant des boîtes à outils intelligentes et dynamiques.
  • Compatible avec une variété de formats de fichiers, tels que MS Office, Visio, PDF, etc.
  • N'hésitez pas à exporter, imprimer et partager vos diagrammes.

Il suffit de suivre les étapes suivantes pour créer rapidement un diagramme UML d'aspect professionnel.

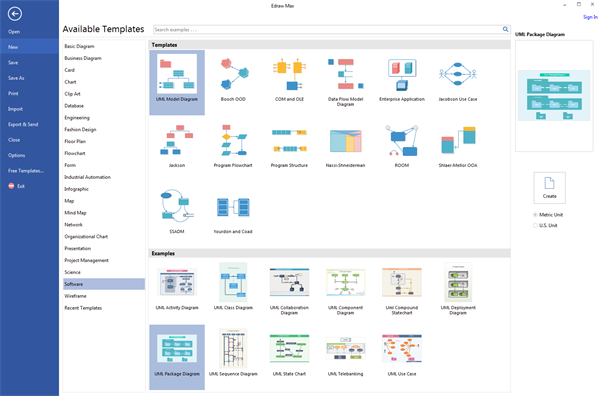

1. Ouvrez un modèle de diagramme UML prédéfini ou une page de dessin vierge pour votre travail. Double-cliquez sur l'une des icônes de la catégorie Diagramme de modèle UML pour commencer la création.

ouvrir des modèles prédéfinis uml

2. Faites glisser et déposez des formes standard UML à partir des bibliothèques intégrées. Ajustez la taille des formes pour les adapter à la planche à dessin.

glisser-déposer des symboles uml

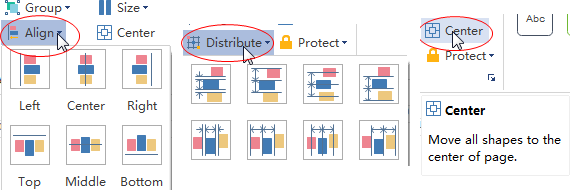

3. Alignez ou regroupez les formes UML pour les emplacements appropriés.

aligner les formes uml

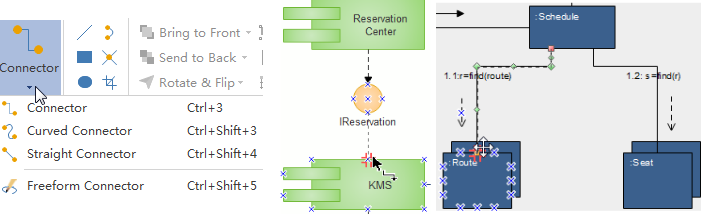

4. Connectez les formes UML en ajoutant des points de connexion supplémentaires sur les formes ou en utilisant les lignes de relation prédéfinies.

connecter les formes uml

5. Double-cliquez pour modifier le texte de la forme par défaut.

éditer un texte de forme uml

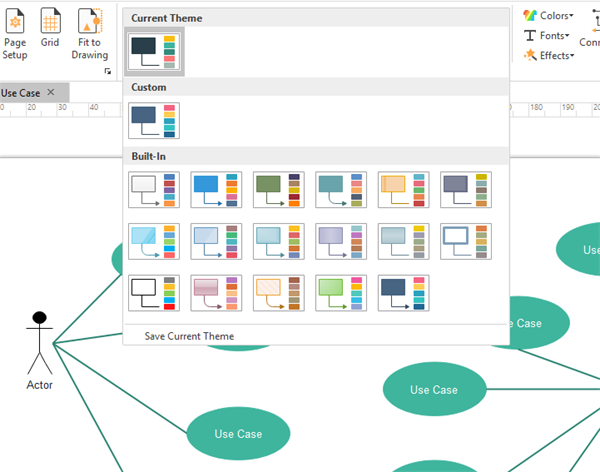

6. Formatez davantage votre diagramme UML en modifiant les couleurs des formes et des lignes, en essayant différents thèmes de diagramme et en ajoutant un arrière-plan, etc.

changer le thème des diagrammes uml

7. Imprimez, sauvegardez sur le nuage personnel/équipe intégré ou exportez vers différents formats, notamment Visio, MS Office, PDF et plus encore.

exportation de diagrammes uml
