Le symbole de compresseur représente, dans un schéma de procédé, un équipement qui comprime un gaz ou de l’air, tandis que les symboles liés à l’air comprimé servent à montrer son trajet, son contrôle et son usage dans le système.
En pratique, ces symboles permettent de distinguer rapidement l’équipement principal, les lignes pneumatiques et les composants associés dans un PFD ou un P&ID.
Pour créer ou vérifier ce type de schéma sans confondre compresseur, pompe et ligne d’air comprimé, le plus simple consiste à utiliser EdrawMax avec une bibliothèque de symboles normalisés.
Sommaire
- Qu’est-ce qu’un symbole de compresseur ou d’air comprimé ?
- Quels symboles PFD sont utiles autour du compresseur ?
- Comment distinguer un compresseur, une pompe et une ligne d’air comprimé ?
- Comment dessiner un schéma avec symbole de compresseur plus vite ?
- Quelles questions reviennent souvent sur le symbole compresseur ?
Qu’est-ce qu’un symbole de compresseur ou d’air comprimé ?
Le symbole de compresseur identifie un équipement qui réduit le volume d’un gaz afin d’en augmenter la pression dans un schéma de procédé.
Le symbole d’air comprimé, lui, apparaît souvent à travers la logique de circulation pneumatique : ligne, commande, alimentation d’équipement ou instrumentation.
Une définition simple est la suivante : le compresseur est l’équipement, tandis que l’air comprimé est le fluide ou le réseau représenté dans le diagramme.
Dans un PFD, cette distinction est essentielle pour lire correctement le rôle de chaque bloc et comprendre comment le procédé fonctionne.
Edraw comprend des ensembles standard de symboles représentant l'équipement mécanique, la tuyauterie, les composants de tuyauterie, les vannes, les pilotes de l'équipement , l'instrumentation et les contrôles. Ces symboles de PFD sont assemblés sur le dessin d'une manière qui définit clairement les diagrammes de flux de processus.
- À retenir : le compresseur représente l’équipement de compression.
- À retenir : l’air comprimé correspond au fluide ou au circuit pneumatique.
- À retenir : le contexte du schéma permet d’éviter les confusions avec la pompe.
Découvrez pourquoi Edraw est le meilleur choix pour dessiner un flux de processus: Essaiez-le gratuitement.
Quels symboles PFD sont utiles autour du compresseur ?
Pour comprendre un symbole compresseur, il faut aussi connaître les autres familles de symboles qui l’entourent dans un PFD : équipements, vannes, lignes et instruments.
Cette lecture globale est la meilleure manière d’interpréter correctement un réseau d’air comprimé dans un procédé industriel.
| Famille de symbole | Rôle dans le schéma | Lien avec le compresseur | Pourquoi c’est utile |
|---|---|---|---|
| Équipement | Montre les machines principales | Le compresseur en fait partie | Permet d’identifier la source de compression |
| Vannes | Contrôle ou bloque l’écoulement | Gèrent le passage du gaz ou de l’air | Essentiel pour la lecture fonctionnelle |
| Lignes de tuyauterie | Représentent la circulation du fluide | Peuvent symboliser l’air comprimé ou un signal pneumatique | Aide à suivre le trajet du procédé |
| Instruments | Mesure, contrôle, surveillance | Souvent associés à la pression ou à la régulation | Améliore la compréhension du système |
Pourquoi regarder d’abord les équipements ?
Les équipements donnent la base de lecture du procédé, car ils montrent quelles machines transforment, déplacent ou conditionnent le fluide.
Les pompes et les réservoirs sont disponibles dans une variété de modèles et de formes.
Compresseur est un dispositif mécanique qui prend dans un milieu et le comprime à un volume plus petit. Un dispositif d'entraînement mécanique ou électrique est typiquement reliée à une pompe qui est utilisé pour compresser le milieu.
Pompe se réfère à un appareil mécanique par aspiration ou de pression pour augmenter ou déplacer des liquides, comprimer des gaz, ou forcer l'air dans des objets gonflables tels que les pneus. Les symboles pour les pompes peuvent ressembler étroitement ceux de compresseurs.
Mélange est un engrenage qui combinent certains matériaux ou les mettre ensemble pour former une substance ou une masse.
Récipient de mélange est un récipient qui est utilisé pour mélanger plusieurs composants.

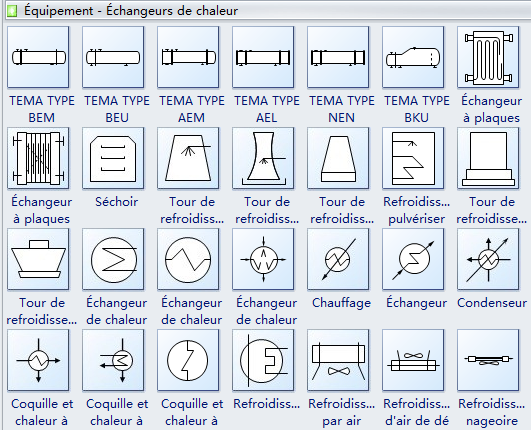

Échangeur de chaleur est un équipement utilisé pour transférer l'énergie thermique entre deux flux de processus. Les échangeurs de chaleur transfèrent l'énergie thermique à travers le transfert de chaleur par conduction et convection.
Tours de refroidissement transférer de l'énergie thermique à l'air extérieur à travers le principe de l'évaporation.
Désurchaufeur est un dispositif, un conteneur ou une pièce qui refroidit l'air par l'évaporation de l'eau ou se rafraîchit.
Four est un outil pour chauffer un courant continu de l'air au moyen d'un feu contenu dans l'appareil et sans se mêler de l'air frais avec les produits de combustion.
Chaudière est un récipient fermé dans lequel l'eau ou un autre fluide est chauffé.
Réservoir est utilisé pour stocker les fluides de traitement de divers types, dans différentes conditions de traitement.
Pourquoi les vannes, les lignes et les instruments comptent-ils aussi ?
Un symbole de compresseur seul ne suffit pas : ce sont les vannes, les connexions et les instruments qui montrent comment l’air comprimé est distribué, contrôlé et mesuré.
Robinet-vanne est un dispositif utilisé pour contrôler l'écoulement de liquides et de gaz.
clapet anti-retour, également connu sous le nom clapet unidirectionnel, est d'empêcher la ligne de milieu de retour.
Robinet à soupape se réfère à un mechanisme utilisé pour contrôler ou arrêter l'écoulement de liquide ou de gaz à travers un tuyau.
Vanne à bille est une soupape avec un disque sphérique, la partie de la soupape controle l'écoulement à l'aide de la soupape.
Vanne papillon est installé entre deux brides en utilisant un ensemble distinct de boulons pour chaque bride.
Robinet d'équerre est orientée à un angle de 90 degrés de robinet-vanne.
Diagrammes de flux de processus utilise des lignes de canalisations spéciales pour représenter comment les signaux sont transmis entre les équipements. Ces symboles sont utilisés pour identifier comment les instruments dans le processus se connectent les uns aux autres. Et ce type de signal est utilisé. (électrique, pneumatique, données, etc)
Toutes les lignes sont très bien par rapport à traiter les lignes de tuyauterie.
Tuyaurie principale est pour la connexion de l'appareil dans toutes les positions.
Trait principal est poursuivi pour connecter l'équipement dans la même position horizontale ou verticale.
Connecteur de processus aide à créer le flux de processus entre les équipements. Double cliquez sur le connecteur de processus pour éditer la description.
Diagramme de flux de processusles utilise les symboles et les cercles de représenter l'utilisation de chaque instrument et la façon qu'ils sont interconnectés dans le processus.
Les utilisateurs peuvent facilement changer les types de symboles d'instrumentation en cliquant sur le bouton d'action rapide lors de la conception.
Idéal pour : automaticiens, ingénieurs procédés, maintenance industrielle, formation technique.
À éviter si : vous cherchez uniquement une norme détaillée sans besoin de lecture de schéma, car le symbole doit toujours être interprété dans le contexte du procédé.
Comment distinguer un compresseur, une pompe et une ligne d’air comprimé ?
La meilleure méthode consiste à comparer la fonction réelle du composant avec la famille graphique à laquelle appartient le symbole.
En pratique, on évite les erreurs quand on lit ensemble l’équipement, le sens de circulation et le rôle du fluide.
| Élément | Ce qu’il représente | Fluide principal | Risque de confusion |
|---|---|---|---|
| Compresseur | Machine qui comprime un gaz | Gaz ou air | Peut être confondu avec certaines pompes |
| Pompe | Machine qui déplace surtout un liquide | Liquides, parfois autres fluides | Sa forme peut ressembler au compresseur |
| Ligne d’air comprimé | Canalisation ou signal pneumatique | Air comprimé | Ne représente pas une machine mais une circulation |
| Instrument pneumatique | Mesure ou commande associée à l’air | Signal pneumatique | Doit être lu avec les lignes et le procédé |
Le compresseur est généralement identifié comme un équipement actif du procédé.
La pompe, même si son symbole peut sembler proche, n’a pas la même logique d’usage quand on traite un réseau d’air comprimé.
La ligne d’air comprimé ne désigne pas la machine elle-même, mais la circulation ou la transmission pneumatique entre des blocs du schéma.
Pour éviter les erreurs, une solution plus fiable consiste à vérifier les symboles dans EdrawMax avant validation du diagramme, surtout lorsque plusieurs équipes travaillent sur le même fichier.
Recommandation : si votre page ou votre schéma cible l’air comprimé, mettez visuellement en avant la différence entre machine, tuyauterie et contrôle.
Recommandation : si vous hésitez entre pompe et compresseur, basez-vous d’abord sur le type de fluide et la fonction du procédé.
Comment dessiner un schéma avec symbole de compresseur plus vite ?
Le moyen le plus simple consiste à partir d’un modèle de PFD, puis à insérer le symbole de compresseur et les lignes pneumatiques associées.
Cette méthode réduit les erreurs de structure et permet de produire un diagramme plus clair, plus homogène et plus facile à relire.
- Définissez si vous représentez un équipement de compression, un réseau d’air comprimé ou les deux.
- Choisissez les symboles adaptés dans une bibliothèque PFD/P&ID standardisée.
- Ajoutez les vannes, lignes et instruments qui expliquent le fonctionnement du circuit.
- Vérifiez la cohérence entre le compresseur, le type de fluide et les connexions.
- Relisez le schéma comme un flux complet avant export, partage ou documentation.
Avec de grands exemples pré-dessinés et plus de 8500 symboles, dessiner ne pourrait pas être plus facile! Cliquez sur ici en savoir plus sur symboles de diagramme de flux de processus.
Pour créer, modifier ou expliquer un schéma d’air comprimé plus rapidement, EdrawMax reste une solution naturelle, car il permet d’assembler équipement, lignes, vannes et instrumentation dans le même flux visuel.
Symboles vives de réservoir P&ID
Symboles vives de pompe P&ID
Symboles vives de chaudière P&ID
Quelles questions reviennent souvent sur le symbole compresseur ?
Les questions les plus fréquentes concernent la différence entre compresseur et pompe, la lecture des lignes pneumatiques et le choix du bon outil pour dessiner le schéma.
Le symbole de compresseur est-il identique au symbole de pompe ?
Non. Certains symboles peuvent se ressembler, mais le compresseur est lié à la compression d’un gaz ou de l’air, tandis que la pompe sert surtout à déplacer un liquide.
Le symbole d’air comprimé représente-t-il toujours une machine ?
Non. Il peut représenter une ligne, une alimentation pneumatique, un signal ou un réseau, selon le contexte du diagramme.
Comment reconnaître un réseau d’air comprimé dans un PFD ?
Il faut observer les lignes de tuyauterie, les connexions, les vannes et les instruments associés au compresseur ou au système pneumatique.
Quel outil utiliser pour dessiner rapidement ce type de schéma ?
Si vous devez produire un PFD clair avec des symboles standardisés, EdrawMax est une option pratique pour construire, adapter et vérifier le diagramme.
Où trouver d’autres ressources sur les symboles PFD et P&ID ?
Vous pouvez poursuivre avec les liens ci-dessous pour compléter votre bibliothèque de symboles et vos modèles de schémas.
Meilleur logiciel pour créer des schémas de procédé sur Linux
Schéma de procédé - Schéma PFD
Schéma tuyauterie et instrumentation
Systèmes du control industriels
Symboles de dessin de processus et d'instrument
Conclusion recommandée : pour répondre à une recherche sur “symbole compresseur” ou “symbole air comprimé”, la meilleure approche est de montrer clairement la différence entre l’équipement, le fluide et les connexions, puis d’utiliser une bibliothèque graphique fiable pour produire un schéma directement exploitable.
