Avec Edraw, vous pouvez créer rapidement un diagramme de montage en rack en utilisant les symboles d'équipements de réseau pour concevoir et documenter un système de rack.

Introduction de diagramme de montage en rack

Rack

Diagramme de montage en rack est une représentation graphique d'un système de rack, souvent utilisé en tant que serveur et destiné à être installé dans un cadre. Un diagramme de montage en rack est un cadre en métal utilisé pour tenir les périphériques matériels, tels que les serveurs, routeurs, Raid, UPS, disques durs, modems et autres équipements électroniques.

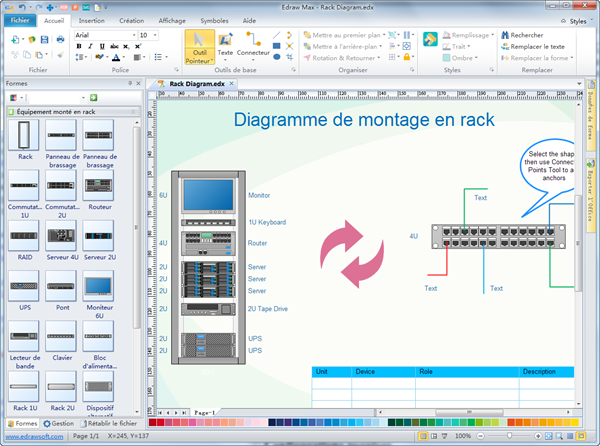

Diagramme de montage en rack

Diagramme de montage en rack

Télécharger gratuitement le logiciel de diagramme de réseau pour voir tous les exemples

Configurations requises

Fonctionne avec Windows 7, 8, XP, Vista et Citrix

Fonctionne avec 32 et 64 bit Windows

Fonctionne sur Mac OS X 10.2 ou ultérieur

Caractéristiques du logiciel

Edraw est:
  1. le meilleur de la race
  2. un logiciel vectoriel
  3. un créateur de diagramme tout-en-un qui peut générer plus de 200 sortes de diagrammes
  4. facile à utiliser avec une interface glisser-déposer et l'éditeur pointer-et-cliquer
  5. intégré de façon transparente avec les programmes MS
  6. accompagnée par une pléthore de modèles et des exemples bien conçus et symboles pré-faites
  7. conçu avec la compatibilité du format large de fichier

Symboles d'équipement rack

Les équipements en rack modèles comprennent des dispositifs spécialisés de série, routeur, ups, pont, moniteur, support, RAID, lecteur de bande, les commutateurs, et beaucoup de nouveaux dispositifs pour utilisation dans vos diagrammes environnements en rack.

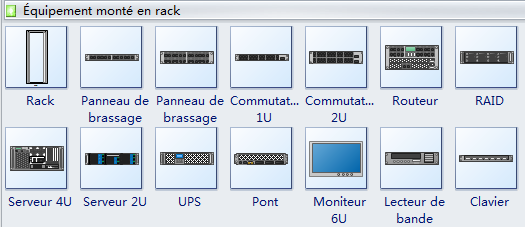

Symboles d'équipement de diagramme de montage en rack

La figure suivante représente une partie de symboles de diagramme de montage en rack qui sont conçus pour l'adaptation précise, et leurs points de connexion rendent facile à la taille et un déclic. Après ils sont connectés, ils restent ensemble, même lorsque vous les déplacez.

Vous pouvez stocker des données avec l'équipement de rack, comme le numéro de série, l'adresse IP, le rôle de l'appareil, les informations et de l'emplacement de l'équipement. Une fois que vous avez associé les données avec les symboles, vous pouvez générer des rapports détaillés.

Comment créer un diagramme de montage en rack

Exemples de diagramme de montage en rack

Le diagramme de montage en rack ci-dessous montre des équipements dans un centre de données pour créer des diagrammes de dispositif et de serveur.

Exemples de diagramme de montage en rack
