Peter Chen

Méthode originale de Chen est généralement considéré comme l'inventeur du modèle entité-association (modèle EA), aussi appelé modèle entité-relation et connu internationalement comme modèle ER (Entity-Relationship). Alors que les aspects traditionnels des entités et les relations sont représentés comme des boîtes et des lignes (respectivement), il ya un certain nombre de caractéristiques uniques à sa méthode actuelle:

1. Le symbole de nuage représente les agrégations de petits modèle ER, dans le cadre d'une conception logique (par opposition à une conception physique).
2. La boîte à double signifie une entité faible, ce qui est dépendant de son entité mère.
3. Le symbole en losange représente un type de relation.
4. relation ornements sont ajoutés à côté des lignes pour indiquer la connectivité (I, M, N) et cardinal.
5. Schéma de structure de données (une autre forme de modèle ER) utilise les flèches pour montrer les relations I: M.
6. Les cercles symbolisent les attributs d'une entité, même si Visio étiquette cette icône en tant que valeur.
7. Une figure humaine représente une icône d'utilisateur.

Dessinez des modèles entité-relation (modèle ER) facilement avec Edraw!

Edraw est un outil très facile à utiliser et un outil de conception de base de données intuitive et de modèle ER qui peut vous faire économiser des centaines d'heures de travail. Edraw est non seulement un excellent outil pour le modèle ER, mais aussi celle qui vous permet de concevoir des diagramme de flux, des structures de programmes et de créer des rapports HTML ou PDF détaillés.

Télécharger gratuitement le logiciel Chen ERD pour voir tous les exemples

Fonctionne sur Windows 7, 8, 10, XP, Vista et Citrix.

Fonctionne sur Windows 32 et 64 bit.

Fonctionne sur Mac OS X 10.2 ou plus tard.

Fonctionne sur Linux.

Logiciel pour créer des modèles d'entité-association avec d'abondants exemples sur Linux

Caractéristiques du logiciel de modèle EA Chen

Outils de dessin incroyablement rapide d'Edraw vous permettent de concevoir facilement votre propre Schéma modèle ER Chen en quelques minutes.

1. Interface glisser-déposer
2. Poignées de sélection et de redimensionnement
3. Connexion automatique, l'alignement et la distribution de formes
4. Symboles intégrés au format vectoriel populaire
5. Modèles pré-dessinés et disponibles

Importance du modèle entité-association

Le modèle EA est à la base de plusieurs méthodologies d'analyse et conception de systèmes d'information, d'outils de génie logiciel (Computer-Aided Software Engineering (CASE)), et de systèmes de stockage de données (repository systems), dont le IBM Repository Manager/MVS et le DEC's CDD/Plus. Les termes modèle entité-relation, diagramme entité-relation et Peter Chen sont utilisés couramment dans les dictionnaires en ligne, livres, articles, pages Web, cours et brochures de produits commerciaux.

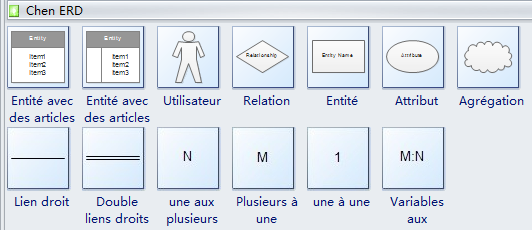

Symboles de modèle EA Chen

Avec un vaste ensemble d'objets de la bibliothèque tels que des entités, des liens, des articles, des attributs, des utilisateurs, des types, des légendes, des successions, des références, des frontières, des événements, des nuages, etc., Edraw est un outil parfait pour la conception de base de données et de modèle ER.

Vous pouvez utiliser Edraw de dessiner un modèle ER Chen, diagramme de modèle de base de données, Express-G, modèle ER Martin, diagramme ORM et plus encore.

Avec Edraw vous pouvez concevoir visuellement des schémas pour les principaux clients / serveurs et bases de données de bureau. En montrant graphiquement les relations entre les tables d'informations stockées dans la base de données, diagrammes aident à garantir que la base de données que vous concevez est exacte, complète et efficace. Edraw vous permet de créer visuellement des modèles entité-relation (ERD) pour les divers systèmes de base de données.

En outre, le flux de données entre les tables peuvent également être facilement décrit en créant appropriée Diagramme de flux de données (DFD).

Exemples de modèle EA Chen

Télécharger gratuitement le logiciel de modèle ER Chen pour voir tous les exemples
