Logiciel pour un diagramme de flux de données facilement

> Organigramme > Logiciel pour un diagramme de flux de données facilement
Edraw
Posté par Daniel | 2023-03-29 15:40:26

Il fournit des ressources de diagramme de flux de données utiles telles que comment créer des diagramme de flux de données, exemples de diagrammes de flux de données et logiciel de diagramme de flux de données.

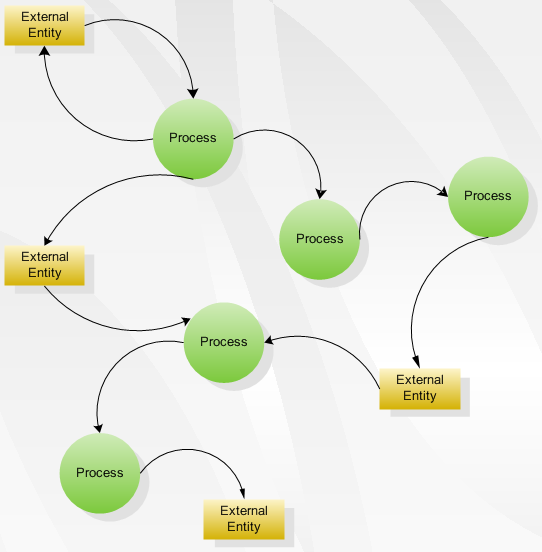

Diagramme de flux de données

diagramme de flux de données

Un diagramme de flux de données (DFD) est une technique de modélisation important pour l'analyse et la construction de processus d'information. DFD signifie littéralement une illustration qui explique le cours ou la circulation de l'information dans un processus. DFD illustre ce flux d'informations dans un processus basé sur les entrées et sorties. Un DFD peut être considéré comme un modèle de processus.

En outre, un DFD peut être utilisé pour visualiser le traitement de données ou un dessin structuré. Un DFD illustre des procédures de techniques ou d'affaires à l'aide de la boutique de données externe, des données découlant d'un processus à un autre, et des résultats.

Un concepteur attire généralement un niveau DFD montrant la relation entre les entités à l'intérieur et à l'extérieur d'un système comme une seule étape. Ce DFD simple peut alors être désintégré à un diagramme de niveau inférieur démontrant petites étapes présentant les détails du système qui est modélisée. De nombreux niveaux peuvent être tenus d'expliquer un système compliqué.

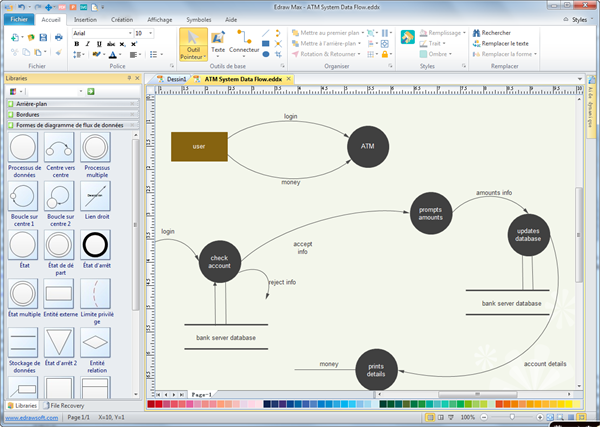

Logiciel de diagramme de flux de données

Logiciel de diagramme de flux de données est également appelé en tant que logiciel DFD. Avec Edraw Max, les concepteurs peuvent créer rapidement des diagrammes d'analyse structuré, des flux d'information, de processus, de données et diagrammes de processus ainsi que des diagrammes de flux de données, diagramme de processus d'affaire, diagramme de flux de travail, cartographie de flux de valeur, diagramme TQM, et diagramme de cause à effet.

Logiciel de diagramme de flux de données

Modèles de diagramme de flux de données, des symboles et des échantillons sont également fournis avec ces outils DFD. Ces modèles et symboles DFD prêts à l'emploi permettront la conception rapide de modèles compliqués importants DFD et de process.

Téléchargement du logicel de diagramme de flux de données

free download flowchart software

Modèle de diagramme de flux de données

Utilisez les modèles de diagramme de flux de données pour décrire les processus de données. Vous pouvez utiliser ce diagramme pour aider à l'analyse des données ou afficher le flux d'informations pour un processus. Les formes de modèles de diagramme de flux de données comprend des formes pour les entités, les états et les processus de données. En général, vous allez utiliser ces modèles pour schématiser les actions au sein d'un flux de données, plutôt que l'état statique d'une base de données.

Symboles de diagramme de flux de données

Modèles gratuits de diagramme de flux de données en Word, PowerPoint, PDF

Exemples de diagramme de flux de données

L'exemple suivant montre comment dessiner un diagramme de flux de données.

Avant qu'il ait finalement été remplacé, une machine de copie souffert bourrages papier fréquents et est devenu un fauteur de troubles notoire. Souvent, un problème pourrait être effacé en ouvrant simplement et fermer le panneau d'accès. Quelqu'un a observé la situation et a créé un diagramme de flux de la procédure de dépannage utilisé par la plupart des gens.

diagramme de flux de données

Cliquez pour vour les autres exemples de diagramme de flux de données.

Quand on utilise le diagramme de flux de données

Le DFD est un excellent outil de communication pour les analys aux processus de modèle et les exigences fonctionnelles. L'un des principaux outils des efforts d'analyse structurés dans les années 1970 a été développé et amélioré par les goûts de Yourdon, McMenamin, Palmer, Gane et Sarson. Il est toujours considéré comme l'un des meilleurs techniques de modélisation pour déclencher et représentant les exigences de traitement d'un système.

Utilisé efficacement, il est un outil de modélisation utile et facile à comprendre. Il a une vaste portée et la convivialité dans la plupart des projets de développement de logiciels. Il peut être facilement intégré à la modélisation des données, des outils de modélisation de flux de travail, et les spécifications textuelles.

Avec eux, il fournit aux analystes et aux développeurs des modèles solides et les spécifications. Seul, cependant, il a la facilité d'utilisation limitée. Il est simple et facile à comprendre pour les utilisateurs et peut être facilement étendu et affiné avec des spécifications ultérieures dans une version physique pour les équipes de conception et de développement.

Les différentes versions sont des diagrammes de contexte (niveau 0), partitionnées diagrammes (processus unique - un niveau), fonctionnel décomposés, nivelé ensembles de diagrammes de flux de données.

Principe pour la création de diagrammes de flux de données

Par conséquent, le principe de création d'une DFD est une système qui peut être désintégré en sous-systèmes, qui à leur tour peuvent être désintégrés en sous-systèmes à un niveau beaucoup plus faible, et ainsi de suite. Chaque sous-système dans un DFD représente un processus. Dans ce procédé, l'activité ou les données d'entrée sont traitées. Les processus peuvent pas être décomposés après avoir atteint un certain niveau inférieur.

Chaque processus dans un DFD caractérise un système entier. Dans un système DFD, les données sont introduites dans le système de l'environnement extérieur. Une fois entré dans le flux de données entre les processus, les données traitées sont produites en sortie ou à la suite.

Créer un diagramme de flux de données

Diagrammes de flux de données peut être utilisé pour fournir une représentation claire de toute fonction d'affaires. La technique commence par une vue d'ensemble de l'entreprise et se poursuit par l'analyse de chacune des zones d'intérêt fonctionnel. Cette analyse peut être effectuée pour préciser le niveau de détail requis. La technique exploite une méthode appelée expansion de haut en bas pour effectuer l'analyse de manière ciblée.

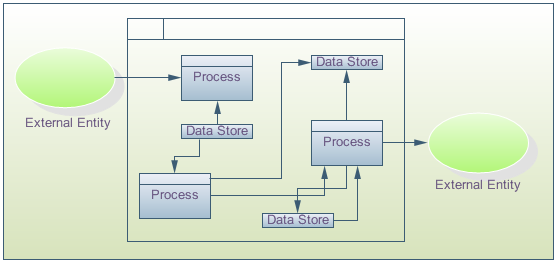

Exemples de diagramme de flux de données

Le résultat est une série de diagrammes qui représentent les activités commerciales d'une manière qui est clair et facile à communiquer. Un modèle d'affaires comprend un ou plusieurs diagrammes de flux de données (également appelés diagrammes de processus métier). Au départ, un diagramme de contexte est tracé, qui est une représentation simple de l'ensemble du système à l'étude.

Il est suivi par un diagramme de niveau 1 qui donne un aperçu des principaux domaines fonctionnels de l'entreprise. Ne vous inquiétez pas sur les symboles à ce stade puisque ceux-ci seront expliquées sous peu. Utilisation du diagramme de contexte ainsi que des informations supplémentaires à partir de la zone d'intérêt, le niveau 1 diagramme peut être établi.

Le diagramme de niveau 1 identifie les principaux processus d'affaires à un niveau élevé et l'un de ces processus peut ensuite être analysé plus loin - donnant lieu à un niveau deux processus d'affaires schéma correspondant. Ce processus d'analyse plus détaillée peut alors continuer - à travers le niveau 3, 4 et ainsi de suite. Cependant, la plupart des enquêtes se arrêteront au niveau 2 et il est très rare d'aller au-delà d'un diagramme de niveau 3.

Identifier les processus d'affaires existants en utilisant une technique comme des diagrammes de flux de données est un précurseur essentiel de processus de réingénierie, la migration vers les nouvelles technologies, ou à l'amélioration d'un processus d'entreprise existante. Cependant, le niveau de détail requis dépendra du type de changement à l'étude.

Le modèle de processus est généralement utilisé dans l'analyse et la conception des méthodes structurées. Également appelé un diagramme de flux de données (DFD), elle montre le flux d'informations à travers un système. Chaque processus se transforme en sorties entrées.

Le modèle commence généralement avec un diagramme de contexte montrant le système comme un seul diagramme de flux lié à des entités externes à l'extérieur de la limite du système. Ce processus explose à un niveau inférieur DFD qui divise le système en parties plus petites et équilibre le flux d'informations entre parents et enfants diagrammes. Beaucoup de niveaux de diagrammes peuvent être nécessaires pour exprimer un système complexe. Processus primitifs, ceux qui ne explosent pas à un diagramme enfant, sont généralement décrits dans une spécification textuelle connecté.
