Logiciel de diagramme ORM - Créer facilement des diagramme ORM avec le logicile de diagramme ORM

Dessinez facilement des Diagrammes ORM avec EDraw!

Télécharger gratuitement le logiciel de diagramme ORM pour voir tous les exemples

Un diagramme ORM est utilisé pour montrer la correspondance entre la classe ORM persistable et son entité correspondante. Dans certains cas, vous trouverez peut-être difficile d'identifier les correspondances non seulement entre les classes ORM persistable et les entités correspondantes, mais aussi entre les attributs et les colonnes. En profitant de diagramme ORM, les correspondances entre les classes et les entités ORM Persistable, et entre les attributs et les colonnes peuvent être clairement identifiés.

Logiciel de diagramme ORM

Edraw est un outil de création de diagrammes très facile à utiliser et intuitive avec la conception de base de données et les fonctions de conception de diagramme ORM qui peut vous faire économiser des centaines d'heures de travail. Il vous permet de nommer l'ORM classe persistable et son entité correspondante différente, et aussi les attributs et les colonnes aussi.

Télécharger gratuitement le logiciel de diagramme ORM pour voir tous les exemples

Configurations requises

Fonctionne sur Windows 7, 8, 10, XP, Vista et Citrix.

Fonctionne sur Windows 32 et 64 bit.

Fonctionne sur Mac OS X 10.2 ou plus tard.

Fonctionne sur Linux.

Caractéristiques du logiciel de diagramme ORM

• Symboles intégrés, bibliothèque avec pleine de forme et l'interface de glisser-déposer: Font super facile à créer des diagrammes ORM de haute qualité.
• Toile extensible: Permet aux utilisateurs de tenir l'intégralité organigramme dans une seule page.
• Alignement automatique et des outils de distribution: Il est très simple d'aligner les formes de textes soit en colonnes ou rangées avec le diagramme ORM.
• Modèles éditables et pré-dessinés: Commencez rapidement comme l'éclair en particulier pour les concepteurs de temps surchargés.
• Thèmes pré-définis: Ajouter rapidement un aspect de qualité professionnelle et polir à vos diagrammes de Martin ER à 1 clic.
• Compatibilité du format large de fichier: Créer visuels, en cours, et de collaboration de diagrammes de Martin ER.
• Fonction de création de diagrammes tout usage: Fait plus de 200 sortes de schémas visuels (l'infographie) qui peuvent être inclus dans votre feuille de calcul, e-mail, présentation ou document.

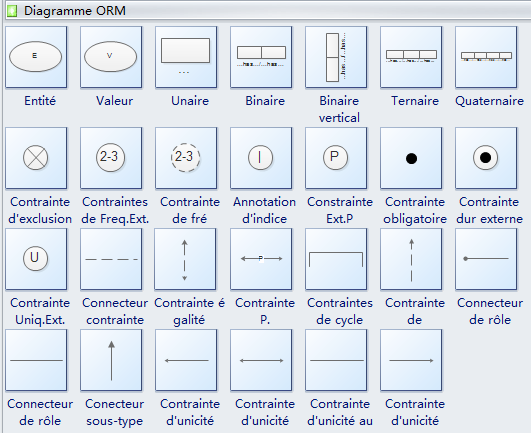

Symboles pour les diagrammes ORM

Exemples de diagramme ORM

Un diagramme ORM représente des objets (types d'entités), les relations (types de faits) entre eux, les rôles que les objets jouent dans ces relations, contraintes dans le domaine du problème, et les exemples éventuellement.

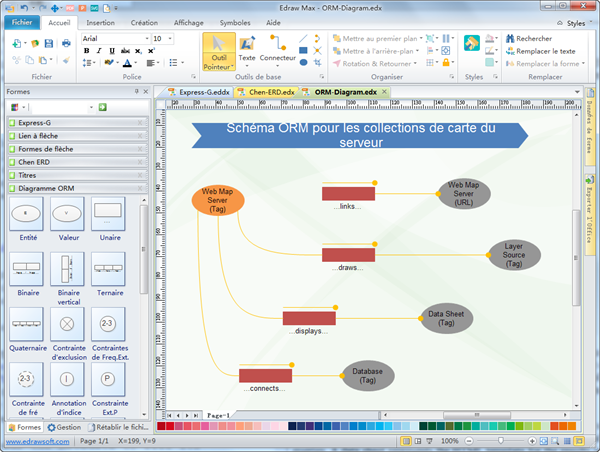

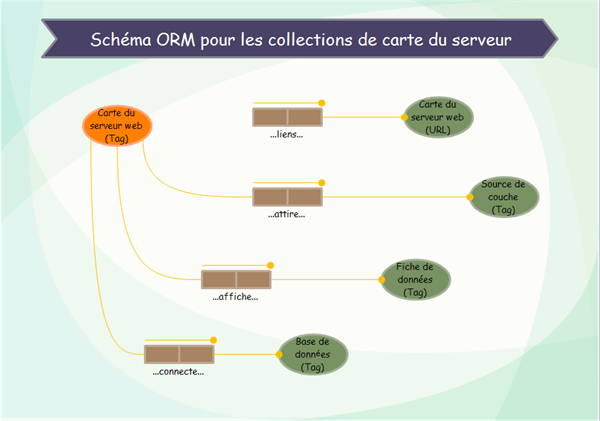

Le schéma montre un modèle de diagramme ORM des collections de métadonnées pour un serveur cartographique. Chaque serveur de la carte commence avec un objet racine, identifié par une étiquette unique. Cet objet racine lit les métadonnées pour remplir ses collections. Les métadonnées fournissent les éléments pour chacune de ces collections. Par exemple, un serveur de cartographie Web avec une balise donnée possède une collection d'URL pour les autres serveurs de cartes Web que l'utilisateur peut accéder à partir de ce serveur de la carte.

Chaque serveur de cartographie Web avec une balise donnée possède également une collection de sources de calques, chacun étant identifié par une étiquette unique. Ces couches cartographiques sont dessinées sur le contrôle de diagramme ORM, et certaines couches permettent également aux requêtes spatiales. Une fiche de données représente le modèle HTML pour les résultats d'une requête spatiale; chaque serveur de la carte aura plusieurs de ces feuilles de données, au moins un pour chaque couche avec une requête spatiale disponible. La plupart des requêtes spatiales impliquent à la fois les couches de carte et les attributs de base de données associés avec des fonctionnalités de couche. Chaque connexion de base de données pour un serveur de la carte est prise en charge par une connexion ADO. Les métadonnées pour chaque connexion de base de données dispose de suffisamment d'informations pour le serveur de carte pour créer cette connexion ADO dans sa propre collection.
