Logiciel pour la création de structogramme

> Connaissances en diagrammes de base > Logiciel pour la création de structogramme
Edraw
Posté par Daniel | 2023-03-29 15:40:26

Le logiciel pour la création de structogramme avec de riches exemples et modèles. Edraw est idéal pour les concepteurs de logiciels et les développeurs de logiciels qui ont besoin de tirer des structogrammes.

Qu'est-ce qu'un structogramme

Diagrammme Nassi-Shneiderman

Le structogramme est une notation alternative pour le diagramme de flux de processus. Le structogramme est une méthode graphique indiquant des algorithmes. Il est une approche schématique pour la conception d'algorithmes, mais ne sont pas aussi encombrant pour dessiner des diagrammes de flux.

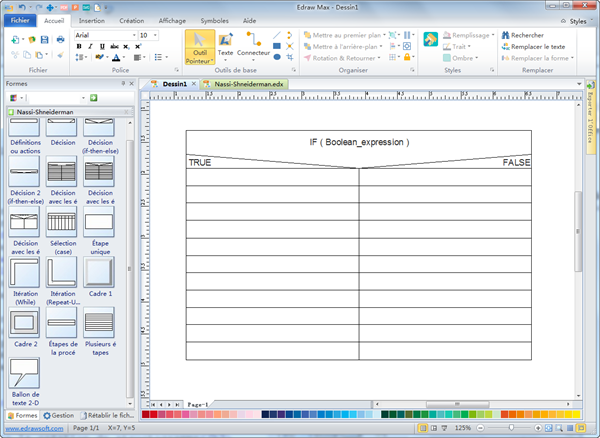

Logiciel de création de structogramme

Edraw est un logiciel très facile à utiliser et un outil de conception de base de données intuitive et le logiciel de structogramme qui peut vous faire économiser des centaines d'heures de travail.

Logiciel de création de structogramme

Télécharger gratuitement le logiciel de création de structogramme pour voir tous les exemples

Configurations requises

Fonctionne avec Windows 7, 8, XP, Vista et Citrix

Fonctionne avec 32 et 64 bit Windows

Fonctionne sur Mac OS X 10.2 ou ultérieur

Caractéristiques de structogramme

  1. Modèles de graphiques
  1. Galerie des symboles
  1. Interface glisser-déposer
  1. Grilles & Guides
  1. Aligner sur
  1. Modifier les formes de diagrammes existants
  1. Espacement automatique & Alignment
  1. Multiples points de connexion
  1. Chemin de changement de connecteur
  1. Les étiquettes des connecteurs
  1. Ajouter des points de connexion à des symboles
  1. Jogging de jonction
  1. Plusieurs pages
  1. Ajouter des liens hypertextes
  1. Groupement des formes
  1. Toile extensible

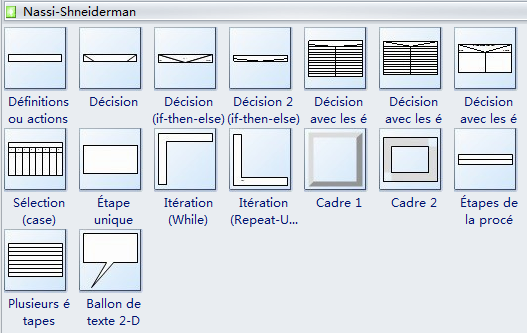

Symboles de structogramme

Edraw contient des formes spéciales et des paramètres de création de structogramme et autres diagrammes de flux structurés.

Symboles de diagramme Nassi-Shneiderman

Dans Edraw professionel, les modèles et les formes de structogramme sont dans le dossier de logiciel.

Exemples de structogramme

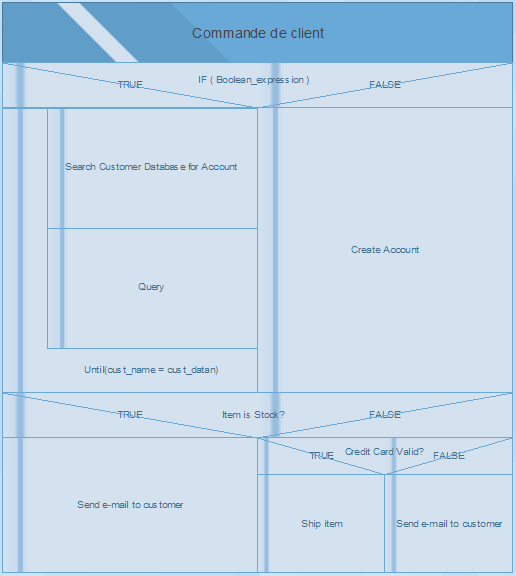

Le structogramme est une méthode graphique de stating algorithms. Beaucoup de gens prétendent qu'il est très facile à lire, surtout pour les débutants. Cela est sans doute vrai, mais le maintien de structogramme peut être un problème pour le concepteur du programme. Voici un exemple simple d'un structogramme:

Exemples de diagramme Nassi-Shneiderman

Quelques conseils pour la création de structogramme

1. Faites glisser les formes des modèles Nassi-Shneiderman dans la catégorie "Logiciel".

2. Vous pouvez déplacer le point de contrôle jaune pour modifier la forme.

controle

3. Mettez le bloc de texte outil Ajuster, vous pouvez changer la position du texte.

Switch the Text Block Adjust Tool, you can change the position of text.

texte

Puis cliquez sur la forme pour sélectionner le bloc de texte. Ainsi, vous pouvez modifier la géométrie du texte maintenant.

controle

4. Parfois, vous devez fermer les fonctions Alignement afin d'aligner les formes. Donc, vous le trouverez à la "Aligner & Coller" de dialogue dans le menu "Outils".

Structogramme

Aussi connu sous le nom structogramme ou le graphique NSD ou diagramme NS, les diagrammes Nassi-Schneiderman (NS) sont une alternative moderne aux diagramme de flux pour les raisons suivantes:

  1. Les diagrammes NS sont une alternative du diagramme de flux simple.
  2. Un diagramme NS ne peut être tirée en utilisant le texte et les lignes (ou complètement avec des caractères ASCII).
  3. Les diagrammes NS montrer traitement par la série, par la sélection, ou par l'itération.
  4. Les diagrammes NS sont lues de haut en bas.
  5. Les diagrammes NS sont plus structurés que les diagrammes de flux (un début, une extrémité).
