La méthode OOA de Shlaer-Mellor

Edraw contient des formes spéciales et des paramètres de création de schémas OOA de Shlaer-Mellor.

Dans Edraw professionel, les modèles et les formes de Shlaer-Mellor OOA sont compris dans le dossier de Logiciel.

Edraw est un outil très facile à utiliser de conception de base de données intuitive et est également un util de conception de Shlaer-Mellor OOA qui peut vous faire économiser des centaines d'heures de travail. Edraw est non seulement un outil excellent pour la base de données & diagramme ER, mais aussi celle qui vous permet de concevoir un diagramme de flux, des structures de programmes, de créer des rapports HTML ou PDF détaillés.

Qui peut les utiliser et comment

1. Développeurs de logiciels: Schéma OOA de Shlaer-Mellor dans la programmation orientée objet.

1. Concepteurs de logiciels: Montrer la relation entre les objets et les interfaces qu'ils référencent.

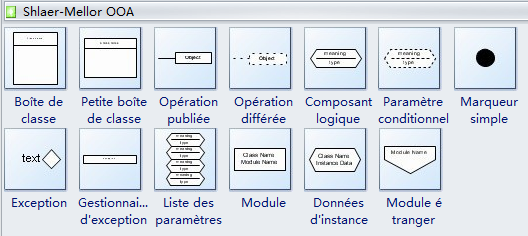

Symboles de méthode OOA de Shlaer-Mellor

Prenons en compte de la présence de modèles de diagramme orienté objet Edraw, et le fait que beaucoup des méthodes de diagrammes UML contribuent à émerger comme une norme, il est instructif d'examiner chaque modèle et noter ses caractéristiques.

Télécharger gratuitement le logiciel de méthode OOA pour voir tous les exemples

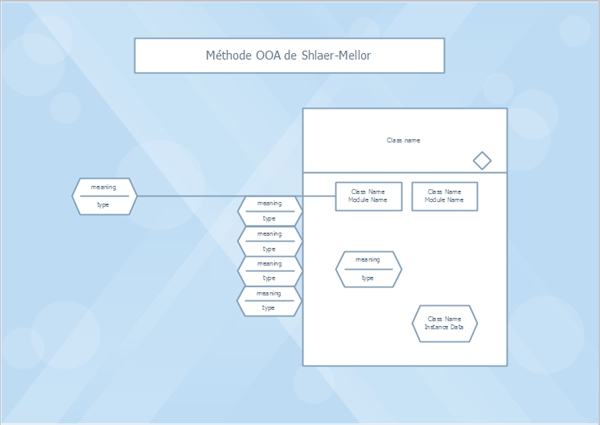

Exemples de Shlaer-Mellor OOA

Sally Shlaer et Stephen Mellor

La méthode Shlaer / Mellor est considérée comme une technique plus ancienne qui devrait être utilisée dans les projets existants qui ne sont pas migrés vers UML. Les principales composantes de ce modèle comprennent:

1. Tableau de domaine - utilisé pour diviser le système en domaines et sous-systèmes.
2. Modèle d'information - utilisé pour construire un modèle d'analyse statique d'un système. Cela montre les objets, les relations et les structures d'héritage, et de définir les attributs et les méthodes de classe. Désigner clés primaires et officialiser les relations.
3. Modèle de l'État - utilisé pour analyser le comportement de l'objet au fil du temps.
4. Diagramme de processus, diagramme de flux de données d'action, pour une action indiqué dans l'Etat du modèle.
5. Modèle de communication de l'objet (OCM) - résume la communication de l'événement asynchrone entre les modèles de l'État dans le système.
6. Access Object Model (OAM) - résume la communication synchrone entre les modèles de l'État et de l'objet des données d'instance.

Configurations requises

Fonctionne avec Windows 7, 8, 10, XP, Vista et Citrix

Fonctionne avec 32 et 64 bit Windows

Fonctionne sur Mac OS X 10.2 ou ultérieur
