Ein Kreuzschaltung Schaltplan zeigt, wie zwei Wechselschalter und mindestens ein Kreuzschalter zusammenarbeiten, um eine Leuchte von drei oder mehr Schaltstellen aus zu steuern. Wer den Schaltplan richtig lesen kann, erkennt sofort, ob eine vorhandene Installation wirklich einer Kreuzschaltung entspricht – oder ob es sich um ein anderes Konzept handelt. Dieser Artikel erklärt den Aufbau, zeigt typische Zeichenfehler, beschreibt häufige Praxisprobleme und gibt Orientierung für Erweiterungen und Dokumentation.
Inhaltsverzeichnis
- Was ist ein Kreuzschaltung Schaltplan und wie ist er aufgebaut?
- Kreuzschaltung Schaltplan richtig lesen und typische Zeichenfehler erkennen
- Kreuzschaltung Schaltplan mit EdrawMax sauber erstellen oder überarbeiten
- Warum die reale Installation oft nicht zum Standard-Schaltplan passt
- Dimmer, Shelly und Erweiterungen: wann ein Konzeptwechsel sinnvoll ist
- FAQ zum Kreuzschaltung Schaltplan
1. Was ist ein Kreuzschaltung Schaltplan und wie ist er aufgebaut?
Wann man von einer Kreuzschaltung spricht
Eine Kreuzschaltung liegt vor, wenn eine Leuchte von mindestens drei unabhängigen Schaltstellen aus geschaltet werden kann, wobei jede Betätigung den Zustand ändert. Die Grundkonfiguration mit drei Schaltstellen besteht aus zwei Wechselschaltern (an Position 1 und 3) und einem Kreuzschalter (an Position 2). Für jede weitere Schaltstelle wird ein zusätzlicher Kreuzschalter zwischen den Wechselschaltern eingefügt.
Eine Schaltung mit nur zwei Schaltstellen und ohne Kreuzschalter heißt Wechselschaltung – nicht Kreuzschaltung. Dieser Unterschied ist entscheidend für die korrekte Lektüre und Planung. Wer am falschen Konzept ansetzt, sucht Leiter und Schaltertypen, die gar nicht vorhanden sein können.
Welche Bauteile in einem Standard-Schaltplan enthalten sind
Ein vollständiger Kreuzschaltung Schaltplan enthält mindestens folgende Elemente:
- Wechselschalter S1 (Schaltstelle 1) – Eingang der Phase (L)
- Kreuzschalter S2 (Schaltstelle 2) – Umschalter der Korrespondierenden
- Wechselschalter S3 (Schaltstelle 3) – Ausgang zum geschalteten Leiter
- Leuchte E1 – Last am Ende des geschalteten Leiters
- Phase (L) – spannungsführende Ader vom Sicherungskasten
- Neutralleiter (N) – Rückleiter direkt zur Leuchte
- Schutzleiter (PE) – Schutzpotential an der Leuchte
- Korrespondierende – die zwei Verbindungsadern zwischen den Schaltern

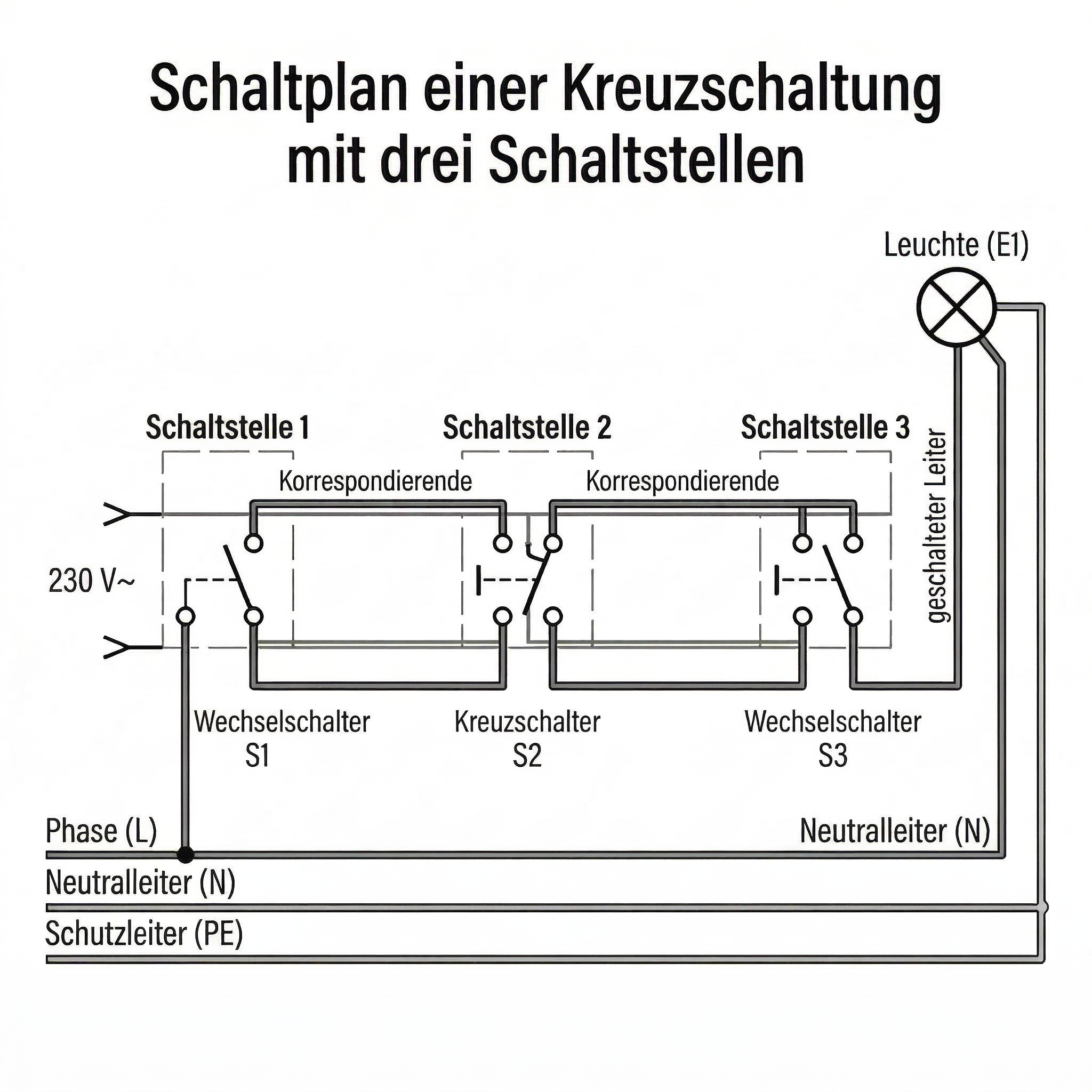

Abb. 1: Vollständiger Kreuzschaltung Schaltplan mit drei Schaltstellen – Wechselschalter S1 und S3, Kreuzschalter S2, Leuchte E1, Phase (L), Neutralleiter (N) und Schutzleiter (PE) sind korrekt beschriftet.
Was Phase, Neutralleiter, Schutzleiter, Korrespondierende und geschalteter Leiter bedeuten
- Phase (L): Die spannungsführende Ader (in DE üblicherweise schwarz oder braun) führt vom Sicherungskasten zum ersten Wechselschalter S1.
- Neutralleiter (N): Die blaue Ader verbindet den Sicherungskasten direkt mit der Leuchte – sie wird durch keinen Schalter unterbrochen.
- Schutzleiter (PE): Die grün-gelbe Schutzader wird an der Leuchte (und ggf. an metallischen Schaltergehäusen) angeschlossen, aber nicht geschaltet.
- Korrespondierende: Die zwei Adern, die S1 mit S2 und S2 mit S3 verbinden. Ihre Kombination bestimmt, ob der Stromkreis geschlossen ist.
- Geschalteter Leiter: Die Ader, die vom letzten Wechselschalter S3 zur Leuchte führt – der Strom fließt nur, wenn alle Schalterstellungen zusammenpassen.
| Begriff | Farbe (typisch DE) | Funktion | Im Schaltplan zu finden |
| Phase (L) | Schwarz / Braun | Stromzufuhr | Eingang Wechselschalter S1 |
| Neutralleiter (N) | Blau | Rückleiter | Direkt zur Leuchte E1 |
| Schutzleiter (PE) | Grün-Gelb | Sicherheit / Schutzpotential | Gehäuse, Leuchte E1 |
| Korrespondierende | Variabel (Grau / Schwarz) | Verbindung zwischen Schaltern | Zwischen S1–S2 und S2–S3 |
| Geschalteter Leiter | Schwarz / Braun / Grau | Schaltausgang zur Last | Ausgang S3 → Leuchte E1 |
2. Kreuzschaltung Schaltplan richtig lesen und typische Zeichenfehler erkennen
So erkennen Sie Wechselschalter und Kreuzschalter im Plan
Im deutschen Schaltplansymbol hat der Wechselschalter einen einfachen Umschaltkontakt: einen Eingang, zwei mögliche Ausgänge. Der Kreuzschalter besitzt vier Kontakte – zwei Eingänge und zwei Ausgänge – und kann in zwei Stellungen jeweils geradeaus oder über Kreuz schalten.
Entscheidend: Wer im Plan nur Umschaltkontakte mit je einem Eingang zählt und keinen Kreuzschalter findet, hat eine Wechselschaltung vor sich – keine Kreuzschaltung. Ein Kreuzschalter ist im Schaltbild fast immer als Doppel-Umschalter oder als Symbol mit zwei parallelen Schaltbrücken dargestellt.
Hinweis zu internationalen Bezeichnungen: Der US-amerikanische „3-way switch" entspricht dem deutschen Wechselschalter (Umschalter). Der US-„4-way switch" entspricht dem deutschen Kreuzschalter. Diese Zuordnung ist nicht intuitiv und führt regelmäßig zu Verwirrung beim Vergleich internationaler Pläne und Anleitungen.
Wie Korrespondierende und geschalteter Leiter im Schaltbild zu lesen sind
Die Korrespondierenden sind die zwei Verbindungsadern, die S1 mit S2 und S2 mit S3 verbinden. Im Schaltplan verlaufen sie als zwei parallele Leitungen zwischen je zwei benachbarten Schaltern – häufig gestrichelt oder farbig markiert.
Wichtig: Eine einzelne Verbindungsader zwischen zwei Schaltern ist ein typisches Zeichenfehler-Signal. Der geschaltete Leiter führt vom letzten Wechselschalter S3 zur Leuchte. Er ist in vielen Plänen rot markiert und darf durch keinen weiteren Schalter unterbrochen werden, ohne dass dies explizit geplant und dokumentiert ist.
Welche Fehler in vielen Zeichnungen und KI-Bildern auftreten
Folgende Fehler treten in Online-Zeichnungen, Forum-Skizzen und KI-generierten Schaltplänen regelmäßig auf:
- Neutralleiter nicht klar zur Leuchte geführt: N wird manchmal im Schaltkasten „vergessen" oder unvollständig gezeichnet.
- Schutzleiter fehlt vollständig: Viele vereinfachte Pläne zeigen PE gar nicht – technisch unvollständig.
- Falsche Schalterbeschriftung: Ein Kreuzschalter wird als „Wechselschalter" bezeichnet oder umgekehrt.
- Nur eine Korrespondierende statt zwei: Pläne zeigen eine einzige Verbindungsader zwischen den Schaltern.
- Plan zeigt eigentlich eine Wechselschaltung: Nur zwei Schaltstellen, kein Kreuzschalter – trotzdem als „Kreuzschaltung" bezeichnet.
- Direkte Übernahme von US-Bezeichnungen: „3-way" und „4-way" werden unkommentiert ins Deutsche übernommen, obwohl die Zuordnung nicht 1:1 gilt.
- KI-generierte Pläne: Wirken technisch plausibel, haben aber oft falsche Kontaktpositionen, fehlende Leiter oder inkonsistente Beschriftungen.
3. Kreuzschaltung Schaltplan mit EdrawMax sauber erstellen oder überarbeiten
Einen Standard-Schaltplan schnell und übersichtlich zeichnen
EdrawMax ist ein Diagramm-Tool mit einer integrierten Bibliothek für Elektrotechnik-Symbole – darunter Wechselschalter, Kreuzschalter, Leuchten, Sicherungselemente und Leitungstypen. Wer einen neuen Kreuzschaltung Schaltplan anlegen möchte, wählt in der Startansicht den Bereich „Elektroingenieurwesen" und dann „Grundlegender Schaltplan". Die passenden Symbole für Wechselschalter (S1, S3) und Kreuzschalter (S2) stehen in der Symbolbibliothek unter „Schalter und Relais" bereit.
Beschriftungen wie Phase (L), Neutralleiter (N), Schutzleiter (PE) und die Korrespondierenden lassen sich direkt am Symbol oder als Textelemente ergänzen. Das Ergebnis ist ein sauberer, konsistenter Plan – vergleichbar mit dem Standard-Schaltbild in Abb. 1.

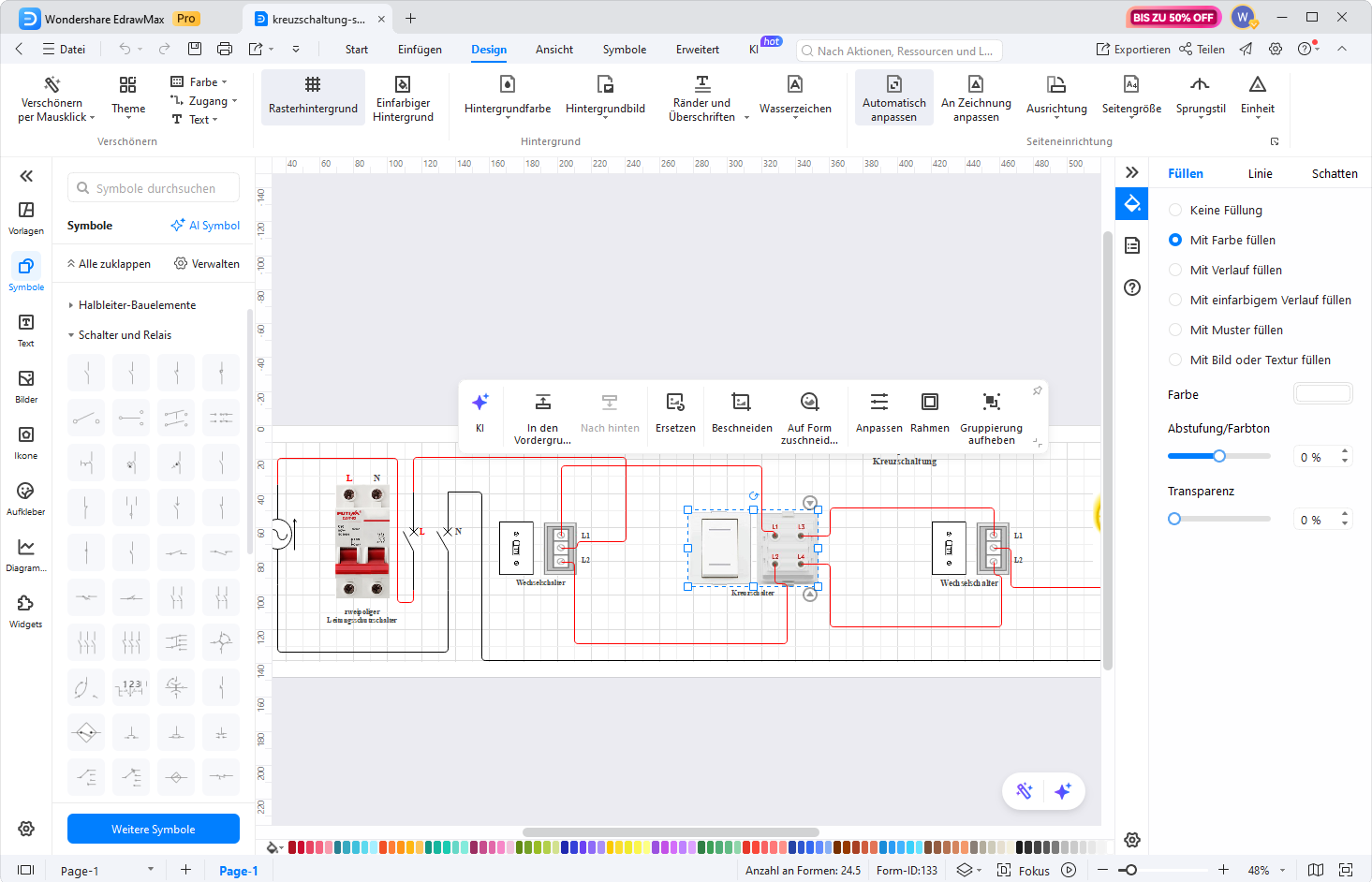

Abb. 2: EdrawMax – Kreuzschaltung Schaltplan in Bearbeitung. Symbole für Wechselschalter, Kreuzschalter und Leitungstypen sind direkt aus der integrierten Bibliothek verfügbar.
Fehlerhafte oder uneinheitliche Vorlagen sauber überarbeiten
Wer eine Vorlage aus dem Internet, einem Forum oder einem KI-Tool bezogen hat, kann sie in EdrawMax importieren oder manuell nachbauen und dabei gezielt korrigieren. Typische Korrekturen, die in der Praxis regelmäßig anfallen:
- Fehlende Leiter (N, PE) ergänzen
- Falsche Schalterbeschriftung korrigieren (Kreuzschalter vs. Wechselschalter)
- Korrespondierende als zwei parallele Leitungen klar darstellen
- Inkonsistente Beschriftungen vereinheitlichen
- US-Terminologie (3-way / 4-way) durch deutsche IEC-Begriffe ersetzen

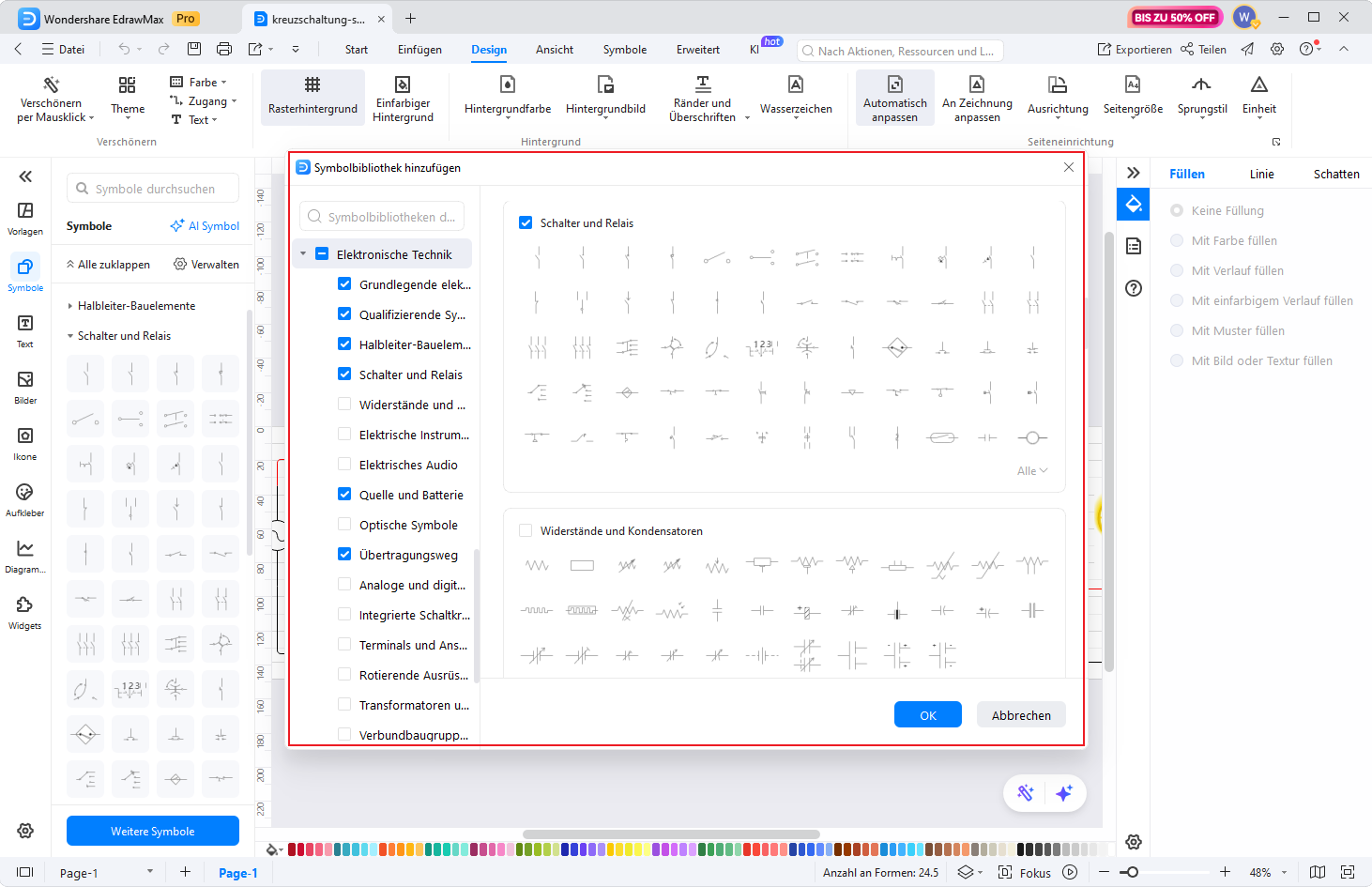

Abb. 3: Symbolbibliothek in EdrawMax – Schalter und Relais, Halbleiter-Bauelemente und weitere Elektrotechnik-Kategorien sind direkt durchsuchbar.
Bestehende und geplante Schaltungen vergleichbar darstellen
EdrawMax ermöglicht es, auf einer Zeichenfläche mehrere Varianten eines Schaltplans darzustellen – etwa die bestehende Kreuzschaltung und eine geplante Stromstossschaltung nebeneinander. Das ist besonders nützlich für die Vorbereitung von Fachgesprächen, die interne Abstimmung oder die Kommunikation mit einer Elektrofachkraft.
Wer Änderungen dokumentieren möchte, kann Kommentare, Legende und Revisionshinweise direkt in die Zeichnung einbetten und verschiedene Versionen gezielt abspeichern.
unten herunterladen.
Abb. 4: Fertig gezeichneter Kreuzschaltung Schaltplan aus EdrawMax – klare Leitungsführung, konsistente Beschriftung, exportbereit.
Den fertigen Plan für Webseite, PDF oder Teamabstimmung exportieren
Ein fertig gezeichneter Schaltplan in EdrawMax kann in zahlreichen Formaten exportiert werden:
- PNG / JPG – für Webseiten, Präsentationen und Anleitungen
- PDF – für Dokumentation und formelle Einreichungen
- SVG / EMF – für Vektorgrafik-Nutzung in weiteren Tools
- Word-Datei – für integrierte Berichte und Protokolle
- HTML – für Web-Einbettung und Online-Dokumentation

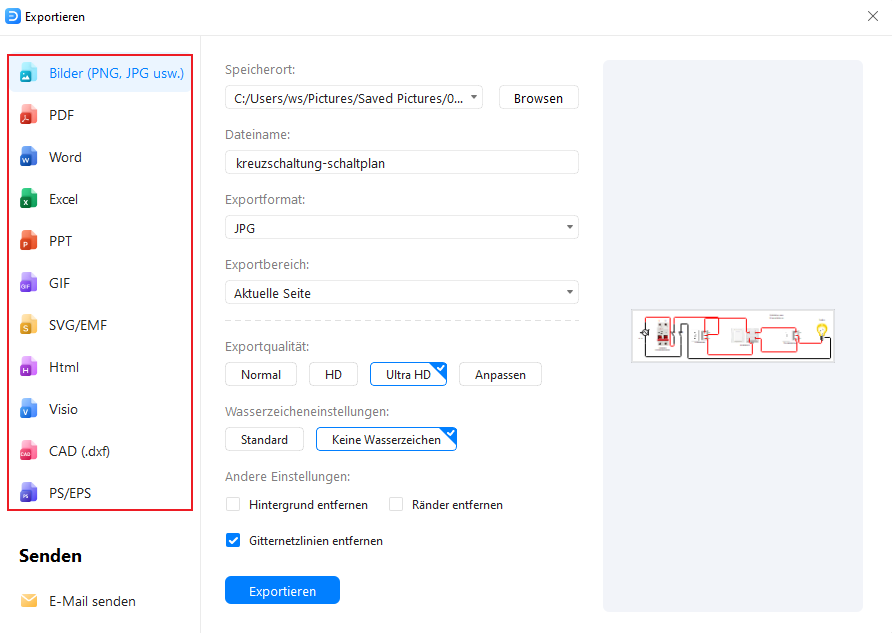

Abb. 5: EdrawMax Exportdialog – PNG, PDF, Word, SVG und weitere Formate direkt aus der Zeichnung heraus verfügbar.
4. Warum die reale Installation oft nicht zum Standard-Schaltplan passt
Zu wenig Adern: Ist es überhaupt eine Kreuzschaltung?
Wer in einer Schalterdose nur zwei Adern neben der Zuleitung findet, hat möglicherweise keine Kreuzschaltung. Eine klassische Kreuzschaltung mit drei Schaltstellen benötigt zwischen den Schaltern jeweils zwei Korrespondierende. Fehlt eine Ader, kann die Schaltung entweder eine Wechselschaltung sein – oder ein völlig anderes Konzept: eine Stromstossschaltung mit Tastern und einem Stromstossrelais.
Bei der Stromstossschaltung kann von beliebig vielen Punkten aus ein Relais per Tastendruck wechselweise ein- und ausgeschaltet werden, ohne dass die Taster direkt miteinander verbunden sein müssen. Die Unterscheidung ist praktisch wichtig: Wer in einer solchen Installation nach Kreuzschaltungs-Adern sucht, wird sie nicht finden – weil es keine gibt. Taster und Schließer verhalten sich dabei anders als Wechselschalter, was zusätzlich zu Verwechslungen führen kann.
Wann eine Schalterdose für eine zusätzliche Leuchte geeignet ist
Ob an einer Schalterdose eine weitere Leuchte angeschlossen werden kann, hängt ausschließlich davon ab, welche Leiter dort tatsächlich vorhanden sind. In vielen Kreuzschaltungs-Installationen liegt in der Schalterdose nur der geschaltete Leiter und die Korrespondierenden – aber kein Neutralleiter und kein Schutzleiter.
Ohne N kann an dieser Stelle keine vollständige Verbraucherversorgung aufgebaut werden. Wer das allein anhand des Schaltplans beurteilen möchte, liegt häufig falsch: Der Plan zeigt die logische Schaltung, nicht die physische Verlegesituation. Messen und Nachschauen ist hier unersetzlich.
Warum weitere Verbraucher nicht einfach an jeder Stelle abgegriffen werden können
Eine Kreuzschaltung ist keine Stromverteilerleiste. Die Adern in den Schalterdosen führen je nach Position entweder Phase, Korrespondierende oder den geschalteten Leiter – aber selten alle Leiter gleichzeitig. Wer einen weiteren Verbraucher direkt abzweigen möchte, muss sicherstellen, dass an der gewünschten Stelle Phase (L), Neutralleiter (N) und Schutzleiter (PE) tatsächlich verfügbar sind.
Bei älteren Installationen ist das oft nicht der Fall. In vielen Situationen ist eine Stromstossschaltung mit zentralem Relais die sauberere Lösung: Das Relais sitzt zentral an einer gut versorgten Stelle, die Taster benötigen nur einfache Steuerleitungen.
Warum Messen wichtiger ist als Vermuten
Viele Fehlannahmen entstehen, weil Nutzer anhand eines Schaltplans auf die reale Verdrahtung schließen wollen. Aderfarben wurden in älteren Installationen nicht konsequent normiert verwendet. Schaltungen wurden nachträglich verändert. Neue Pläne wurden nicht nachgeführt. Das bedeutet: Vor jeder Erweiterung, Änderung oder Fehlersuche ist das Messen mit einem geeigneten Messgerät unersetzlich. Ein Schaltplan kann die Messung orientieren – ersetzen kann er sie nicht.
5. Dimmer, Shelly und Erweiterungen: wann ein Konzeptwechsel sinnvoll ist
Dimmen aus mehreren Schaltstellen: was klassisch oft nicht funktioniert
Ein Dimmer in einer Kreuzschaltung ist technisch anspruchsvoller als es zunächst wirkt. Einfache Phasenabschnitt-Dimmer, die als Ersatz für einen Wechselschalter eingebaut werden, funktionieren nur dann zuverlässig, wenn Dimmer und Nebenstelle aufeinander abgestimmt sind und der Installationskanal dafür ausgelegt ist.
Viele handelsübliche Dimmer sind nicht für den Betrieb in Kreuzschaltungs-Topologien zertifiziert oder getestet. Das Ergebnis: unzuverlässiges Schalten, flackerndes Licht, Überhitzung oder Fehlfunktionen. Wer Dimmen aus mehreren Punkten benötigt, sollte ein System prüfen, das dafür konzipiert wurde – etwa dedizierte Systemdimmer mit Nebenstellen-Prinzip oder eine Smart-Home-basierte Lösung.
Shelly und Smart-Relais: warum in der Dose oft Leiter fehlen
Shelly-Relais und vergleichbare WLAN-Aktoren benötigen an ihrem Einbauort typischerweise Phase (L), Neutralleiter (N) und mindestens einen Schalteingang (SW). In einer klassischen Kreuzschaltungs-Dose liegt aber oft kein N – denn der Neutralleiter wird in vielen Installationskonzepten direkt von der Verteilerleitung zur Leuchte geführt, ohne durch die Schalterdosen zu verlaufen.
Wer einen Shelly nachrüsten möchte, muss deshalb zuerst prüfen: Liegt an der gewünschten Stelle wirklich L, N und SW vor? Diese Information liefert kein Schaltplan allein – sie ergibt sich erst aus der Messung. In manchen Fällen ist die Installation eines Relais in der Verteilerdose oder Abzweigdose die bessere Wahl, weil dort N regelmäßig vorhanden ist.
Kontrollleuchten: warum sie glimmen oder falsche Zustände zeigen
Kontrollleuchten in Kreuzschaltungen verhalten sich oft unerwartet. Die klassische Kreuzschaltung hat keinen festen „Ruhezustand" für eine einfache Statusanzeige. Der Zustand der Leuchte (ein/aus) ergibt sich aus der Kombination aller Schalterstellungen – eine einfache Kontrollleuchte in einer einzelnen Dose kann diesen Gesamtzustand nicht zuverlässig abbilden.
Zudem neigen Glimmlampen und LED-Kontrollleuchten dazu, bei ausgeschaltetem Stromkreis schwach zu leuchten (Glimmen), weil kleine Leckströme über die Schalter fließen. Wer eine zuverlässige Statusanzeige benötigt, braucht ein Konzept, das den tatsächlichen Lampenstatus auswertet – etwa über ein Relais mit Hilfskontakt oder eine smarte Lösung mit eigenem Statuskanal.
Wann Stromstossrelais statt Kreuzschaltung die bessere Lösung ist
Eine Stromstossschaltung mit Tastern und einem zentralen Stromstossrelais (auch: Bistabiles Relais, Impulsrelais) kann in vielen Situationen flexibler sein als eine klassische Kreuzschaltung.
Vorteile Stromstossschaltung
|
Voraussetzungen beachten
|
Für Neuinstallationen, Sanierungen oder bei mehr als drei Schaltstellen ist die Stromstossschaltung in vielen Fällen die praktisch überlegene Wahl.
FAQ zum Kreuzschaltung Schaltplan
-
Wie viele Schalter hat eine Kreuzschaltung mindestens?
Eine Kreuzschaltung benötigt mindestens drei Schalter: zwei Wechselschalter (an den Enden) und einen Kreuzschalter (in der Mitte). Eine Schaltung mit nur zwei Schaltern und ohne Kreuzschalter ist eine Wechselschaltung, keine Kreuzschaltung. Jede weitere Schaltstelle erfordert einen zusätzlichen Kreuzschalter. -
Kann eine Kreuzschaltung mit zu wenigen Adern vorliegen?
Ja, das ist ein häufiges Erkennungsproblem. Zwischen je zwei benachbarten Schaltern einer Kreuzschaltung müssen immer zwei Korrespondierende (zwei Verbindungsadern) verlaufen. Findet man nur eine, handelt es sich möglicherweise um eine Wechselschaltung oder um eine Stromstossschaltung mit Tastern – nicht um eine klassische Kreuzschaltung. -
Ist ein 3-Way-Schalter dasselbe wie ein Kreuzschalter?
Nein. Im deutschen Sprachgebrauch entspricht der US-amerikanische „3-way switch" dem deutschen Wechselschalter (Umschalter), nicht dem Kreuzschalter. Der US-„4-way switch" entspricht dem deutschen Kreuzschalter. Diese Unterscheidung ist beim Vergleich internationaler Schaltpläne und Anleitungen wichtig und führt regelmäßig zu Fehlkäufen oder falschen Schaltungsinterpretationen. -
Kann man an einer Schalterdose eine weitere Lampe anschließen?
Das hängt davon ab, welche Leiter an der konkreten Dose tatsächlich vorhanden sind. In vielen Kreuzschaltungs-Installationen liegt kein Neutralleiter in der Schalterdose. Ohne N ist eine vollständige Verbraucherversorgung dort nicht möglich. Diese Frage lässt sich nur durch Messen – nicht durch Planinterpretation – sicher beantworten. -
Geht Dimmen in jeder Kreuzschaltung?
Nein. Einfache Phasenabschnitt-Dimmer sind in einer klassischen Kreuzschaltungs-Topologie oft nicht zuverlässig einsetzbar. Für Mehrpunkt-Dimmen sind spezielle Systemdimmer mit Nebenstellen-Prinzip oder ein dediziertes Smart-Home-Konzept erforderlich. Ein handelsüblicher Dimmer als direkter Ersatz eines Wechselschalters führt in Kreuzschaltungen häufig zu Fehlfunktionen oder Flackern. -
Kann man Shelly oder andere Smart-Relais einfach nachrüsten?
Nicht ohne vorherige Prüfung. Shelly-Relais benötigen an ihrem Einbauort Phase (L), Neutralleiter (N) und Schalteingang (SW). In Kreuzschaltungs-Dosen ist oft kein N vorhanden. Die Leiterverfügbarkeit muss vor der Installation konkret geprüft werden. Alternativ kann das Relais an einem Ort mit vollständiger Versorgung (z. B. Verteilerdose) installiert werden. -
Warum funktionieren Kontrollleuchten oft nicht wie erwartet?
Weil eine klassische Kreuzschaltung keinen stabilen Ruhezustand bietet, den eine einfache Kontrollleuchte zuverlässig auswerten kann. Außerdem neigen LED-Kontrollleuchten und Glimmlampen durch Leckströme dazu, bei ausgeschaltetem Stromkreis schwach zu glimmen. Eine zuverlässige Statusanzeige erfordert ein eigenes Auswertungskonzept – etwa über ein Relais mit Hilfskontakt. -
Wann ist ein Stromstossrelais sinnvoller als eine Kreuzschaltung?
Bei mehr als drei Schaltstellen, bei Neuinstallationen ohne vorhandene Korrespondierende, bei gewünschter Smart-Home-Erweiterung oder wenn eine zuverlässige Statusanzeige benötigt wird. Das Stromstossrelais (Impulsrelais) bietet mehr Flexibilität bei der Leitungsführung, unterstützt beliebig viele Taster und ist für smarte Erweiterungen am Relais selbst leichter zugänglich.
