Erstellen des Diagramms in UML

> UML How-Tos > Erstellen des Diagramms in UML
Janice | 11/11/2019
Erstellen Sie das UML-Diagramm mit Desktop-Software einfach. Sie können professionelle UML-Diagramme auf schnelle Weise sogar ohne jegliche Erfahrung zeichnen.

Hier ist ein Schritt-für-Schritt-Tutorial über wie man ein UML-Diagramm erstellt. Können Sie es auf einfache und schnelle Weise mit Fortgeschrittenenprogramm für UML.

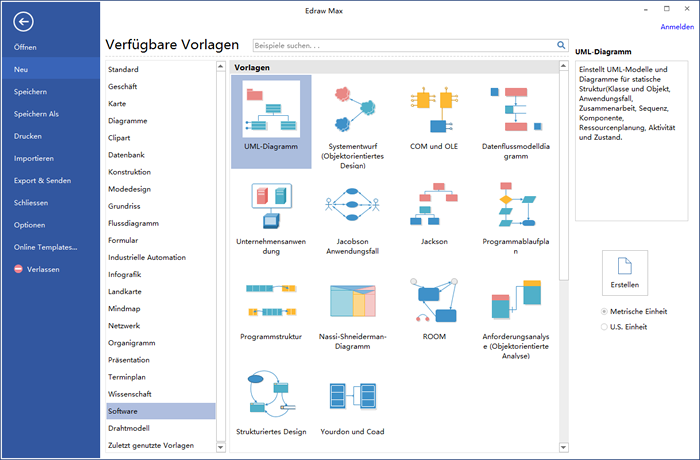

Eine UML-Diagramm-Vorlage öffnen

Öffnen Sie eine leere Seite und die Bibliotheken, die die Formen für Erstellen des UML-Diagramms enthalten.

Klicken Sie im Menü Datei, auf Neu ->Software, und doppelklicken Sie dann auf das Ssymbol UML-Diagramm.

UML-Diagramm-Software

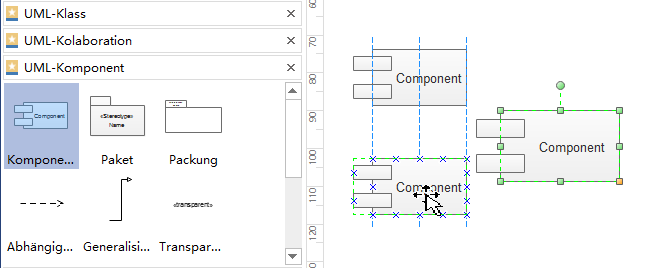

UML-Diagramm-Formen einfügen

Ziehen und legen Sie die Formen aus der linken Bibliothek. Klicken Sie auf den Titel, um zu verschiedenen Bibliotheken zu wechseln.
Ziehen die grünen Griffe, um die Formen zu vergrößern oder verkleinern.

UML-Diagramm-Formen einfügen

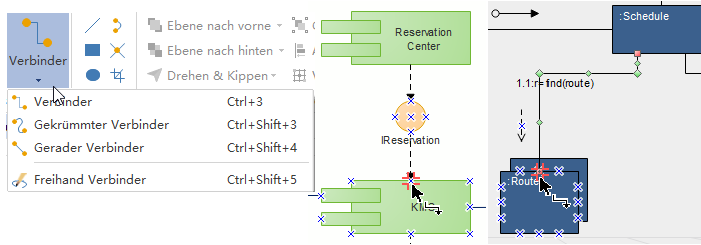

UML-Diagramm-Formen verbinden

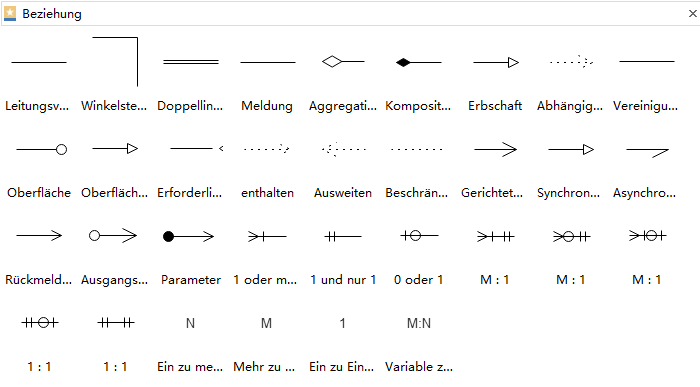

Ziehen Sie ein Verbinder aus der Bibliothek, um 2 Formen zu verbinden. Wenn es besondere Beziehung zwischen 2 Formen gibt, verwenden Sie die Stecker-Formen aus Beziehung Bibliothek.

Beziehungen in dem UML-Diagramm

Klicken Sie Verbinder unter Start Tab. -> Wählen Sie ein Verbindertyp. -> Legen Sie den Mauszeiger über einen Verbindungspunkt ihrer gewünschten Form. Wenn der Verbindungspunkt rot wird, ziehen Sie ein Verbindungspunkt auf der ersten Form zu einem Verbindungspunkt auf der zweiten Form. Die Endpunkte werden rot, um anzuzeigen, dass die Formen verbunden sind.

UML-Diagramm-Formen verbinden

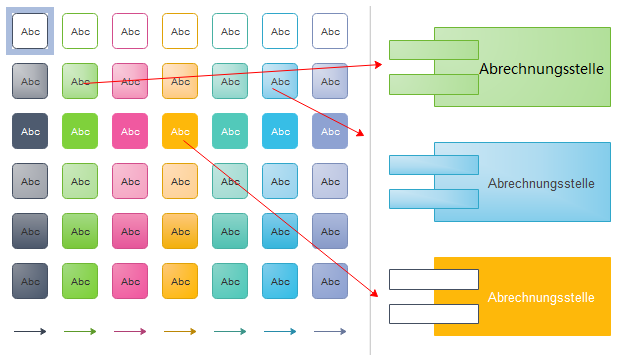

UML-Diagramm-Formen formatieren

Ändern Sie die Farbe und Umriss einer Form durch den schnellen Artikelwechsel in der Gruppe Designs unter der Start Tab.

UML-Diagramm-Formen formatieren

Alternativ können Sie die Füllen und Linie Tools im Format-Aufgabe-Panel auf der rechten Seite der Leinwand benutzen.

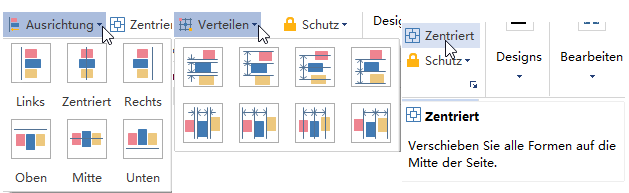

UML-Diagramm-Formen auslegen

  • Verwenden Sie das Ausrichtung Tool unter Start Tab, um die Formen auszulegen. Beim Verschieben einer Form werden Sie den dynamischen Richtlinien zeigen, damit Sie die Formen ausrichten können.
  • Zur gleichmäßigen Verteilung der Formen, klicken Sie auf Verteilen in der Gruppe Anordnen unter Start Tab.
  • Um das gesamte Diagramm im Zentrum zu legen, klicken Sie auf Zentriert.

UML-Diagramm-Formen auslegen

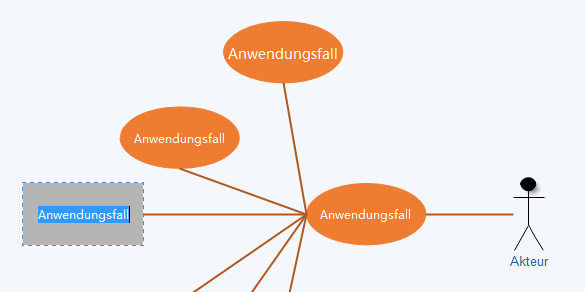

Inhalt in dem UML-Diagramm einfügen

  • Doppelklicken Sie auf eine Form.
  • Drücken Sie Ctrl+ 2, um mehr Textfelder hinzuzufügen. Drücken Sie Ctrl + shift + 2, um das Textfeld anzupassen.
  • Wählen Sie eine unterschiedliche Schrift unter Start Tab.
  • Ziehen Sie die gelben Kontrollpunkte zur Bewegung des Textfelds.

Inhalt in dem UML-Diagramm einfügen

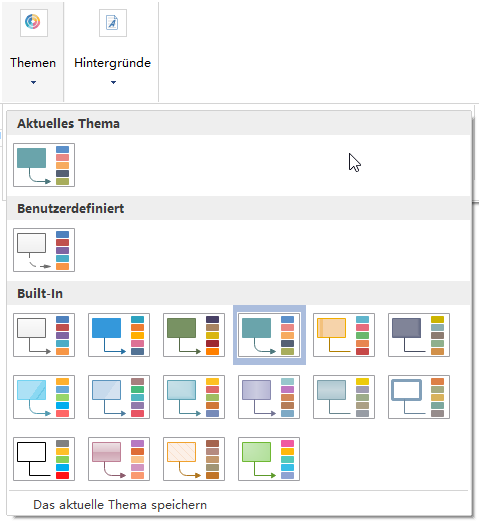

Thema des UML-Diagramms ändern

Um der Thema des UML-Diagramms zu ändern, können Sie die Füllung, Linie und Text insgesamt mit 1 Klick ändern.

Wechseln Sie zum Seite Layout Tab, und wählen ein Thema.

Change UML Diagram Theme

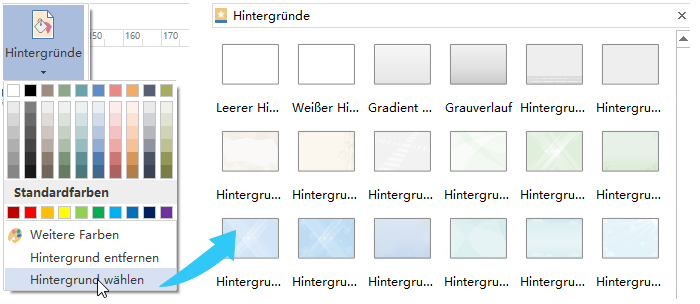

Hintergrund in dem UML-Diagramm einfügen

Wechseln Sie zum Seite Layout Tab und dann:

  • Wählen eine Farbe für Hintergrund.
  • Klicken Hintergrund wählen für einen vordefinierten Hintergrund.
  • Klicken Hintergrund entfernen, wenn Sie den hinzugefügten Hintergrund nicht mögen.
  • Wechseln Sie zum Ansicht Tab und dann klicken Hintergrundansicht zum Bearbeiten und Personalisierung des Hintergrunds.

Inhalt in dem UML-Diagramm einfügen

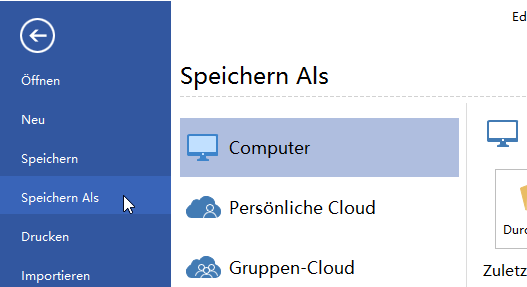

UML-Diagramm speichern oder exportieren

Klicken Sie Speichern auf den Datei Tab als das Standard-Format zu Speichern. Speichern als auf den Datei Tab als die andere Formate zu speichern.

Sie können die Dateien als lokale Dateien oder in Ihrem Cloud speichern. In Team Cloud zu speichern, kann es mit anderen Personen teilen.

UML-Diagramm speichern

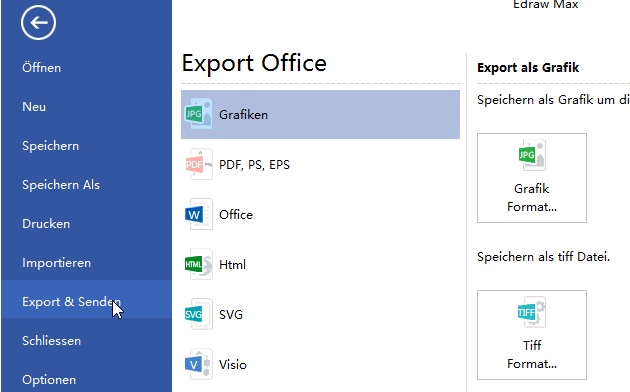

Klicken Sie Export & Senden unter Datei, um die Diagramme als verschiedene Dokumente wie PowerPoint, JPG, PDF und so weiter zu exportieren.

UML-Diagramm exportieren

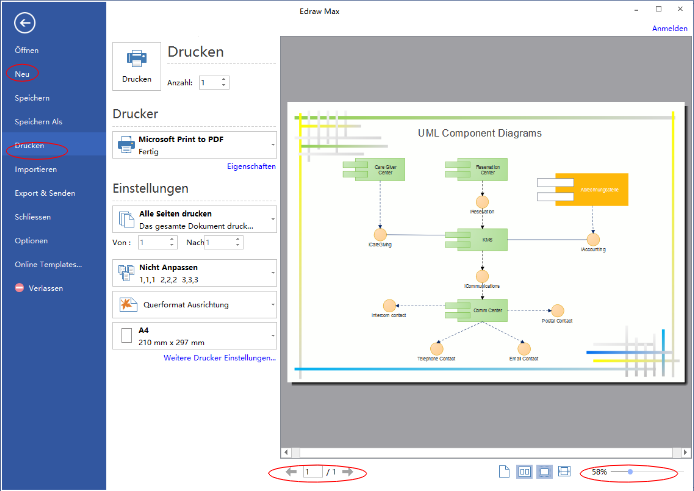

UML-Diagramm drucken

  • Klicken Sie Datei und wählen dann Drucken. Eine Vorschau ihres Dokuments automatisch zeigt.
  • Um jede Seite anzuzeigen, klicken Sie auf die Pfeile unterhalb der Vorschau.
  • TIPP: Verwenden Sie den Zoom-Schieberegler unterhalb der Vorschau, um das Bild des Dokuments zu vergrößern.
  • Gehen Sie zurück zu Ihrem Dokument, um es zu ändern, bevor Sie es drucken, klicken Sie auf den oberem Pfeil nach link.

Vorschau des UML-Diagramms

Wenn das Papier größer als das Druckerpapier ist, wird der Ausdruck auf andere Seiten verteilt. Um ihm auf nur 1 Papier zu drucken, klicken Sie Weitere Drucker Einstellungen... und wählen dann Anpassen.

UML-Diagramm auf 1 Seite drucken
