Wie man elektrische Zeichnungen liest

> Schaltplan How-Tos > Wie man elektrische Zeichnungen liest
Albert | 11/11/2019
Erfahren Sie hier, wie man elektrische Zeichnungen liest. Sie finden hier eine leistungsfähige aber benutzerfreundliche Elektrozeichnungs-Software, um professionell dargestellte elektrische Zeichnungen auf Grundlage von kostenlosen vorgezeichneten elektrischen Symbolen und Vorlagen zu erstellen.

Wie man elektrische Zeichnungen liest

1. Machen Sie sich mit den standardisierten elektrischen Symbolen vertraut

Sobald Sie wissen, was die Symbole in Ihren elektrischen Zeichnungen bedeuten, können Sie sie unterschiedlichen Geräten zuordnen. Die Symbole haben in der Regel eine bestimmte Bedeutung. Machen Sie sich mit den Beschreibungen für Elektrogeräte vertraut und berücksichtigen Sie, dass unterschiedliche Symbole für unterschiedliche Objekte stehen. Konzentrieren Sie sich auf grundlegende elektrische Symbole und ihre Bedeutung und lernen Sie diese Symbole auswendig

Lichter werden als Ovale mit einer Linie innen demonstriert. Sie ähneln Glühbirnen. Unterschiedliche Formate an Lichtern werden durch unterschiedliche Symbole angezeigt.

Light Symbols

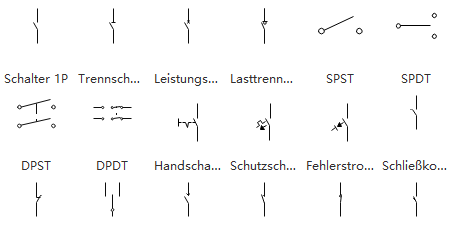

Schalter werden durch eine Öffnung oder Unterbrechung in der Linie symbolisiert. Es sieht aus wie der Flip eines Lichtschalters.

Switch Symbols

Thermostate werden durch eine Öffnung oder einen Bruch in der Linie symbolisiert. Sie können aber auch durch eine Wellenlinie, die sie mit der Linie verbindet, dargestellt werden.

Eine Sicherung wird durch einen leichten Zickzack in der Linie dargestellt. Motoren werden durch Unebenheiten entlang der Linie angezeigt. Sie sehen aus aus wie ein "M" mit 5 oder 6 Höckern.

Fuse Symbols

Die Erde wird entweder durch ein nach unten zeigendes Dreieck oder durch einen Satz paralleler Linien dargestellt, die nach unten kürzer werden und den den inneren Bereich eines nach unten zeigenden Dreiecks darstellt. Die Erde ist ein gemeinsamer Bezugspunkt, den Schaltpläne verwenden, um die Gesamteinheit der verschiedenen Funktionen der Schaltung zu zeigen. Es bezieht sich nicht auf den eigentlichen Boden der Erde.

Ground Symbols

Eine Linie stellt ein Kabel dar. Kabel werden eingesetzt, um Geräte miteinander zu verbinden. Alle Punkte entlang des Kabels sind identisch und verbunden. Kabel können sich auf einer elektrischen Zeichnung kreuzen, was aber nicht bedeutet, dass sie automatisch verbunden sind. Solange sie keine Verbindung herstellen, wird eine Schleife in einem Halbkreis angezeigt. Wenn sie sich verbinden, kreuzen sie sich und ein Punkt wird an der Stelle gesehen, an der sich die Linien kreuzen.

Wire Symbols

Die Zickzackform steht für einen Widerstand. Widerstände behindern den Fluss des Schaltkreises in einem durch den verwendeten Widerstandswert bestimmten Umfang. Sie werden verwendet, um das Signal zu skalieren und zu formen.

Resistor Symbols

Kondensatoren werden durch zwei parallele Linien dargestellt. Sie werden verwendet, um schnell wechselnde Signale zu konditionieren. Im Gegensatz dazu werden die Widerstände, die zu den statischen oder langsamer wechselnden Signalen gehören, beeinflusst.

Capacitor Symbols

2. Erkennen Sie Lesemuster

Lesen Sie Schaltpläne, wie Sie normale Texte lesen würden. Mit wenigsten Ausnahme werden Schaltpläne von links nach rechts und von oben nach unten gelesen. Das Signal, das von der Schaltung erzeugt oder eingesetzt wird, fließt in diese Richtung. Der Benutzer kann dem Pfad folgen, den das Signal verwendet, um nachvollziehen, wie es funktioniert.

3. Identifikation der Polarität

Einige Komponenten einer Leiterplatte sind polarisiert. Also ist eine Seite positiv und die andere negativ belegt. Das muss entsprechend berücksichtigt werden. Bei den meisten Symbolen ist die Polarität im Symbol enthalten. Um die Polarität des physischen Teils zu identifizieren, ist es eine allgemeine Faustregel herauszufinden, welcher Metallbleidraht länger ist. Der längere Teil ist die + Seite.

4. Namen und Werte verstehen

Mithilfe von Werten können Sie genau definieren, was eine Komponente ist. Für elektrische Komponenten wie Widerstände, Kondensatoren und Induktivitäten sagt uns der Wert an, wie viele Ohm, Faraden oder Henries sie haben. Bei anderen Komponenten, wie z. B. integrierten Schaltungen, kann der Wert nur der Name des Chips sein. Kristalle können ihre oszillierende Frequenz als ihren Wert auflisten. Grundsätzlich wird der Wert einer schematischen Komponente auf ihr wichtigstes Merkmal reduziert.

Komponentennamen bestehen in der Regel aus einem oder zwei Buchstaben und einer Zahl. Der Buchstabenteil des Namens stellt die Art der Komponente dar - R es für Widerstände, C es für Kondensatoren, U es für integrierte Schaltungen usw. Jeder Komponentenname in einer elektrischen Zeichnung sollte eindeutig sein. Wenn Sie z. B. mehrere Widerstände in einer Schaltung haben, sollten sie den Namen R1, R2, R3 usw. haben.

Komponentennamen helfen uns, bestimmte Punkte in Schaltplänen zu referenzieren. Die Präfixe von Namen sind ziemlich perfekt standardisiert. Für einige Komponenten, wie z. B. Widerstände, ist das Präfix nur der erste Buchstabe der Komponente. Andere Namenspräfixe sind nicht so wörtlich. Induktivitäten sind z.B. L's (weil der Strom bereits I genommen hat [aber es beginnt mit einem C... Elektronik ist ein alberner Ort]). Hier ist eine kurze Tabelle mit allgemeinen Komponenten und deren Namenspräfixen:

Tabelle der Komponentennamen

Name Identifier-Komponente
R Widerstände
C Kondensatoren
L Induktivitäten
S Schalter
D Dioden
Q Transistoren
U Integrierte Schaltungen
Y Kristalle und Oszillatoren

Beispiel für elektrisches Zeichnen

Eine elektrische Planvorlage liegt bereit, damit sie sie im Vektorformat für Ihre eigenen Designs verwenden.
