Le diagramme de méthode ROOM (en anglais:Real-time Object-Oriented Modeling) est une sorte de schéma basé sur les échéanciers, la structure dynamique interne, la réactivité, la concurrence et la distribution. L'acteur ou la machine de logiciel est l'élément central de la méthode ROOM.
Les diagrammes ROOM illustrent à la fois les aspects structurels et le comportement de l'acteur ainsi que des interfaces entre les acteurs. Vous pouvez utiliser des diagrammes ROOM dans le conjointement avec le Unified Modeling Language (UML).
Logiciel de diagramme ROOM

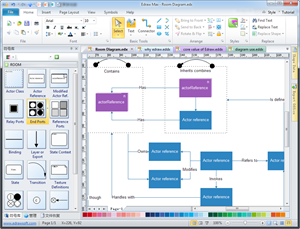

Edraw aide utilisateurs débutants et expérimentés à créer un diagramme ROOM facilement. Il a une grande collection de formes et d'exemples pré-dessinés, ce qui vous permettent de faire glisser et déposer la forme que vous souhaitez. Vous pouvez également dessiner à la main ou ajuster les formes à l'aide des stylos de dessin intelligents selon votre besoin. Il est facile de mettre en forme le style et les couleurs en utilisant les outils automatiques Edraw. L'ajout de photos et images est trop facile. Il est certainement la peine d'essayer parce que cela permet d'économiser du temps et d'énergie.
Télécharger gratuitement le logiciel de diagramme ROOM
Symboles de diagramme ROOM

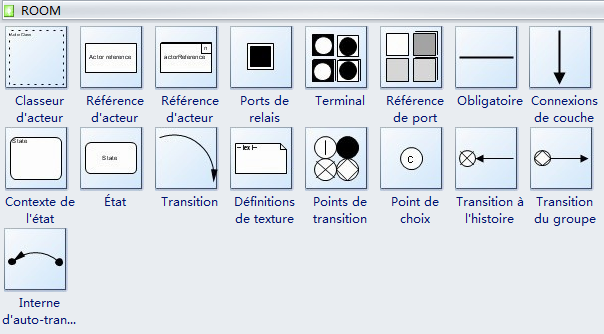

Le logiciel Edraw comprend de nombreuses formes spéciales et symboles utilisés dans les diagrammes ROOM, le classeur d'acteur, la référence de l'acteur, le liaison, la connexion de couche, le contexte d'état, l'état, la transition, les points de transition, le point de choix, la transition à l'histoire, la transition du groupe, et l'auto-transition interne.
