Technologies de réseau étendu - Dessiner et exécuter un diagramme de WAN de haute qualité

> Diagramme de réseau > Technologies de réseau étendu - Dessiner et exécuter un diagramme de WAN de haute qualité
Edraw
Posté par Daniel | 2023-03-29 15:40:26
Diagramme de réseau Edraw est idéal pour les ingénieurs de réseau et les concepteurs de réseau qui ont besoin de tirer un diagramme de réseau étendu - WAN.

Aperçu général de technologies WAN

Un Réseau étendu (en anglais: Wide Area Network - WAN) est un réseau informatique couvrant une grande zone de distance, qui peuvent se propager à travers le monde entier. WAN connecter souvent plusieurs réseaux plus petits, tels que les réseaux locaux (LAN) ou de réseaux métropolitains (MAN). Le WAN le plus populaire du monde est l'Internet. Certains segments de l'Internet sont également WAN. La différence principale entre les technologies WAN et LAN est l'évolutivité. WAN doit être capable de grandir en tant que nécessaire pour couvrir plusieurs villes, même les pays et les continents.

Un ensemble de commutateurs et routeurs sont interconnectés pour former un WAN. Les commutateurs peuvent être connectés en différentes topologies comme le maillage complet et le demi-maille. Un réseau étendu peut être une propriété privée ou louée d'un fournisseur de services, mais le terme connote généralement l'inclusion des réseaux publics (utilisateur partagé).

Les deux technologies de commutation de paquets et celle de circuits sont utilisées dans le réseau étendu. La commutation de paquets permet aux utilisateurs de partager des ressources de support communs afin que le transporteur peut faire un usage plus efficace de son infrastructure. Dans une configuration de commutation de paquets, les réseaux ont des connexions dans le réseau de l'opérateur, et de nombreux clients partagent le réseau de l'opérateur. Le transporteur peut alors créer des circuits virtuels entre les sites des clients par lequel les paquets de données sont livrés d'un paquet à un autre paquet à travers le réseau.

Commutation de circuits permet aux connexions de données de mettre en place en cas de besoin et ensuite terminée lorsque la communication est terminée. Cela fonctionne comme une ligne téléphonique normale travaillant pour la communication vocale. Réseau numérique a intégration de services (ISDN) est un bon exemple de la commutation de circuits. Lorsqu'un routeur a des données à un site distant, le circuit commuté est lancé avec le numéro de circuit du réseau distant.

Logiciel de diagramme de réseau étendu

Diagramme de réseau Edraw est idéal pour les ingénieurs de réseau et les concepteurs de réseaux qui ont besoin de tirer wan diagrammes. Il avait défini certains symboles WAN couramment utilisés dans l'élaboration des diagrammes WAN. Il suffit de glisser et déposer des formes pré-dessinées représentant les ordinateurs et les périphériques réseau. Double-cliquez pour definir les données d'équipement fixés.

Télécharger gratuitement le logiciel de diagramme de réseau pour voir tous les exemples

Exemples de technologie WAN

Exemples de technologie WAN créés par Edraw!

Wide Area Network Cisco WAN Network WAN Topology
WAN Réseau WAN Cisco Topologie WAN

Télécharger gratuitement le logiciel de diagramme de réseau pour voir tous les exemples

Réseau privé virtuel (VPN) est une technologie largement utilisée dans un réseau public commuté (RTPC) pour fournir WAN privé et sécurisé pour une organisation. VPN utilise le cryptage et d'autres techniques pour le faire apparaître que l'organisation peut disposer un réseau dédié, tout en faisant usage de l'infrastructure partagée du WAN.

Technologies WAN fonctionnent généralement dans les trois couches inférieures du modèle de référence OSI: la couche physique, la couche de liaison de données, et la couche de réseau. Les technologies clées retrouvent souvant dans les réseaux étendus: SONET, relais de trame, X.25, ATM et PPP.

  1. ATM: Une technologie de commutation dédiée à la connexion qui organise des données numériques en unités de cellules de 53 octets. Individuellement, une cellule est traitée de façon asynchrone par rapport à d'autres cellules apparentées et est mise en attente avant d'être multiplexée sur le trajet de transmission. Délais sur les réseaux ATM peuvent atteindre 10 Gbps.
  2. Relais de trame (FR): Un service de communication de données à commutation par paquets à grande vitesse, similaire à X.25. Le relais de trame est largement utilisé pour les services d'interconnexion LAN-to-LAN, et est bien adapté aux exigences de rafales environnements LAN.
  3. SONET/SDH: SONET est une norme internationale pour les communications à haute vitesse sur des réseaux de fibre optique. Le SONET établit le OC des niveaux de 51,8 Mbps à 10 Gbps (OC-192) ou encore plus élevé. Le SDH est un équivalent européen de SONET.
  4. X.25: Le protocol X.25 permet aux ordinateurs sur les différents réseaux publics de communiquer via un ordinateur intermédiaire au niveau de la couche réseau.
  5. PPP: Une liaison point-à-point fournit une seule voie de communication WAN pré-établie à partir des locaux du client à travers un réseau de support, comme une compagnie de téléphone, à un réseau distant. Les lignes point à point sont généralement louées à partir d'un support et donc sont souvent appelées lignes louées. Pour une ligne point-à-point, le transporteur attribue paires de câbles et le matériel de l'installation de votre ligne seulement.

IP peut également être considérée comme une technologie WAN dans l'environnement de commutation de paquets.

Symboles d'architecture de réseau

Certains symboles de cartographie de réseau pour l'ingénierie de réseau. Fournit une technologie graphique commune pour la cartographie du réseau.

symboles de réseau

diagramme de réseau complex

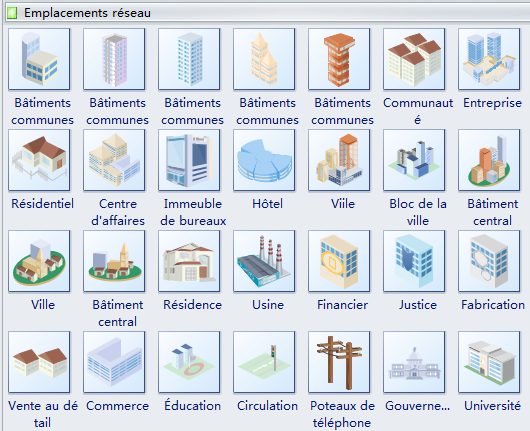

symboles d'emplacement de réseau

Vous pouvez trouver des symboles pour les digramme WAN ici.
